10kV högspänningsställverk

10kV ställverk utför de väsentliga funktionerna för att ta emot, distribuera, kontrollera och skydda mellanspänningskraft. Till skillnad från 380V eller 660V lågspänningsställverk som används i nedströmsdistribution, kräver ett 10kV-system större uppmärksamhet på isolering, felavbrott, mekanisk förregling, uppdelning av fack och operatörssäkerhet.

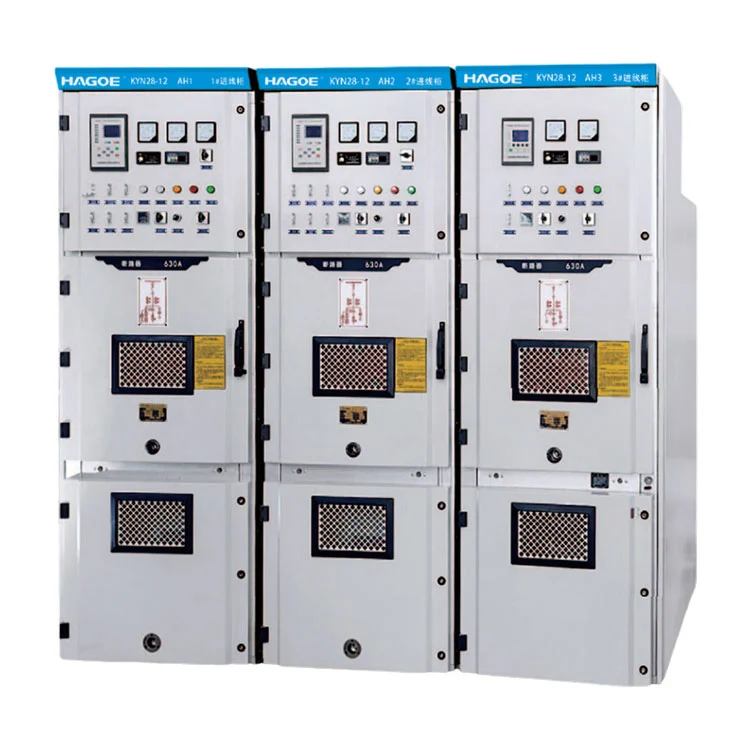

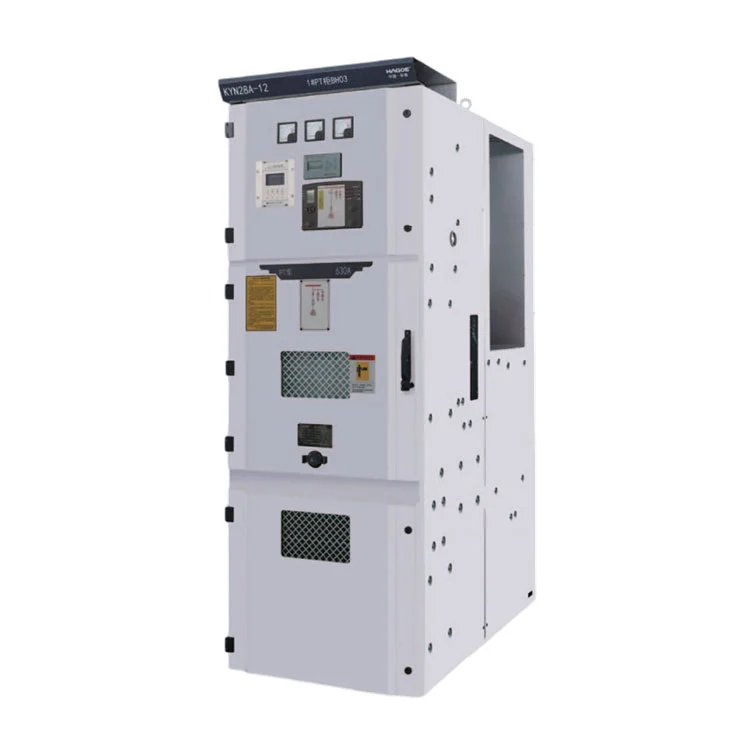

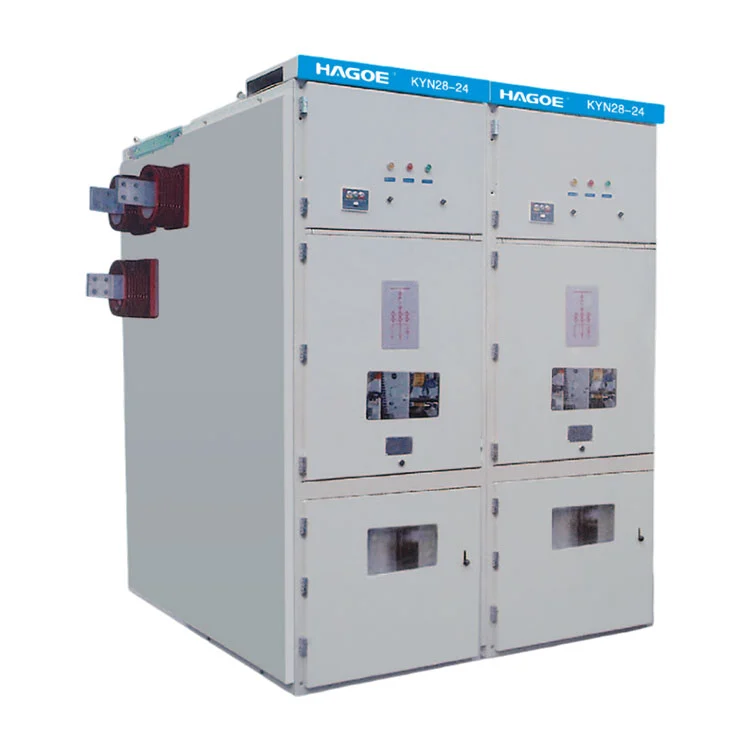

HAGOE KYN28-12 10kV högspänningsställverk använder en bepansrad utdragbar metallomsluten struktur som separerar strömbrytare, samlingsskena, kabel och lågspänningskontrollområden i dedikerade funktionella fack. Uppställningen kan konfigureras för inkommande matare, utgående matare, busskopplare, PT-applikationer och andra primära systemkrav.

För industrianläggningar, transformatorstationer, stora byggnader och infrastruktur som kräver 10kV strömförsörjning är korrekt mellanspänningsställverkskonfiguration viktig inte bara för normal drift utan också för felisolering och underhåll.

Varför använda KYN28-12 avtagbar struktur?

En av nyckelegenskaperna hos KYN28-12 är dessutdragbar strömbrytare lastbil.

Istället för att permanent montera strömbrytaren inuti skåpet, installeras brytaren som en oberoende rörlig funktionsenhet. För projekt som kräver periodisk inspektion, testning eller byte av brytare kan den utdragbara designen minska demonteringsarbetet på fältet och hålla den primära omkopplingsutrustningen funktionellt åtskild från andra skåpområden.

Ställverket består huvudsakligen av enfast skåpskaross och en utdragbar lastbil. Kapslingen och de interna funktionella skiljeväggarna monteras med hjälp av skruvförband för att skapa tydligt definierade inre områden.

Depending on the project configuration, the switchgear can accommodate vacuum circuit breaker trucks or fixed load switches.

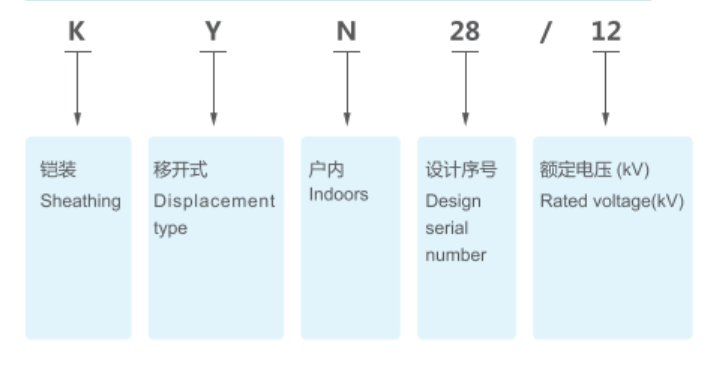

Modelldefinition

Teknisk parameter

Mekanisk förregling och anti-felfunktionsdesign

För 10kV-utrustning är mekanisk design inte bara en fråga om skåptillverkning.Förreglande och kontrollerade driftsekvenserär viktiga delar av mellanspänningsställverksdesign.

KYN28-12 har ett mekaniskt förreglingsarrangemang som koordinerar truckens position, strömbrytarstatus och skåpdörrsdrift, vilket hjälper till att minska risken för felaktig användning.

Detta är särskilt viktigt i mellanspänningssystem eftersom felaktiga kopplingar kan resultera i utrustningsskador, strömavbrott eller allvarliga säkerhetsrisker. När köpare specificerar 10kV ställverk bör därför utvärdera mer än märkspänning och ström, inklusive:

Strömbrytare typ

Förreglingsarrangemang

Jordningsarrangemang

Isoleringsnivå

Fackdesign

Skydds- och kontrollsystem

Metallsluten struktur och IP4X-skydd

KYN28-12 använder enbepansrad metallomsluten konstruktion, med skåpskåp och inre skiljeväggar monterade med bultar.

Standardkapslingen ger enIP4X skyddsklass, medan skyddsnivån för strömbrytarfacket är IP2X när fackdörren är öppen.

Den interna fackförsedda konstruktionen håller samlingsskenan, strömbrytaren och kabelområdena funktionellt åtskilda och hjälper till att begränsa åtkomsten till spänningssatta komponenter.

Skåpets yta är avslutad med en plastbeläggning för att förbättra motståndskraften mot mekanisk stöt och korrosion. Skåpmaterial och krav på ytbehandling kan också ses över enligt projektförhållanden.

Konfiguration av vakuumbrytare

KYN28-12 mellanspänningsvakuumställverk kan konfigureras med olika typer av vakuumbrytare enligt projektkrav, inklusiveVD4, VVS1, VH1, VK och ZN28seriebrytare.

Vakuumbrytare är lämpliga för koppling och felskydd i mellanspänningssystem. Till skillnad från traditionella oljebrytare använder vakuumbrytare inte isolerande olja som ljusbågsdämpande medium, vilket resulterar i olika krav på utrustningens storlek, underhåll och driftsförhållanden.

HAGOE kan konfigurera strömbrytaren enligt kundens specificerade varumärke, projekttekniska specifikation och målmarknadskrav snarare än att tvinga fram en brytarkonfiguration för varje projekt.

Hur väljer man ett skensystem?

KYN28-12 kan appliceras i:

Enkelsamlingssystem
En relativt enkel konfiguration för konventionella 10kV distributionssystem.

Sektionsförsedda enkelsamlingssystem
Samlingsskenans sektionering kan förbättra driftflexibiliteten och tillåta systemet att drivas enligt olika belastnings- och matningsförhållanden.

Dubbla samlingsskensystem
Lämplig för projekt som kräver större flexibilitet i omkopplingsarrangemang och strömförsörjningsdrift.

Lämplig samlingsskenas konfiguration bör bestämmas av den primära transformatorstationens design, belastningsklassificering, reservkraftsarrangemang och driftfilosofi snarare än att bara välja den mest komplexa konfigurationen.

Tekniska skillnader från vanliga lågspänningsställverk

När ett projekt distribuerar ström från ett 10kV-nät till ett 380V/400V-lågspänningssystem, fungerar normalt 10kV-ställverket och lågspänningsställverketolika funktioner på olika nivåer i elnätet.

Till exempel:

10kV högspänningsställverk
Tar emot, distribuerar, kontrollerar och skyddar mellanspänningsförsörjningen.

Transformator
Konverterar 10kV mellanspänning till den spänning som krävs av nedströms lågspänningssystem.

GGD / GCS / MNS Lågspänningsställverk
Hanterar lågspänningsdistribution, MCC-styrning och nedströms motor- och effektbelastningar.

Därför bör 10kV ställverk inte bara ses som en "högspänningsversion" av ett lågspänningsskåp. Den tillhör en annan spänningsnivå och skyddsarkitektur inom det elektriska distributionssystemet.

Applikationsmiljö och tekniska gränser

Standard servicevillkor inkluderar:

• Omgivande lufttemperatur:-15°C till +40°C
• Daglig genomsnittlig relativ luftfuktighet:≤95 %
• Månatlig genomsnittlig relativ luftfuktighet:≤90 %
• Höjd över havet:≤2000m
• Seismisk intensitet:≤8°
• Utrustningen bör inte installeras på platser med brand- eller explosionsrisk, kraftig förorening, stark kemisk korrosion eller kraftiga vibrationer.

För lägen på hög höjd, kustområden, plattformar till havs eller andra speciella miljöer bör kraven på isolering, temperaturhöjning, korrosionsskydd och miljöanpassning bekräftas på nytt vid utarbetandet av tekniska avtal.

Kvalitetskontroll

Kvalitetskontroll för mellanspänningsställverk kan inte bara förlita sig på slutlig visuell inspektion. HAGOE verkar underISO9001, ISO14001 och ISO45001ledningssystem och tillämpar processkontroll från inkommande material och mekanisk tillverkning till komponentmontering och kompletta skåptestning.

För KYN28-12 10kV högspänningsställverk inkluderar viktiga kontrollpunkter:

Skåpets mått och mekanisk styrka

Fackkonstruktion och skyddsklassificering

Effektbrytare Truck Drift

Samlingsskena och primära anslutningar

Sekundär styrledning

Jordsystem

Isoleringsavstånd

Fabrikens elektriska provning

Produktdesigndokumentationen täcker tillämpligaIEC, GB och relevanta internationella standardkrav. Specifika standarder och testobjekt kan bekräftas enligt destinationsmarknaden och projektets tekniska specifikation.

FAQ

1. Vad används 10kV högspänningsställverk till?

10kV högspänningsställverk används för att ta emot, distribuera, kontrollera, övervaka och skydda mellanspänningskraft i transformatorstationer, industrianläggningar, infrastrukturprojekt och andra 10kV distributionstillämpningar.

2. Vad är KYN28-12 ställverk?

KYN28-12 är armerat utdragbart metallslutet ställverk designat för 3,6–12kV trefas AC-system och vanligtvis utrustad med utdragbara vakuumbrytare.

3. Kan KYN28-12 användas i en 10kV transformatorstation?

Ja. 10kV distribution är en typisk applikation för KYN28-12. Inkommande, utgående, busskopplare och andra funktionella paneler kan konfigureras enligt transformatorstationens primära system.

4. Vilka brytare kan installeras i KYN28-12 mellanspänningsvakuumställverk?

Enligt produktkonfigurationen kan KYN28-12 rymma VD4, VVS1, VH1, VK och ZN28 vakuumbrytare, såväl som fasta lastbrytare enligt projektkrav.

5. Vad är skyddsklassen för KYN28-12?

Standardkapslingen ger en IP4X-skyddsklassning. Strömbrytarfacket ger IP2X-skydd när dess dörr är öppen.

6. Vilka samlingsskenor finns tillgängliga?

KYN28-12 kan konfigureras för system med enkel skenskena, sektionerade enkelskene och dubbla skensystem, beroende på den erforderliga strömförsörjningens tillförlitlighet och driftarrangemang.
