Högspänningsställverk är en kritisk del av medelspänningskraftdistributionssystem, som tillhandahåller det kontrollerade gränssnittet mellan inkommande kraftkällor, transformatorer, matare, motorer och nedströms elektriska nätverk.
HAGOE Electric Technology Co., Ltd. tillhandahåller10kV högspänningsställverkoch35kV högspänningsställverkför transformatorstationer, industriella kraftsystem, kraftdistributionsnät, infrastrukturprojekt och andra medelspänningstillämpningar.
Till skillnad från lågspänningsställverk måste mellanspänningsställverk inte bara adressera strömfördelning utan ocksåisoleringskoordination, kortslutningsavbrott, dielektriskt tåla, mekanisk förregling, skyddssamordning, grundstötning, ochsäker isolering.
Lämpligt ställverk måste därför väljas från elsystemets design snarare än från skåpets namn enbart.
Huvudskillnaden mellan 10kV och 35kV ställverk är självklart systemspänningen, men tekniska krav förändras med spänningsnivån.
| Ingenjörsfaktor | 10kV högspänningsställverk | 35kV högspänningsställverk |
|---|---|---|
| Typisk systemroll | Distributionsnät, industriell kraftdistribution | Transformatorstation, primär distribution, elnät på högre nivå |
| Typisk tillämpning | Fabriker, byggnader, bruksdistribution, motorer | Transformatorstationer, kraftverk, industriell huvuddistribution |
| Isoleringskrav | Hög | Högre |
| Växlingsutrustning | Vanligtvis vakuumbrytare | Vanligtvis vakuumbrytare |
| Skydd | Matare, transformator, motor och bussskydd | Matare, transformator, buss och systemnivåskydd |
| Kortslutningsdesign | Projektspecifik | Projektspecifikt och ofta mer krävande |
| Utrymme/frigång | Baserat på utrustningsdesign | Större uppmärksamhet på isolering och spelrum |
| Systemposition | Ofta nedströms distribution | Ofta närmare primärkrafttransformation/distribution |
De slutliga värdena ska alltid bekräftas från projektets kortslutningsstudie, systemspänning, belastningsflöde, skyddskoordination och tillämpliga standarder snarare än från enbart den nominella spänningen.
Vid lågspänningsdistribution är elektrisk isolering viktig, men i 10kV- och 35kV-system blir deten grundläggande del av utrustningsdesign.
Den erforderliga isoleringsnivån måste beakta driftsspänning, frigång mellan faser, frigång mellan faser, krypavstånd, dielektriskt motstånd och transienta överspänningsförhållanden.
Det är därför ställverkets isoleringssystem inte kan separeras från den valda spänningsklassen och installationsmiljön.
Ett ställverk som är klassat för en viss kontinuerlig ström betyder inte automatiskt att det är lämpligt för alla kraftsystem.
Den potentiella kortslutningsströmmen vid installationspunkten måste bestämmas först.Detta värde påverkar den erforderliga effektbrytarens brytkapacitet, korttidsmotståndsström, toppmotståndsström, samlingsskenas design och skyddsinställningar.
Till exempel kan ställverk av klass 35 kV finnas tillgängliga med olika kortslutningsbrytare och tålaklasser. Lämpligt värdeska bekräftas av projektets kortslutningsberäkningistället för att väljas från ett allmänt katalogvärde.
Detta är en av de viktigaste skillnaderna mellan teknikbaserat ställverksval och enkel produktmatchning.
Strömbrytaren är bara en del av skyddskedjan.
Ett komplett mellanspänningsställverkssystem kan innefatta skyddsreläer, CT:er, VT:er, utlösningskretsar, styreffekt, mätutrustning, kommunikationsgränssnitt och jordarrangemang.
För en transformatormatare, till exempel, måste skyddsschemat samordnas med transformatorns klassificering och uppströms/nedströms skydd. För en industriell motormatare blir motorns startegenskaper och motorskyddskrav viktigare.
HAGOE rekommenderar därförbekräftar skyddsarkitekturen tillsammans med den primära ställverkskonfigurationen.
Mellanspänningsutrustning kräver kontrollerade driftsprocedurer eftersom felaktig omkoppling kan skapa allvarliga elektriska faror.
Beroende på ställverkskonstruktionen kan mekanisk och elektrisk förregling användas för att begränsa felaktiga driftsekvenser mellan strömbrytare, jordningsbrytare, fackdörrar och utdragbara komponenter.
För metallbeklädda ställverk av typ KYN61-40.5, är fem-förebyggande förregling och fackuppdelad konstruktion vanligen inkorporerad i utrustningsdesignen. Det exakta arrangemanget beror på vald produktkonfiguration och tekniska specifikationer.
Syftet är inte bara att lägga till fler mekanismer till skåpet, utan attupprätta en förutsägbar driftsekvens för omkoppling, isolering, jordning, inspektion och underhåll.
För en projektoffert granskar HAGOEs tekniska team först den information om elsystem som finns tillgänglig från kunden.
De mest användbara dokumenten inkluderarenlinjediagram, systemspänning, märkström, transformatorkapacitet, kortslutningsberäkning, matarmängd, skyddskrav, CT/VT-krav, kabelarrangemang, installationsförhållanden och lokala standarder.
Denna information gör att ingenjörsteamet kan avgöra om den föreslagna konfigurationen är lämplig för det faktiska nätverket istället för att tillhandahålla en generisk skåpspecifikation.
En ställverksuppställning för en transformatorstation har inte nödvändigtvis samma konfiguration som en som används i en industrianläggning.
Ett transformatorstationsprojekt kan kräva inkommande paneler, transformatormatare, bussektionsarrangemang, mätning, skydd och utgående matare. Ett industriprojekt kan lägga större vikt vid motormatare, produktionslinjelaster, transformatordistribution och driftkontinuitet.
HAGOE kan därför justera skåpsarrangemang, effektbrytarkonfiguration, samlingsskenas kapacitet, CT/VT-arrangemang, skyddsanordningar, sekundära ledningar, mätning, kommunikationsgränssnitt och kabelingång enligt projektets krav.
HAGOE etablerades i2008i Wenzhou, Zhejiang, och harmer än 18 års erfarenhetinom tillverkning av elektrisk utrustning.
Företagets tillverkningsresurser inkluderar laserskärningsutrustning, CNC-bockningsmaskiner, automatiserad stansutrustning, SMT-produktionslinjer, intelligenta åldringssystem och elektrisk testutrustning.
För ställverkstillverkning stöder dessa funktioner noggrann skåptillverkning, komponentinstallation, ledningar, mekanisk montering och slutinspektion.Kvalitetskontroll tillämpas under hela tillverkningsprocessensnarare än att bara förlita sig på den slutliga utseendeinspektionen.
HAGOE verkar underISO9001, ISO14001 och ISO45001ledningssystem, medan tillämpliga produkter kan designas och tillverkas enligt relevantaGB och IECkrav.
10kV och 35kV ställverk kan användas för inkommande kraft, transformatormatare, utgående matare, bussektionsarrangemang och andra kopplingsfunktioner inom transformatorstationer och allmännyttiga distributionssystem.
Konfigurationen bestäms av transformatorstationens enkellinjediagram och skyddsarkitektur.

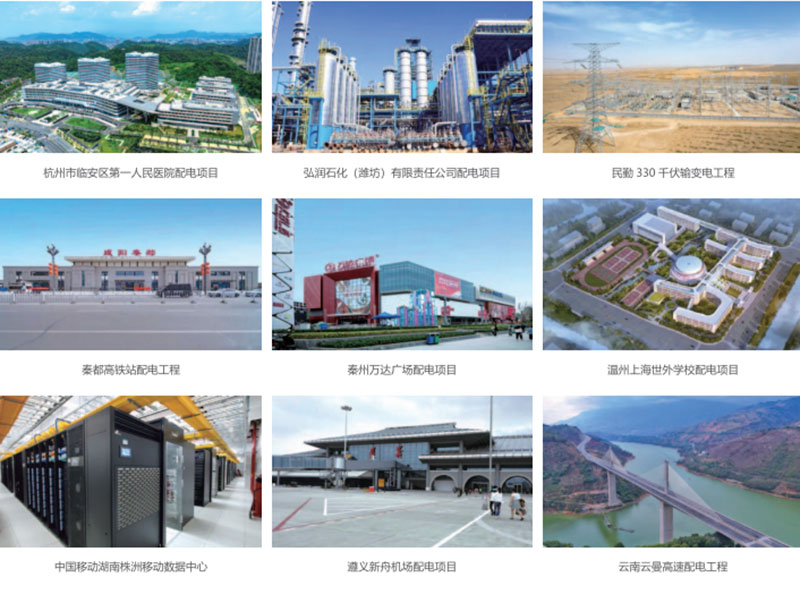

Industriella anläggningar kräver ofta mellanspänningsställverk för att försörja transformatorer, stora motorer, produktionsutrustning, hjälpsystem och nedströms distributionspaneler.
HAGOE kan konfigurera utrustningen kring anläggningens belastningsegenskaper och driftskrav.
Solcellsanläggningar, energilagringsanläggningar, transportinfrastruktur och andra stora elektriska installationer kan också ha 10kV eller 35kV distributionssystem.
I dessa applikationer måste ställverket samordnas med transformatorer, skyddssystem, kraftomvandlingsutrustning och nätanslutningsarrangemanget.
HAGOE harmer än 18 års erfarenhetöver kraftdistribution, DC-kraftsystem, UPS, industriell automation och elektrisk utrustning med ny energi. Detta gör att ingenjörsteamet kan överväga förhållandet mellan högspänningsställverk och det bredare elektriska systemet.
HAGOE förlitar sig inte enbart på en standardkatalogmodell. Ställverket kan konfigureras enligt spänning, ström, kortslutningsnivå, skyddskrav, matararrangemang, transformatorkapacitet, installationsförhållanden och projektstandarder.
FoU, tillverkning, montering, testning, försäljning och exporttjänster är integrerade i företagets affärssystem. Tillverkningsutrustning och testresurser stödjer produktion och inspektion av elskåp och tillhörande utrustning.
För utländska EPC-entreprenörer, distributörer och elentreprenörer kan HAGOE stödja tekniska specifikationer, ritningar, inspektionsdokument, certifikat, installationsmanualer, exportförpackningar, logistiksamordning och teknisk assistans på distans.
Istället för att behandla 10kV och 35kV som bara två produktnamn, utvärderar HAGOE deras position inom kundens elektriska nätverk och konfigurerar ställverket runt den faktiska applikationen.
Den korrekta spänningsnivån bör bestämmas av elnätet snarare än av ställverkskatalogen.
För en10kV projekt, huvudfrågorna rör vanligtvis distributionskapacitet, transformator- och motormatare, kortslutningsnivå, skyddskoordination och antalet utgående kretsar.
För en35kV projekt, krävs i allmänhet större uppmärksamhet för primär distribution, isoleringskoordinering, kortslutningsprestanda, skyddsarkitektur, transformatorstationskonfiguration och säkerhet på systemnivå.
HAGOE kan utvärdera tillgängliga elektriska ritningar och tekniska data innan de rekommenderar lämplig ställverkskonfiguration.
Målet är inte bara att leverera ett 10kV eller 35kV skåp. Det är för att tillhandahålla ställverk som passar det elektriska systemet i vilket det kommer att fungera.
