Hur kan en GZDW DC-strömförsörjningspanel förbättra tillförlitligheten i moderna kraftsystem

HAGOEtillhandahåller konstruerade likströmslösningar för transformatorstationer, kraftverk, industrianläggningar och annan kritisk elektrisk infrastruktur. DeGZDW DC-strömförsörjningspanelintegrerar AC/DC-konvertering, batteriladdning, DC-distribution, isoleringsövervakning och intelligent övervakning för att tillhandahålla stabil likströmshjälp för skydd, kontroll, automation och kommunikationssystem.

Artikelsammanfattning:Ett pålitligt DC-hjälpkraftsystem är viktigt där skyddsreläer, strömbrytare, automationsutrustning och kommunikationsenheter måste förbli i drift. Den här artikeln förklarar hur ett GZDW-system fungerar, dess huvudsakliga tekniska egenskaper, batterialternativ, intelligenta övervakningsfunktioner, applikationsscenarier och nyckelfaktorer att beakta när du väljer en projektspecifik konfiguration.

Innehållsförteckning

1. Vad är en GZDW DC-strömförsörjningspanel?
2. Hur fungerar systemet?
3. Viktiga tekniska parametrar
4. Hur påverkar batterialternativ systemdesignen?
5. Varför är intelligent övervakning viktig?
6. Var används systemet?
7. Vad bör köpare tänka på innan urvalet?
8. Tillverkning, testning och kvalitetssäkring
9. FAQ
10. Slutsats

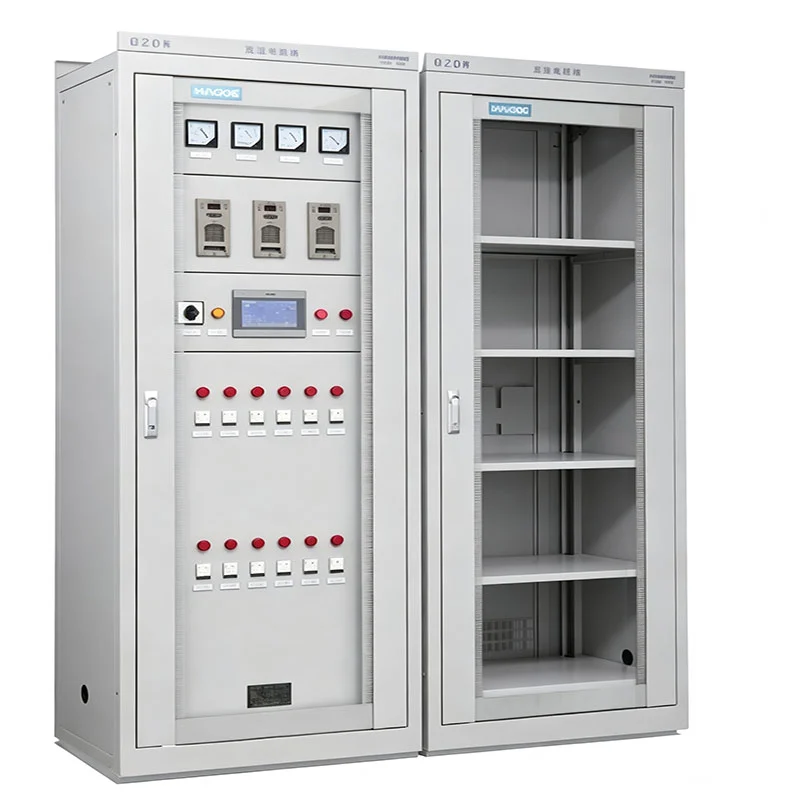

Vad är en GZDW DC-strömförsörjningspanel?

Ett GZDW-system är en integrerad DC-driftlösning utformad för att upprätthålla en pålitlig likströmskälla för kritisk elektrisk utrustning. Istället för att endast fungera som batteriladdare kan den kombinera rättelse, laddningshantering, batteriinspektion, DC-distribution, isoleringsövervakning, larm, kommunikation och systemövervakning i ett samordnat skåp.

I transformatorstationer och kraftverk krävs vanligen likström för reläskydd, effektbrytare, signalering, automation och andra sekundära kretsar. Om det extra DC-systemet inte är tillgängligt, kanske utrustning som är beroende av det inte fungerar som avsett under normala omkopplingar eller onormala driftsförhållanden.

HAGOE-konfigurationen stöder vanliga DC-systemkrav inklusive 110V och 220V, medan 48V-konfigurationer också kan konstrueras enligt projektkrav. Batteriteknologier kan inkludera blysyra-, litium- och Ni-Cd-lösningar.

Hur fungerar systemet?

Ett komplett likströmssystem inkluderar normalt flera sammankopplade funktionssektioner. Varje sektion utför en specifik uppgift samtidigt som den bidrar till övergripande systemtillgänglighet och underhållsbarhet.

• AC-ingång och likriktning:Växelström omvandlas till reglerad likström genom laddningsmoduler.
• Batteriladdning:Systemet kan stödja laddningshanteringsfunktioner som flytande och utjämningsladdning.
• Batteribackup:Batteribanken tillhandahåller lagrad DC-energi när den normala AC-ingången inte är tillgänglig.
• DC distribution:Oberoende matarkretsar distribuerar likström till skydd, kontroll, automation och andra belastningar.
• Isoleringsövervakning:Systemet kan övervaka grenisoleringsförhållanden och generera larm när onormala förhållanden inträffar.
• Intelligent övervakning:Driftparametrar, larm, kopplingstillstånd och historiska händelser kan övervakas från ett integrerat gränssnitt.

Modulär laddningsarkitektur gör det också möjligt att konfigurera flera laddningsmoduler parallellt. Detta tillvägagångssätt kan stödja redundans och förenkla underhållet jämfört med ett system byggt kring en enda laddningsenhet.

Viktiga tekniska parametrar

Projektkraven varierar beroende på DC-belastning, batterikapacitet, autonomitid, matarkvantitet, kommunikationsarkitektur och installationsförhållanden. Följande specifikationer representerar den tillgängliga HAGOE-plattformen snarare än en universell konfiguration för varje projekt.

För ett EPC- eller nyttoprojekt bör den slutliga laddningskapaciteten, batterikapaciteten, antalet matare, övervakningsmoduler och skåpsarrangemang beräknas från den faktiska DC-belastningslistan och systemdesignen istället för att väljas enbart från nominella skåpspecifikationer.

Hur påverkar batterialternativ systemdesignen?

Batterivalet har en direkt inverkan på reservprestanda, skåpsarrangemang, underhållsplanering, miljöanpassning och livscykelhänsyn. Ett projekt bör därför utvärdera batteriet tillsammans med laddaren och övervakningssystemet istället för att behandla det som en isolerad komponent.

Bly-syra batterier

Blybatterier förblir ett praktiskt val för konventionella transformatorstationer och industriella tillämpningar på grund av deras mogna teknik och etablerade underhållsmetoder. De kan integreras i GZDW-system där konventionella batterikonfigurationer är lämpliga.

Litiumbatterier

Litiumbatterilösningar kan övervägas där högre energitäthet, kompakt installation eller minskade underhållskrav är viktiga. Beroende på batteriarkitekturen kan integrering av batterihanteringssystem också specificeras.

Ni-Cd batterier

Ni-Cd-teknik kan övervägas för krävande miljöer där temperaturtolerans och lång livslängd är viktiga designfaktorer. Den lämpliga lösningen bör bestämmas utifrån projektförhållanden snarare än enbart batterityp.

Varför är intelligent övervakning viktig?

Moderna likströmssystem kräver mer än elektrisk omvandling. Operatörer behöver också aktuell information om laddningsmoduler, batterier, isoleringsförhållanden, larm, kopplingstillstånd och historiska händelser.

HAGOEs HG-E5 och HG-E6 övervakningsplattformar tillhandahåller industriella pekskärmsgränssnitt för parameterhantering, felanalys och systemövervakning. Beroende på konfigurationen kan övervakningsarkitekturen stödja:

• Laddningsmodulens statusövervakning
• Batteriinspektion
• Grenisoleringsövervakning
• Växlingsstatusövervakning
• Larmhantering
• Historiska fel och driftuppgifter
• Extern kommunikationshantering

RS232, RS485 och RJ45-gränssnitt är tillgängliga, medan MODBUS, IEC61850 och CDT kan väljas enligt projektkrav. Detta gör systemet lämpligt för integration i bredare kraftautomation eller SCADA-arkitekturer när den nödvändiga kommunikationskonfigurationen är specificerad.

Var används systemet?

Huvudsyftet med ett GZDW DC-system är att tillhandahålla en pålitlig extra likström där kontroll, skydd och elektrisk drift inte kan förlita sig enbart på normal växelström.

Transformatorstationer och kraftverk

Typiska belastningar inkluderar reläskyddssystem, strömbrytares manövermekanismer, automationsutrustning, signaleringssystem och andra sekundära kretsar. Både 110V och 220V DC-konfigurationer kan användas för vanliga transformatorstationskrav.

Industrianläggningar

Fabriker, gruvor, metallurgianläggningar, kemiska anläggningar och andra industrianläggningar kan kräva centraliserad likström för elektrisk kontroll och skyddsutrustning.

Transportinfrastruktur

Järnvägs- och andra infrastrukturprojekt kan kräva centraliserade DC-system för styrning, signalering och kommunikationsrelaterad utrustning. Modulär konfiguration gör att systemet kan anpassas till projektspecifika elkrav.

Kommunikation och hjälpsystem

Tillämpningar som kräver likström med lägre spänning kan konfigureras med lämpliga laddare och batterispecifikationer, inklusive konstruerade 48V-lösningar där så är tillämpligt.

Vad bör köpare tänka på innan urvalet?

Att välja en likströmspanel bör börja med den elektriska designen snarare än skåpets utseende eller enbart nominell spänning. Upphandlingsteam och EPC-entreprenörer bör utvärdera hela driftsmiljön.

1. DC-systemspänning:Bekräfta om projektet kräver 48V, 110V, 220V eller annan konstruerad DC-arkitektur.
2. Kontinuerliga och nödbelastningar:Beräkna den faktiska DC-belastningen och identifiera kritiska belastningar som kräver batteribackup.
3. Batterikapacitet:Bestäm nödvändig autonomitid, batteriteknik, miljöförhållanden och underhållskrav.
4. Laddningskapacitet:Välj laddarkvantitet och strömklassning baserat på belastningsbehov, batteriladdningskrav och redundans.
5. Matarkrav:Bekräfta antalet och skyddskraven för utgående DC-kretsar.
6. Kommunikation:Kontrollera om projektet kräver MODBUS, IEC61850, CDT eller annat gränssnitt för integration med det befintliga automationssystemet.
7. Skåpets mått:Verifiera tillgängligt installationsutrymme, kabeldragning, batteriarrangemang och underhållsåtkomst.
8. Dokumentation:Ge leverantören en SLD, lastlista, batterikrav, kommunikationskrav och tillämpliga tekniska specifikationer när det är möjligt.

För skräddarsydda projekt hjälper en genomgång av dessa faktorer före offert att minska konfigurationsändringar senare och gör att leverantören kan utveckla ett system som matchar den faktiska elektriska arkitekturen.

Tillverkning, testning och kvalitetssäkring

Tillförlitlighet beror inte bara på enskilda komponenter utan också på hur laddningsmoduler, skyddsanordningar, övervakningsenheter, samlingsskenor, batterier och interna ledningar är integrerade. HAGOE uppger att dess produktionsprocess omfattar skåptillverkning, elektrisk montering, ledningsverifiering och funktionsinspektion.

HAGOE Electric Technology Co., Ltd. etablerades 2008 i Wenzhou, Kina, och dess produktomfattning inkluderar DC-kraftsystem, AC/DC-integrerade kraftsystem, UPS-utrustning, ställverk, transformatorstationer och relaterade elektriska enheter. Dess ledningssystem är certifierade enligt ISO 9001:2015, ISO 14001:2015 och ISO 45001:2018.

Det finns också modellspecifika testbevis för HG-GZDW-200AH/220V-konfigurationen. Enligt HAGOEs publicerade produktinformation typtestades denna konfiguration i mars 2022 under rapporten JW220252, med testning baserad på DL/T 459-2017 och GB/T 17626.18-2016. Den redovisade slutsatsen anger att de testade föremålen uppfyllde gällande krav.

Sådan dokumentation kan vara användbar vid teknisk utvärdering, särskilt när en EPC-entreprenör eller projektägare behöver spårbar information för upphandling. Köpare bör alltid verifiera att den testade konfigurationen motsvarar den faktiska projektkonfiguration som levereras.

FAQ

1. Vilka batterityper finns tillgängliga?

Plattformen kan konfigureras för bly-syra-, litium- och Ni-Cd-batterier. Valet bör ta hänsyn till DC-belastning, backuptid, omgivningsförhållanden, underhållskrav och projektspecifikationer.

2. Kan systemet stödja 110V och 220V DC?

Ja. HAGOEs publicerade specifikationer inkluderar DC 110V och DC 220V system. Konstruerade 48V-konfigurationer kan också övervägas enligt laddare och batterikrav.

3. Kan ett GZDW-system anpassas för ett EPC-projekt?

Ja. Laddningskapacitet, batterikonfiguration, matarkretsar, övervakningsmoduler, kommunikationsgränssnitt och skåpdimensioner kan konfigureras enligt en godkänd SLD, lastlista och teknisk specifikation.

4. Kan övervakningssystemet kommunicera med SCADA?

Kommunikationsalternativ inkluderar RS232-, RS485- och RJ45-gränssnitt, med MODBUS, IEC61850 och CDT tillgängliga som protokollalternativ beroende på vald konfiguration och projektkrav.

5. Hur ska laddarens kapacitet bestämmas?

Laddarens kapacitet ska beräknas från DC-belastningen, batterikapaciteten, nödvändig laddningstid och önskad redundans. En projektspecifik lastlista ger en mer tillförlitlig grund än att välja en laddare enbart från nominella skåpklassificeringar.

6. Vilken information ska lämnas när du begär offert?

Användbar information inkluderar DC-spänning, belastningslista, batterityp och kapacitet, nödvändig backup-tid, antal DC-matare, övervakningsfunktioner, kommunikationsprotokoll, installationsmått och projektets SLD eller tekniska specifikationer.

Slutsats

Ett väldesignat DC-hjälpkraftsystem stödjer kontinuiteten i skydds-, kontroll-, automations- och kommunikationsfunktioner över transformatorstationer, kraftverk, industrianläggningar och infrastrukturprojekt. Med konfigurerbar DC-spänning, flera batteriteknologier, modulär laddning, intelligent övervakning, kommunikationsalternativ och projektbaserad teknik kan GZDW-plattformen anpassas till olika elektriska arkitekturer. För projektspecifika specifikationer, batteristorlek, laddarkonfiguration eller EPC/OEM-krav, läs mer om GZDW DC-kraftlösning ochkontakta ossför att diskutera din DC-belastningslista, SLD, tekniska krav och anpassad kraftsystemkonfiguration med HAGOE.
