35kV högspänningsställverk

35kV-system används ofta i stora industrianläggningar, regionala transformatorstationer, kraftgenereringsanläggningar och andra applikationer som kräver högre kraftöverförings- och distributionskapacitet. Jämfört med 10kV-system kräver 35kV-ställverk större uppmärksamhet på isoleringskoordination, krypavstånd, kopplingsprestanda, mekanisk tillförlitlighet och driftsäkerhet.

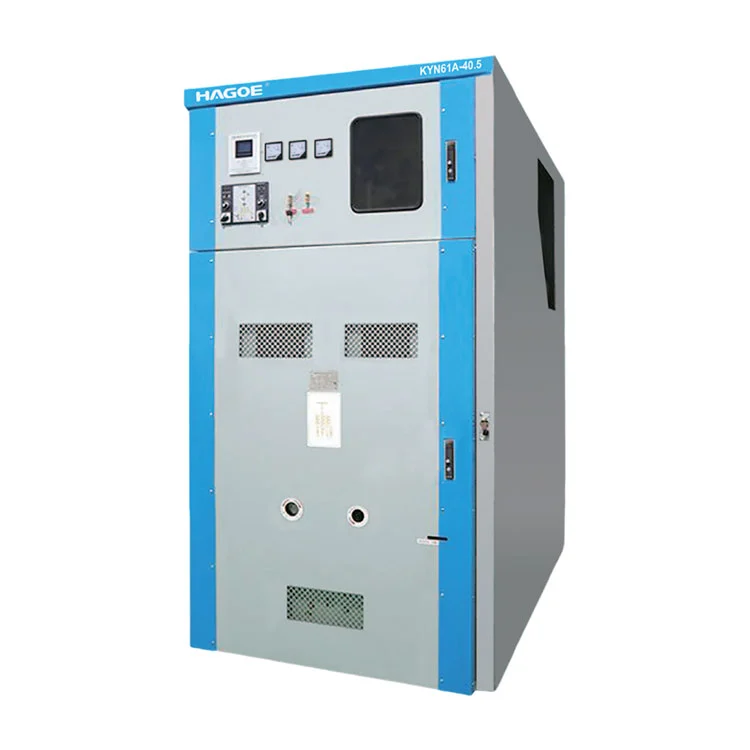

Hagoe ElectricKYN61-40.5 35kV högspänningsställverkantar en bepansrad, utdragbar, metallomsluten konstruktion. De huvudsakliga funktionssektionerna, inklusive strömbrytare, samlingsskena, kabelanslutning och kontrollfack, är anordnade som separata funktionsområden för att stödja organiserad drift och underhåll.

Den utdragbara konstruktionen är särskilt lämplig för distributionssystem som kräver regelbunden omkoppling och underhåll. Strömbrytarens truck kan flyttas mellan drift- och testlägen enligt drifts- och underhållskrav, vilket hjälper till att minska inverkan av utrustningsservice på det övergripande distributionssystemet.

Strukturell design för säkrare underhåll

Designen av 35kV högspänningsställverk fokuserar inte bara på kapslingsskydd utan också på intern hantering av högspänningsfunktionsområden genommetallkapsling, bepansrad separation och utdragbar konstruktion.

För tekniska applikationer uppfyller denna konfiguration tre praktiska krav.

Funktionell separation:Högspänningsskenor, strömbrytare och kabelanslutningsområden är anordnade som dedikerade sektioner, vilket hjälper till att upprätthålla tydlig separation mellan olika elektriska funktioner.

Tillgång till underhåll:Den utdragbara strömbrytaren tillåter operatörer och underhållspersonal att flytta brytaren till önskad position för inspektion eller service utan att demontera hela ställverkskåpan.

Driftsäkerhet:Den metallomslutna konstruktionen ger fysisk separation från interna spänningssatta komponenter. Det mekaniska arrangemanget kan också koordineras med de elektriska och mekaniska förreglingskraven för projektet.

Ett 35kV ställverk är mer än ett konventionellt distributionsskåp. Beroende på den primära elektriska designen kan den konfigureras för inkommande matare, utgående matare, busskopplare och andra funktionskretsar. Det fungerar tillsammans med skyddsreläer, mätning, övervakning och automationssystem för att styra och distribuera elektrisk kraft.

Typiska tillämpningar inkluderar:

• 35kV transformatorstation inkommande och utgående matare
• Högspänningsdistributionssystem för industrianläggningar
• Hjälpkraft och distributionssystem i kraftverk
• Gruvdrift och storskaliga produktionsanläggningar
• Regionala kraftdistributionsanläggningar
• Högspänningssystem som kräver frekventa omkopplingar

För stora projekt kan Hagoe Electric matcha ställverkskonfigurationen till systemkapacitet, kortslutningsparametrar, matararrangemang, skyddskrav och tillgängligt installationsutrymme snarare än att välja skåpet baserat på enbart märkspänning.

Teknisk parameter

Servicemiljö

• Omgivningstemperatur:Övre gräns för+40°C, med ett dagligt genomsnitt som inte överstiger+35°C; nedre gräns-15°C.
• Höjd över havet: ≤ 2 000 m.
• Relativ luftfuktighet:Dagsmedelvärde som inte överstiger95 %; månadsmedelvärde som inte överstiger90 %.
• Jordbävningsintensitet:Inte överstigande8°.
• Vattenångtryck:Dagsmedelvärde som inte överstiger2,2 kPa; månadsmedelvärde som inte överstiger1,8 kPa.
• Miljöförhållanden:Installationsplatsen ska vara fri frånbrand- och explosionsrisker, allvarliga föroreningar, kemisk korrosion och kraftiga vibrationer.

Varför en 35kV utdragbar ställverkskonfiguration?

För ingenjörsupphandlingar är varken fasta eller utdragbara högspänningsställverk universellt överlägsna. Lämplig konfiguration beror påunderhållsstrategi, driftskontinuitet, växlingsfrekvens och servicekrav.

De främsta fördelarna med en 35kV utdragbar konfiguration inkluderar:

Förbättrad underhållsflexibilitet:Strömbrytarens truck kan dras ut från arbetspositionen för inspektion och service.

Modulär funktionell konfiguration:Flera paneler kan konfigureras för inkommande matare, utgående matare, busskopplare och andra kretsar inom samma projekt.

Lämplighet för större distributionssystem:Flera ställverkspaneler kan arrangeras i ett integrerat distributionssystem för transformatorstationer, industriparker och stora industrianläggningar.

Av denna anledning bör valet av 35kV högspänningsställverk övervägasmärkspänning, märkström, kortslutningsbrytningskapacitet, korttidsmotståndsström, toppmotståndsström, isoleringskrav, installationsförhållanden och skyddskonfiguration, snarare än att jämföra skåpdimensioner eller inköpspris enbart.

Teknisk konfiguration och teknisk support

Sedan starten 2008,Hagoe Electric Technology Co., Ltd.har fokuserat på kraftöverföring och -distribution, kraftelektronik och ny elektrisk utrustning för energi. Medmer än 18 års branscherfarenhet och över 34 nationella patent, har företaget utvecklat ett integrerat FoU-, tillverknings-, test- och internationellt servicesystem.

För 35kV ställverksprojekt omfattar vårt tekniska stöd mer än utrustningstillverkning. Baserat på kundens primära systeminformation kan vårt tekniska team hjälpa till med:

Systemparametrar → Ställverkskonfiguration → Primärt schema → Sekundärt skydd → Panelarrangemang → Installationsvillkor → Fabrikstestning → Projektleverans

Tillverkningsbasen är utrustad medTrumpf laserskärmaskiner, AMADA CNC-bockningsmaskiner, automatiserad stansutrustning och elektrisk testutrustning, stödja skåptillverkning, strukturell produktion och produkttestning.

Hagoe Electric verkar också under ledningssystemen ISO9001, ISO14001 och ISO45001 och upprätthåller produktöverensstämmelsefunktioner inklusive CCC, CE, CB och RoHS, och tillhandahåller stöddokumentation för projekt på olika marknader.
