Artikelsammanfattning: GCS lågspänningsställverkär designad för hög kapacitet, flerkretsar och automatiserade lågspänningssystem. Med utdragbara funktionsenheter, centraliserad motorstyrning, kraftdistribution och reaktiv effektkompensation kan den stödja krävande applikationer i kraftverk, petrokemiska anläggningar, metallurgi, textilfabriker och höghus.HAGOEtillhandahåller GCS-lösningar för projekt som kräver pålitlig elektrisk distribution, flexibel kretskonfiguration och integration med moderna industriella styrsystem.
Innehållsförteckning
Vad är GCS lågspänningsställverk?
Vilka är nyckelfunktionerna hos GCS Switchgear?
Varför spelar den utdragbara designen någon roll?
Vilka är de viktigaste tekniska parametrarna?
Var används GCS-ställverk vanligtvis?
Hur jämför GCS med GCK-ställverk?
Hur ska du välja ett GCS-ställverkssystem?
Hur stödjer HAGOE kvalitet och efterlevnad?
Vad är GCS lågspänningsställverk?

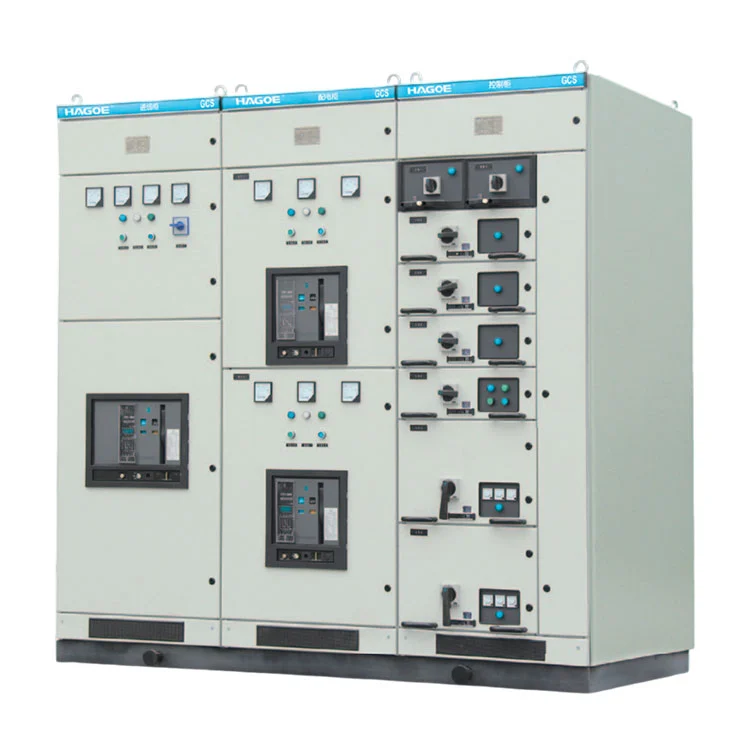

HAGOE GCS Low Voltage Switchgear är ett utdragbart lågspänningsställverk utvecklat för storskalig kraftdistribution, centraliserad motorstyrning och reaktiv effektkompensation. Den är lämplig för trefasiga växelströmssystem som arbetar vid 50Hz eller 60Hz, med typiska märkspänningar på 380V, 400V och 660V.
Till skillnad från ett grundläggande distributionsskåp designat för ett begränsat antal kretsar, är GCS avsedd för elektriska system där flera inkommande och utgående matare, motorbelastningar och styrfunktioner måste organiseras inom en strukturerad ställverksuppställning.
Systemet kan hantera märkströmmar upp till 4000A, vilket gör det lämpligt för stora industrianläggningar och andra applikationer med betydande elektriska lågspänningsbelastningar.
Dess arkitektur kan även stödja anslutningar med PLC:er, övervakningsdatorer och andra industriella styrsystem. Detta gör GCS särskilt relevant för anläggningar där eldistribution och automation måste fungera som en del av en integrerad infrastruktur.
Vilka är nyckelfunktionerna hos GCS Switchgear?
Värdet av ett GCS-system kommer från dess förmåga att kombinera flera viktiga elektriska funktioner inom en koordinerad lågspänningsställverkskonfiguration.
Lågspänningsfördelning
GCS kan konfigureras för inkommande ström, samlingsskenor och flera utgående matarkretsar. Detta arrangemang gör att elektrisk energi kan distribueras från huvudinkommande sektion till olika produktionslinjer, utrustningsgrupper och hjälplaster.
Centraliserad motorstyrning
Industrianläggningar innehåller ofta ett stort antal motorer som driver pumpar, fläktar, kompressorer, transportörer och produktionsutrustning. GCS kan inkludera funktionella enheter för centraliserad motorstyrning och skydd, vilket hjälper till att organisera dessa belastningar inom en strukturerad motorstyrningsarkitektur.
Reaktiv effektkompensation
Reaktiv effektkompensation kan införlivas enligt projektkrav. När den är korrekt konstruerad som en del av det elektriska systemet, kan kompensationsutrustning stödja effektfaktorhantering och förbättra utnyttjandet av elektrisk kraft.
Industriell automationsintegration
För högautomatiserade produktionsmiljöer kan GCS konfigureras med komponenter för mätning, skydd, kontroll och kommunikation. Dessa funktioner gör att ställverket kan samverka med PLC:er, övervakningsdatorer och bredare industriella automationssystem.
- Inkommande och utgående kraftdistribution
- Centraliserad motorstyrning
- Kretsskydd och mätning
- Reaktiv effektkompensation
- PLC och övervakningssystem integration
- Flerkrets elhantering
Varför spelar den utdragbara designen någon roll?
En av de viktiga egenskaperna hos GCS är dess utdragbara funktionella enhetsarkitektur. Istället för att behandla hela skåpet som en fast elenhet kan olika kretsar organiseras genom funktionella enheter efter deras elektriska roller och belastningskrav.
Detta tillvägagångssätt kan vara värdefullt i stora industriprojekt där elektriska belastningar har olika strömklasser, kontrollkrav och underhållsscheman.
Till exempel kan en produktionsanläggning behöva separata kretsar för motorer, pumpar, fläktar, hjälputrustning och utgående matare. En utdragbar konfiguration tillhandahåller en strukturerad metod för att arrangera dessa funktioner inom ställverkssystemet.
Viktiga fördelar med utdragbar arkitektur
- Flexibel kretsorganisation:Funktionella enheter kan ordnas enligt distributionsdesignen.
- Hög kretsdensitet:Flera elektriska funktioner kan organiseras inom en samordnad lineup.
- Underhållsbekvämlighet:Den utdragbara strukturen kan förenkla åtkomsten till enskilda funktionsenheter under service.
- Applikationsflexibilitet:Arkitekturen lämpar sig för distribution, motorstyrning och automationsinriktade projekt.
- Systemexpansion:Den strukturerade konfigurationen kan anpassas till projektspecifika kretskrav.
För anläggningar med många matare och kontinuerliga produktionskrav kan dessa egenskaper göra utdragbara ställverk till en viktig faktor vid planering av elsystem.
Vilka är de viktigaste tekniska parametrarna?
Tekniska specifikationer ska alltid bekräftas mot den slutliga projektkonstruktionen, schemat för elektrisk belastning och tillämpliga standarder. Följande parametrar sammanfattar nyckelspecifikationerna för GCS-systemet.
| Parameter | Specifikation |
|---|---|
| Märkspänning för huvudkretsen | 380V / 400V / 660V AC |
| Nominell frekvens | 50Hz / 60Hz |
| Nominell isolationsspänning | 690V / 1000V |
| Horisontell samlingsskena märkström | Upp till 4000A |
| Vertikal samlingsskena märkström | 1000A |
| Samlingsskena Korttidshåller ström | 50kA / 80kA, 0,1s |
| Samlingsskena Peak tål ström | 105kA / 176kA |
| Huvudkrets effekt-frekvens testspänning | 2500V / 1 min |
| Hjälpkrets effekt-frekvenstestspänning | 1760V / 1 min |
| Skyddsnivå | IP30 / IP40 |
Dessa parametrar visar varför GCS i allmänhet anses för industriella lågspänningstillämpningar med hög kapacitet snarare än enkel slutanvändardistribution. Den slutliga konfigurationen bör väljas enligt belastningsegenskaper, kortslutningskrav, miljöförhållanden och projektspecifikationer.
Var används GCS-ställverk vanligtvis?
GCS är designat för applikationer där elektrisk distribution involverar flera kretsar, betydande belastningar och centraliserade kontrollkrav. Dess applikationsområde täcker flera krävande industriella och kommersiella miljöer.
Kraftverk
I kraftgenereringsanläggningar kan GCS användas inom lågspänningshjälpkraftsystem för att distribuera el till hjälputrustning, motorer och andra lågspänningsbelastningar.
Petrokemiska anläggningar
Petrokemiska anläggningar arbetar ofta kontinuerligt och är mycket beroende av automatiserad utrustning. GCS kan stödja lågspänningsdistribution och centraliserad motorstyrning för pumpar, fläktar, kompressorer och relaterad produktionsutrustning.
Metallurgi och tung industri
Stora produktionslinjer kan kräva flera motorkretsar och matare med hög effekt. GCS tillhandahåller en strukturerad plattform för att organisera dessa kretsar samtidigt som det stöder centraliserad kontroll och skydd.
Textiltillverkning
Textilfabriker kan innehålla många elektriskt drivna maskiner som arbetar inom samordnade produktionsprocesser. Ett centraliserat lågspänningsställverkssystem kan hjälpa till att organisera distributions- och motorkontrollkretsar.
Höghus
Stora byggnader kan också kräva centraliserad lågspänningsdistribution för belysning, utrustning och andra elektriska belastningar. GCS kan övervägas när distributionssystemet kräver högre kapacitet och flera koordinerade kretsar.
Hur jämför GCS med GCK-ställverk?
GCS och GCK är båda förknippade med utdragbara lågspänningsställverk, men projektkrav bör avgöra vilken arkitektur som är lämplig. GCK förknippas vanligtvis med industriell lågspänningsdistribution och motorstyrning, medan GCS är inriktat på högkapacitet, hög densitet och högt automatiserade applikationer.
| Hänsyn | GCS | GCK |
|---|---|---|
| Typisk tillämpning | Storskaliga distributions- och automationsinriktade system | Industriell distribution och motorstyrning |
| Arkitektur | Utdragbara funktionsenheter | Utdragbara funktionsenheter |
| Systemkapacitet | Upp till 4000A nominell strömkonfiguration | Väljs enligt projektkonfiguration |
| Motorstyrning | Stöds | Vanlig applikation |
| Automationsintegration | Lämplig för PLC och övervakningssystemintegration | Beror på projektkonfiguration |
| Reaktiv effektkompensation | Kan integreras enligt design | Projektberoende |
Jämförelsen ska inte behandlas som en universell utrustningsvalsregel. Elingenjörer bör utvärdera den fullständiga lastprofilen, kretsarrangemanget, automationskrav, installationsförhållanden och tillämpliga standarder innan de väljer en ställverksarkitektur.
Hur ska du välja ett GCS-ställverkssystem?
Att välja en lämplig GCS-konfiguration kräver mer än att kontrollera märkströmmen. Ett korrekt konstruerat system bör matcha ställverket med den kompletta eldistributionsarkitekturen.
1. Bestäm systemspänningen
Bekräfta om projektet fungerar på 380V, 400V eller 660V och verifiera den erforderliga frekvensen, isoleringsnivån och andra elektriska egenskaper.
2. Beräkna belastning och ström
Analysera inkommande effekt, matarlaster, motorbelastningar och framtida kapacitetskrav. Samlingsskena och funktionsenheter bör väljas enligt den faktiska elektriska designen.
3. Definiera antalet kretsar
Lista inkommande matare, utgående matare, motorkontrollkretsar, hjälpkretsar och andra funktionskrav innan du slutför skåpsarrangemanget.
4. Utvärdera automationskrav
Om anläggningen använder PLC:er, industridatorer eller övervakningssystem, definiera erforderliga mät-, skydds-, styr- och kommunikationsgränssnitt under ställverkskonstruktionsstadiet.
5. Överväg underhållskrav
För kontinuerliga produktionsanläggningar kan underhållstillgänglighet och funktionell enhetsorganisation vara viktiga faktorer för att bestämma lämplig utdragbar konfiguration.
- Märkspänning och frekvens
- Total och individuell kretsström
- Krav på kortslutningsmotstånd
- Antal och typ av funktionella enheter
- Krav på motorstyrning
- Reaktiva ersättningskrav
- Automation och kommunikationsgränssnitt
- Skåpsmått och monteringsutrymme
- Miljö- och skyddskrav
Hur stödjer HAGOE kvalitet och efterlevnad?
För industriella ställverk är tillverkningskvaliteten nära kopplad till elektrisk säkerhet, tillförlitlighet och långsiktig driftprestanda. HAGOE uppger att dess produktion arbetar under ISO9001, ISO14001 och ISO45001 ledningssystem och tillämpar processbaserad kvalitetskontroll genom hela produktionen av elektrisk utrustning.
Kvalitetskontrollaktiviteter för GCS inkluderar komponentverifiering, skåptillverkning, samlingsskenainspektion, funktionsenhetsmontering, sekundär kontrollinspektion och komplett skåpprovning.
| Kvalitetskontrollstadiet | Primärt fokus |
|---|---|
| Komponentverifiering | Modell, klassificering och kompatibilitet för elektriska komponenter |
| Skåptillverkning | Laserskärning, CNC-böjning och monteringsnoggrannhet |
| Samlingsskena inspektion | Samlingsskena specifikation, anslutningar, installation och isolering |
| Inspektion av funktionell enhet | Mekanisk struktur, montering och elektriska anslutningar |
| Sekundär kontrollinspektion | Styrkablar, plintar, mät- och signalkretsar |
| Test av komplett skåp | Inspektion före leverans och provning av elektrisk prestanda |
GCS-systemet är utformat med hänvisning till tillämpliga lågspänningsställverk och styrutrustningsstandarder, inklusive IEC 439-1, GB/T 7251, ZBK 36001 och GB/T 7251.12-2013. De exakta standarderna, komponentvalet och testningskraven bör bekräftas enligt destinationsmarknaden och projektspecifikationen.
För mer information om HAGOE'slågspänningsställverkslösningar, kan köpare granska produktsortimentet och jämföra olika skåpkonfigurationer enligt deras applikationskrav.
Vanliga frågor
Vad används GCS lågspänningsställverk huvudsakligen till?
GCS används främst för lågspänningskraftdistribution, centraliserad motorstyrning och reaktiv effektkompensation i stora industriella och kommersiella elsystem. Typiska applikationer inkluderar kraftverk, petrokemiska anläggningar, metallurgi, textilfabriker och höghus.
Vad är den maximala märkströmmen för GCS?
GCS-systemet kan konfigureras för märkström upp till 4000A. Den slutliga strömstyrkan beror på den inkommande kretsen, samlingsskenans design, matarkonfiguration och övergripande projektkrav.
Vilka spänningsklasser finns tillgängliga för GCS?
GCS är designad för 380V, 400V och 660V lågspänningsväxelströmssystem, med nominella frekvenser på 50Hz eller 60Hz.
Kan GCS användas för centraliserad motorstyrning?
Ja. GCS kan inkludera motorstyrningsrelaterade funktionsenheter för centraliserad distribution, styrning och skydd av industrimotorer såsom pumpar, fläktar och kompressorer.
Kan reaktiv effektkompensation införlivas i GCS?
Ja. Kompensation för reaktiv effekt kan införlivas i enlighet med projektets elektriska design och effektfaktorhanteringskrav.
Kan GCS integreras med PLC eller industriella styrsystem?
Ja. Beroende på projektkonfigurationen kan GCS integrera mät-, skydds- och styrkomponenter och gränssnitt mot PLC:er, övervakningsdatorer och andra industriella automationssystem.
