I takt med att 5G-nätverk expanderar mot högre kapacitet, bredare täckning och mer distribuerad infrastruktur, har tillförlitlig ström blivit en kritisk del av telekomplatsens prestanda. De5GUtomhus DC-strömförsörjningspanelfrånHAGOEär designad för att tillhandahålla en integrerad utomhuskraftlösning som kombinerar DC-strömkonvertering, AC/DC-distribution, batterihantering, övervakning, termisk hantering och skydd i ett skåp.
En modern telekomsajt behöver mer än ett konventionellt elskåp. Utomhus 5G-utrustning måste fungera kontinuerligt samtidigt som den står inför temperaturförändringar, luftfuktighet, damm, blixtspänningar, batteriets åldrande, begränsat installationsutrymme och fjärrunderhållskrav. En integrerad 5G utomhus DC-strömförsörjningspanel kan hantera dessa utmaningar genom att kombinera flera strömhanteringsfunktioner till ett koordinerat utomhussystem.

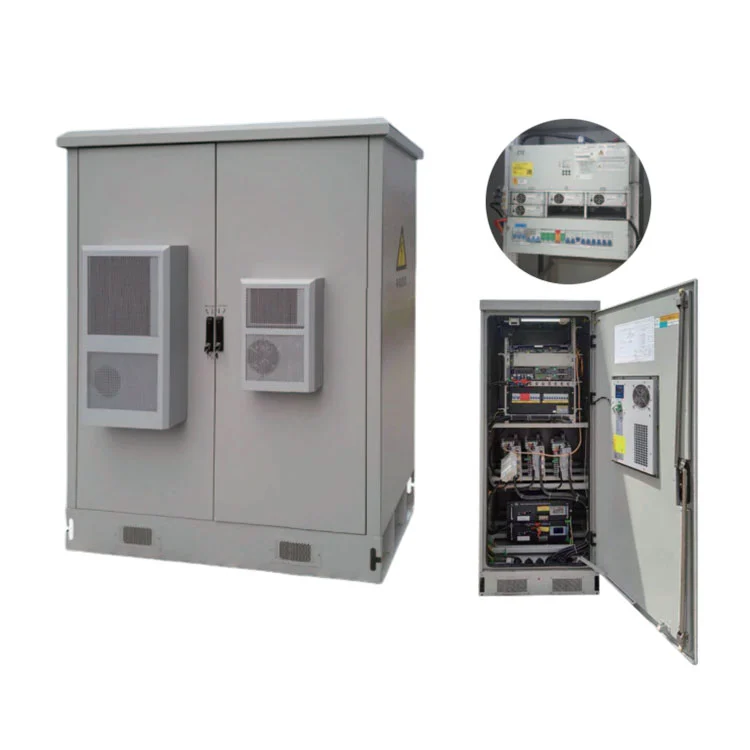

HAGOEs H5GY-serie är en utomhusintegrerad 48V DC-strömlösning designad för 5G- och 4G-basstationer, FTTx-nätverk, datakommunikationsutrustning, åtkomstnätverk och obevakade telekomsajter. Systemet stöder 200A och 300A konfigurationer, IP55 skåpskydd, flera kommunikationsgränssnitt, batterihantering, övervakning och anpassningsbara distributionsarrangemang.
5G-infrastrukturen är beroende av ett stort antal kommunikationsplatser fördelade över städer, industriområden, transportnätverk, kommersiella zoner och avlägsna platser. Till skillnad från utrustningsrum inomhus, är utomhustelekomplatser direkt utsatta för miljöförhållanden som kan påverka elektrisk utrustning och batteriprestanda.
En pålitlig utomhusenergiarkitektur behöver därför hantera flera utmaningar samtidigt:
Av dessa skäl kan ett integrerat strömskåp vara mer praktiskt än att montera flera oberoende strömstyrningskomponenter på varje telekomplats.
En 5G utomhus DC-strömförsörjningspanel är ett utomhustelekomkraftsystem utformat för att leverera, distribuera, övervaka och skydda likström för kommunikationsutrustning. Beroende på projektkonfigurationen kan skåpet kombinera AC/DC-distribution, likriktarmoduler, batterisystem, övervakningsfunktioner, termisk hantering och överspänningsskydd.
HAGOE H5GY-serien använder en integrerad skåpsarkitektur avsedd för 5G- och 4G-kommunikationsplatser. Dess 48V DC-strömarkitektur kan konfigureras utifrån de faktiska kraven för telekomutrustning istället för att förlita sig på en enda fast konfiguration.
Detta tillvägagångssätt är särskilt användbart för telekomentreprenörer, EPC-företag, distributörer och systemintegratörer som behöver balansera kraftkapacitet, backupkrav, skåpdimensioner, miljöförhållanden och krav på fjärrövervakning.
Istället för att installera separata skåp för varje effektstyrningsfunktion, kan ett integrerat utomhussystem föra samman stora komponenter i en koordinerad kapsling. Detta kan förenkla installationen, förbättra utrymmesutnyttjandet och göra underhåll på platsnivå enklare.
Telekomutrustning förlitar sig vanligtvis på likströmsarkitekturer, vilket gör stabil likströmsutgång till ett viktigt övervägande för basstationer och kommunikationsnoder. H5GY-serien kan integrera 48V DC-strömförsörjningskomponenter, likriktarmoduler, AC/DC-distribution, batterisystem och övervakningsmoduler enligt projektkrav.
Telekomskåp utomhus måste utformas annorlunda än elpaneler inomhus. H5GY-serien tillhandahåller en IP55-utomhusskåpskonfiguration för att skydda interna elektriska komponenter från vanlig miljöexponering.
Batteribackup gör att telekomutrustning kan fortsätta att fungera under utvalda strömavbrott. Den integrerade övervakningsarkitekturen kan stödja batterikapacitetsberäkning, temperaturkompensation, online batteritestning, automatisk spänningsreglering och strömbegränsning.
Värmehantering är viktigt eftersom kraftelektronik och batterier kan reagera olika på temperaturen. H5GY-serien använder teknik för luftkanalisolering mellan utrustningsfacket och batterifacket för att minska effekten av värme som genereras av kraftelektronik på batteriområdet.
Moderna telekomoperatörer kräver i allt högre grad fjärråtkomst till information om kraftsystemet. Beroende på den valda konfigurationen stöder systemet RS232, RS485, TCP/IP, RJ45 och torrkontaktkommunikationsgränssnitt. CDT, Modbus och IEC 61850 kommunikationsprotokoll kan också konfigureras som tillval.
Systemet kan konfigureras med minne med stor kapacitet som kan lagra mer än 500 000 historiska fel- och driftposter. Detta kan ge användbar information för underhållsanalys och felsökning.
Att välja ett telekomkraftskåp bör baseras på faktiska belastningsberäkningar och platskrav snarare än enbart skåpkapacitet. Följande specifikationer illustrerar den konfigurerbara arkitekturen som är tillgänglig för HAGOE-systemet.
| Konfigurationsobjekt | Teknisk parameter | Konfiguration |
|---|---|---|
| Systemtyp | Utomhus integrerat likströmssystem | Standardarkitektur |
| Kapacitetsalternativ | 200A / 300A | Projektberoende |
| Skydd utomhus | IP55 | Standard skåpskydd |
| Ingångsspänning | AC 380V ±20% | Standard |
| Nominell frekvens | 50Hz ±10 % | Standard |
| Kommunikation | RS232 / RS485 / TCP/IP / torr kontakt | Konfigurerbar |
| Laddningsmoduler | 10A, 20A, 30A eller andra specificerade konfigurationer | Nödvändig |
| Batteriinspektion | Upp till 4 moduler | Nödvändig |
| Batteriövervakning | Upp till 32 moduler | Frivillig |
| Invertermodul | 1K / 2K / 3K / 5K | Frivillig |
| Skåpstorlek | 800 × 600 × 2260 mm eller 2360 mm | Anpassningsbar |
Slutlig likriktarkvantitet, batterikapacitet, brytararrangemang, ingångs-/utgångskonfiguration och backupvaraktighet bör bekräftas genom projektbelastningsberäkningar före upphandling.
Den primära applikationen är utomhus cellulär infrastruktur. Ett centraliserat likströmsskåp utomhus kan tillhandahålla kraftomvandling, batteribackup, distribution och övervakning av kommunikationsutrustning.
Fiberaccessnätverk inkluderar ofta många distribuerade kommunikationsnoder. Ett integrerat utomhusskåp kan kombinera kraftomvandling, reservkraft, övervakning och distribution i en kompakt lösning.
Kommunikations- och åtkomstutrustning som kräver en centraliserad likströmskälla kan dra nytta av fjärrövervakning, batterihantering och konfigurerbar distribution.
Fjärrplatser kan vara svåra och dyra att inspektera ofta. Utomhusskydd, miljöövervakning, batterihantering och fjärrkommunikation hjälper till att minska beroendet av kontinuerlig manuell inspektion.
När befintliga 3G- eller 4G-webbplatser uppgraderas till 5G, kan elsystemet behöva möta högre eller andra belastningskrav. Ett konfigurerbart likströmsskåp gör att ingenjörer kan utvärdera den nya lastprofilen, batterikraven och distributionsarrangemanget tillsammans.
För telekomoperatörer, EPC-entreprenörer och systemintegratörer kräver valet av rätt system mer än att jämföra nominellt strömstyrka. Fem nyckelfaktorer bör utvärderas innan du gör en beställning.
Bestäm den kontinuerliga driftsbelastningen och överväg framtida expansion. Detta hjälper till att fastställa om en 200A, 300A eller annan konfiguration är lämplig.
Batterikapaciteten bör beräknas enligt faktisk belastning, nödvändig backup-varaktighet, batteriegenskaper och lokala driftsförhållanden.
Identifiera det antal växelströms- och likströmskretsar som krävs, strömbrytarpositioner, ingångs-/utgångsgrupper och krav på stegvis avstängning.
Bekräfta om den befintliga webbplatshanteringsplattformen kräver TCP/IP, RS485, RS232, torra kontakter, Modbus eller annan kommunikationsmetod.
Omgivningstemperatur, luftfuktighet, solstrålning, installationsplats, ventilation och underhållstillgänglighet bör alla beaktas vid val av system.
En projektbaserad urvalsprocess kan hjälpa till att förhindra både underdimensionerade system och onödig utrustningskapacitet, vilket förbättrar det totala värdet av investeringen.
HAGOE Electric Technology Co., Ltd. har varit engagerat i tillverkning av elektrisk utrustning sedan 2008, med produkttäckning som sträcker sig över DC-kraftsystem, UPS/EPS, kraftdistribution, automationskontroll, ny elektrisk utrustning för energi och relaterade intelligenta kraftsystem.
För internationella köpare som letar efter en tillverkare eller leverantör i Kina kan företagets fabriksbaserade ingenjörsmodell ge en mer integrerad upphandlingsprocess som omfattar tekniskt urval, tillverkning, testning, dokumentation och exportstöd.
HAGOE integrerar FoU-, ingenjörs-, tillverknings-, test- och exporttjänster. Dess produktionskapacitet inkluderar skåptillverkning, elektrisk montering, övervakningssystemintegration, systemdriftsättning och slutinspektion.
Enligt tillämplig produkt- och certifieringsomfång upprätthåller HAGOE ISO9001, ISO14001 och ISO45001 ledningssystem och har certifieringar inklusive CCC, CE, CB och RoHS. Företaget rapporterar också mer än 34 nationella patent.
För telekom EPC-entreprenörer, distributörer och systemintegratörer kan HAGOE stödja tekniskt urval, skräddarsydd lösningsdesign, offertförberedelse, produktionsspårning, inspektionsdokumentation, logistikkoordinering och fjärridrifttagning.
Ja. Telekomprojekt skiljer sig ofta åt i skåpdimensioner, belastningskrav, batterikapacitet, kommunikationsprotokoll, distributionsarkitektur och miljöförhållanden. Ett standardiserat skåp kan därför kräva tekniska justeringar före utplacering.
H5GY-serien kan anpassas för projektspecifika krav inklusive:
HAGOE tillhandahåller även OEM- och ODM-tjänster för internationella kunder, vilket gör att telekomentreprenörer och systemintegratörer kan utveckla ett elskåp kring sina projektspecifikationer snarare än att anpassa sitt projekt till en stel standardkonfiguration.
Den används för att tillhandahålla, distribuera, övervaka och skydda likström för utomhustelekominfrastruktur som 5G- och 4G-basstationer, FTTx-nätverk, åtkomstnätverk och datakommunikationsutrustning.
HAGOE H5GY-serien stöder 200A och 300A konfigurationer. Den slutliga kapaciteten bör väljas i enlighet med faktisk DC-belastning, framtida expansionskrav och batteribackupbehov.
Ja. Systemarkitekturen stöder ett batterifack och batterihanteringsfunktioner. Batterityp, kapacitet och kvantitet bör bestämmas enligt den nödvändiga backuptiden och projektbelastningen.
Ja. Beroende på konfiguration kan systemet stödja TCP/IP, RS485, RS232, RJ45 och torrkontaktgränssnitt. Ytterligare kommunikationsprotokoll som Modbus kan också konfigureras.
H5GY-serien använder en IP55 skyddskonfiguration för utomhusskåp, vilket hjälper systemet att uppfylla miljökraven för utomhustelekominstallationer.
Ja. HAGOE stöder OEM- och ODM-anpassning som täcker skåpstruktur, elektrisk konfiguration, övervakningsgränssnitt, varumärke, förpackning och relaterad teknisk dokumentation.
HAGOE tillhandahåller engelsk installationsdokumentation, teknisk fjärrstyrning, idrifttagningshjälp, driftutbildning och fjärrfelsökning. Stöd till större projekt kan samordnas efter projektkrav.
HAGOE är en tillverkare baserad i Wenzhou, Zhejiang, Kina. Företaget grundades 2008 och integrerar FoU-, tillverknings-, test-, försäljnings- och exporttjänster.
En pålitlig kraftinfrastruktur är grundläggande för att upprätthålla stabila 5G-kommunikationstjänster. En korrekt konstruerad5G utomhus DC-strömförsörjningspanelkan kombinera kraftomvandling, distribution, batteribackup, övervakning, miljöledning och skydd till en samordnad utomhuslösning. Detta integrerade tillvägagångssätt kan förenkla platsdistributionen samtidigt som det stödjer tillförlitlighetskraven för moderna telekomnätverk.
Med konfigurerbar kapacitet, IP55 utomhusskydd, batterihantering, fjärrkommunikation, anpassningsbar distribution och projektorienterat tekniskt stöd, erbjuder HAGOEs H5GY-serie ett praktiskt alternativ för telekomoperatörer, EPC-entreprenörer, distributörer och systemintegratörer. Om du planerar en ny 5G-webbplats, uppgraderar ett befintligt telekomnätverk eller skaffar ett anpassat likströmssystem utomhus från en kinesisk tillverkare,kontakta ossför att diskutera dina belastningskrav, batteribackuptid, skåpkonfiguration, kommunikationsprotokoll och projektspecifikationer med HAGOEs ingenjörsteam.
