Lågspänningsställverk används för att distribuera, kontrollera, skydda och övervaka elkraft på lågspänningssidan av kraftgenerering, transformatorstationer, industrianläggningar, kommersiella byggnader och infrastrukturprojekt.
För ett ingenjörsprojekt är valet av ett lågspänningsställverksskåp inte bara en fråga om att välja det lägsta priset eller den största märkströmmen. Skåpsstrukturen påverkarmatararrangemang, underhållsåtkomst, kretstäthet, motorstyrning, expansionsflexibilitet, installationsutrymme och driftsäkerhet.
HAGOE Electric Technology Co., Ltd. tillhandahåller fyra etablerade lågspänningsställverkskonfigurationer:
De tre första är vanligtvis förknippade med utdragbara/modulära konfigurationer, medan GGD är ett skåp av fast typ.
Istället för att behandla dessa fyra modeller som utbytbara väljer HAGOE skåpstrukturen enligt projektets distributionsarkitektur, belastningsegenskaper, underhållskrav, tillgängligt utrymme och framtida expansionsplan.

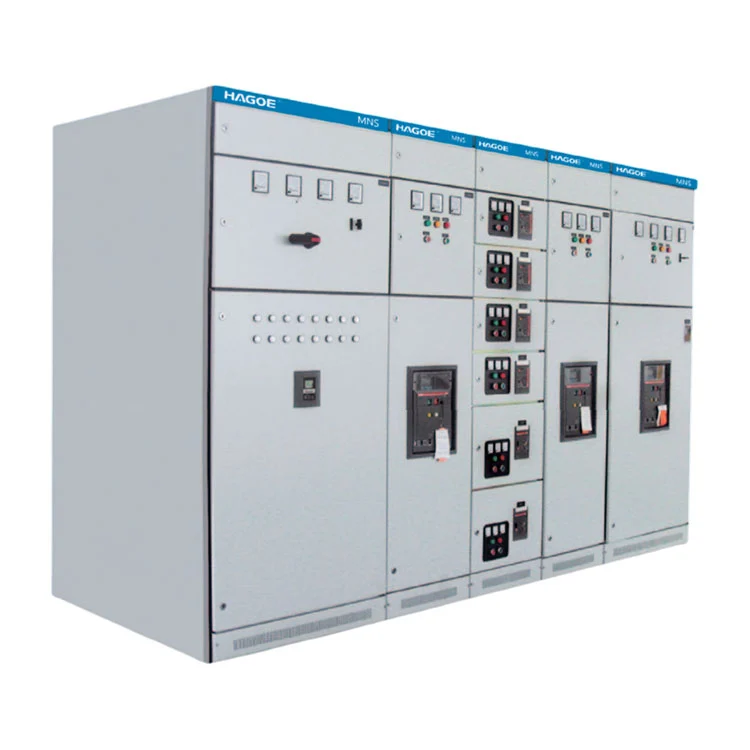

MNS är en modulär lågspänningsställverksplattform lämpad för projekt därhög kretstäthet, utdragbara enheter, driftsflexibilitet och underhållsbarhetär viktiga.
Dess modulära arkitektur gör att olika funktionsenheter kan arrangeras inom samma ställverkssystem. Beroende på konfigurationen kan MNS-system användas för kraftdistribution, motorstyrning, reaktiv effektkompensation och andra lågspänningstillämpningar.
MNS är särskilt lämplig för större industrianläggningar, kraftinfrastruktur, kommersiella byggnader och projekt där ställverket kan behöva rymma flera funktionella kretsar.
GCS är en utdragbar lågspänningsställverkskonfiguration som vanligtvis används förkraftfördelning, motorstyrning och centraliserad elstyrning.
Dess modulära lådstruktur gör att individuella funktionella enheter kan användas och underhållas utan att behandla hela skåpet som en enda fast enhet. Detta kan vara användbart där flera matare eller motorkretsar måste organiseras i ett relativt kompakt distributionssystem.
GCS anses vanligtvis för industrianläggningar, kraftanläggningar, petrokemiska installationer, metallurgi, textilproduktion och stora byggnader.

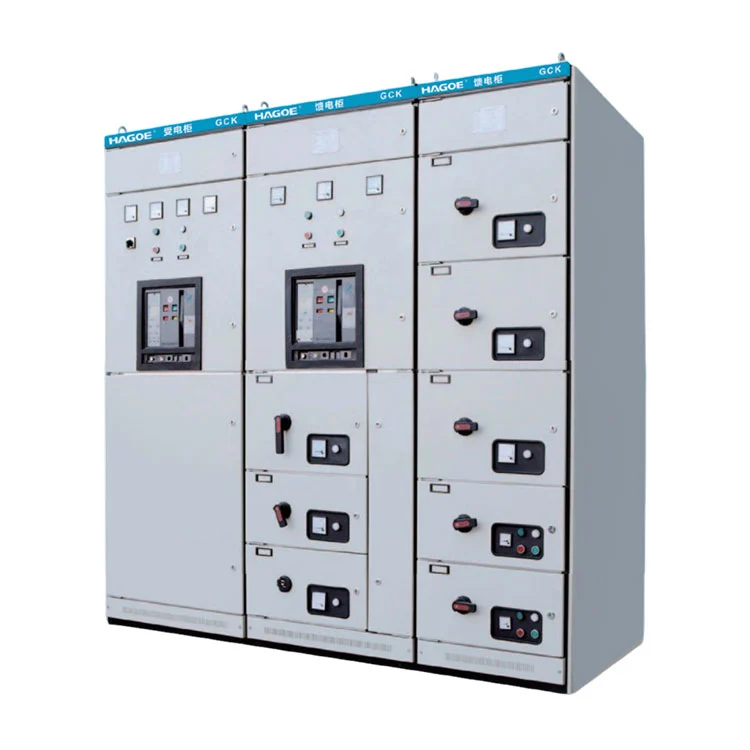

GCK är en utdragbar lågspänningsställverkskonfiguration designad kringkraftfördelning och motorstyrning.
Jämfört med mer modulära skåpsarkitekturer väljs GCK ofta för projekt där en praktisk kombination av kraftfördelning, motorstyrning och centraliserad styrning krävs utan onödigt komplex skåpkonfiguration.
Typiska tillämpningar inkluderar industriella produktionsanläggningar, distributionssystem, motorkontrollcenter och projekt där flera utgående kretsar måste hanteras från en centraliserad ställverksinstallation.

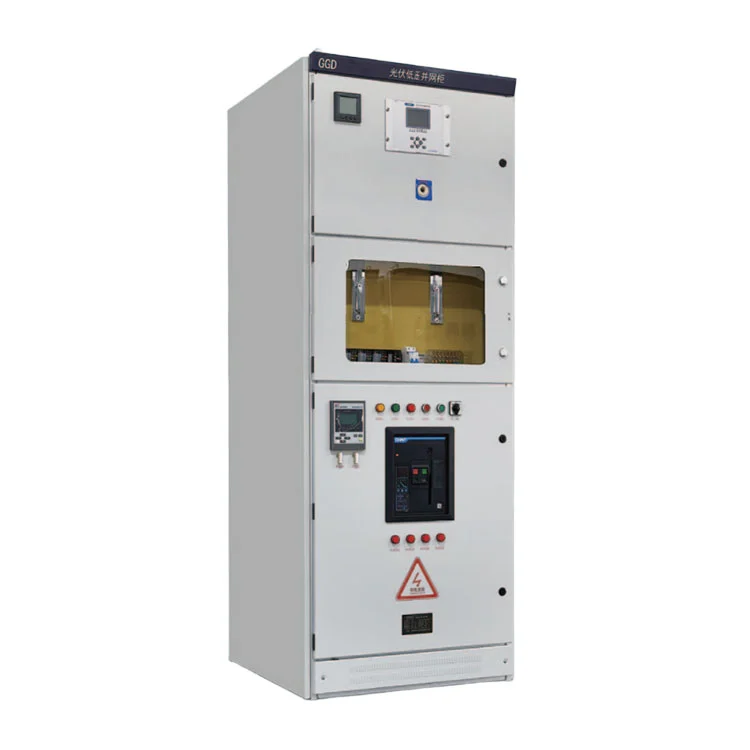

GGD tar ett annat tillvägagångssätt än de uttagbara konfigurationerna ovan. Det är enlågspänningsfördelningsskåp av fast typ, vilket gör den lämplig för projekt där huvudkravet är tillförlitlig och okomplicerad kraftdistribution snarare än frekvent byte av lådenhet eller modulär drift med hög densitet.
Dess fasta interna arrangemang kan vara fördelaktigt för konventionella distributionsrum, transformatorstationer, industrianläggningar och andra installationer där kretskonfigurationen är relativt stabil.
För projekt med förutsägbara matararrangemang och begränsade krav på frekventa enhetsbyten kan GGD erbjuda en praktisk lösning med fasta skåp.
Produktvalet bör börja med elsystemet snarare än skåpets namn.
En utdragbar konfiguration som MNS, GCS eller GCK kan övervägas där enskilda funktionella enheter behöver isoleras, dras tillbaka, inspekteras eller bytas ut.
En modulär skåparkitektur kan ge mer flexibilitet för att organisera flera matare och funktionella enheter inom det tillgängliga installationsutrymmet.
GGD fasta ställverk kan övervägas när kretsar inte kräver frekvent enhetsuttag och projektet prioriterar enkel fast distribution.
Valet bör inte bara beakta matarkapacitet utan ocksåmotorstartegenskaper, kontaktorarrangemang, skydd, styrkretsar och MCC-krav.
Den initiala skåpslayouten bör reservera lämpligt utrymme och funktionell kapacitet för framtida matare, ytterligare belastningar eller ändringar av distributionsarkitekturen.
| Ställverk | Strukturell riktning | Huvudsaklig teknikfokus | Typisk tillämpning |
|---|---|---|---|
| MNS | Modulär/utdragbar | Kretstäthet och flexibel konfiguration | Industrianläggningar, stora distributionssystem |
| GCS | Utdragbar / modulär | Distribution och motorstyrning | Industri- och kraftanläggningar |
| GCK | Uttagbar | Praktisk distribution och motorstyrning | Industriell distribution, MCC |
| GGD | Fast | Stabil konventionell distribution | Distributionsrum, transformatorstationer, industrianläggningar |
Obs: Faktiska klassificeringar, skyddsklass, fack, lådkonfiguration, samlingsskenor och komponentval beror på den specifika designen och projektkraven. Produktkonfigurationen bör bekräftas mot tillämplig teknisk specifikation och projektstandard.
HAGOEs lågspänningsställverksverksamhet stöds av dess bredare kapacitet för tillverkning av elektrisk utrustning.
Företaget grundades i2008 i Wenzhou, Zhejiang, och har mer än18 års erfarenhetinom kraftöverföring och distribution, kraftelektronik, industriell automation och elektrisk utrustning med ny energi.
Dess tillverkningsresurser inkluderarlaserskärningsutrustning, CNC-bockningsmaskiner, automatiserad stansutrustning, SMT-produktionslinjer, åldringstestsystem och elektrisk testutrustning.
För ställverkstillverkning är denna kombination relevant eftersom skåpkvaliteten inte bara beror på de valda elektriska komponenterna utan också påplåtnoggrannhet, samlingsskenor, monteringskvalitet, ledningskonsistens, isolering, mekanisk drift och slutlig elektrisk testning.
HAGOE verkar underISO9001, ISO14001 och ISO45001ledningssystem och kan tillhandahålla relevant produktdokumentation, inspektionsregister, certifieringsdokument och tekniska filer enligt projektkrav.
