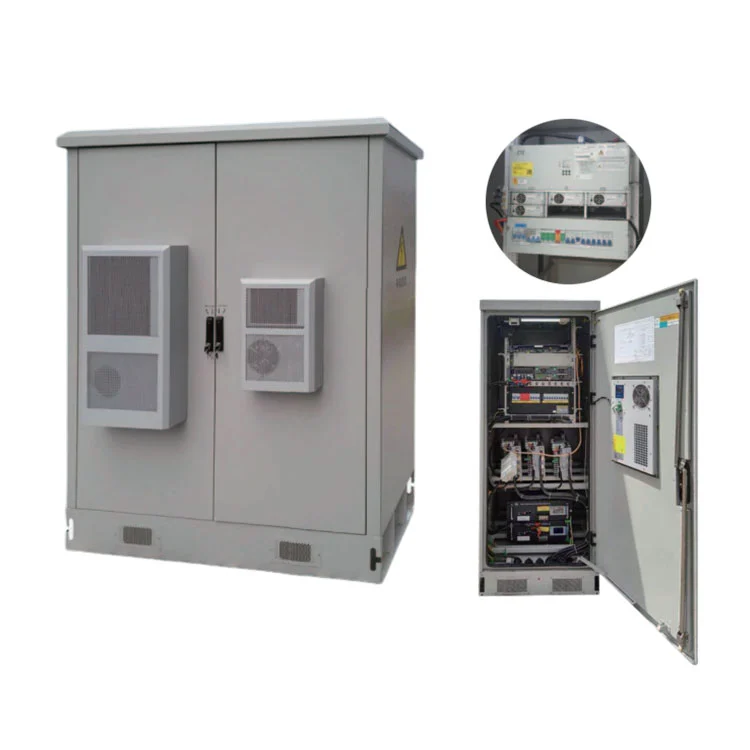

HAGOE H5GY-serien5G utomhus DC-strömförsörjningspanelintegrerar AC/DC-distribution, 48V DC-strömkonvertering, batterihantering, övervakning, termisk hantering och överspänningsskydd i ett utomhusskåp. Med200A och 300A konfigurationer, IP55-skydd, TCP/IP-kommunikation och fjärrövervakning, den är designad för 5G-basstationer, FTTx, datakommunikation och åtkomstutrustning där stabil likström krävs.
A 5G utomhus DC-strömförsörjningspanelär mer än en konventionell DC-panel installerad utomhus. Telekomkraftutrustning måste bibehålla stabil DC-utgång samtidigt som den hanterar temperaturfluktuationer, fukt, damm, blixtnedslag, batteriåldring, begränsat installationsutrymme och fjärrunderhållskrav.
DeHAGOE H5GY-serienföljer en integrerad arkitektur med ett skåp, som kombinerar AC/DC-distribution, likriktareffekt, batterihantering, övervakning, värmestyrning och skyddsfunktioner i ett utomhusskåp. Denna konfiguration är avsedd att förenkla platsinstallationen och stödja kontinuerlig drift av5G, 4G, FTTxoch annan kommunikationsutrustning.
HAGOE H5GY-serien— Integrerad utomhuslikströmslösning för 5G/4G-telekomsajter.
Kombinerar AC/DC-distribution, likriktare, batterihantering, övervakning och värmehantering i ett IP55-skåp.
H5GY-serien stolpmonterad 48V DC-strömförsörjningär designad kring48V DCkraftarkitektur som vanligtvis används av telekomutrustning. Systemet kan integreraH48S-serieninbyggd DC48V-strömförsörjning, övervakningsmodul, likriktarmoduler, AC/DC-distribution och batterisystem enligt önskad konfiguration.
För telekomentreprenörer och systemintegratörer innebär detta att elskåpet kan konfigureras kring den faktiska lastprofilen istället för att tvinga varje projekt till en fast konfiguration.
Utrustningsfacket och batterifacket antarteknik för isolering av luftkanalerför att separera driftsmiljöerna för kraftelektronik och batterier. Detta hjälper till att minska inverkan av värme som genereras av strömsektionen på batterifacket.
Systemet kan även konfigureras med funktioner för miljöövervakning och temperaturkontroll. För projekt som utsätts för höga omgivningstemperaturer eller betydande dag/natt temperaturvariationer blir värmehantering en viktig del av batteri- och systemtillförlitlighet.
Den integrerade övervakningsarkitekturen stöder funktioner som t.exbatterikapacitetsberäkning, temperaturkompensation, online batteritestning, automatisk spänningsreglering och strömbegränsning.
Dessa funktioner gör det möjligt för operatörer att övervaka drifttillståndet för DC-systemet och batteriet i stället för att endast förlita sig på lokal inspektion. Batterirelaterade parametrar kan integreras i det övergripande övervakningssystemet enligt den valda konfigurationen.
Systemet ger ensömn energisparfunktionför kommunikationsplatser där belastningsförhållandena varierar över tiden. Syftet är att minska onödig strömförbrukning samtidigt som den nödvändiga strömförsörjningen för kommunikationsutrustningen bibehålls.
Detta är särskilt relevant för distribuerade telekomsajter där många skåp arbetar kontinuerligt och energiförbrukningen ackumuleras på ett stort antal platser.
| Föremål | Tekniska parametrar | Obligatoriskt / Valfritt |
|---|---|---|
| Märk ingångsspänning | AC 380 V ±20 % | — |
| Nominell frekvens | 50 Hz ±10 % | — |
| Nominell utspänning | DC 110 V / DC 220 V | — |
| Utspänningsområde | DC 90–130 V / DC 180–260 V | — |
| Laddningsmodul | HG-T, HG-Z, HG-F | Nödvändig |
| Laddningsmodul ström | 10 A, 20 A, 30 A / 5 A, 10 A, 20 A, 30 A | Nödvändig |
| Batteriinspektionsmodul | HG-X: Upp till 4 moduler (≤4) | Nödvändig |
| Grenisoleringsmodul | HG-I: Upp till 16 moduler (≤16) | Frivillig |
| Invertermodul | HG-N1K(1K, 2K, 3K, 5K) | Frivillig |
| Switching Value Module | HG-K: Upp till 16 moduler (≤16) | Frivillig |
| Skåpskroppsstorlek | 800 × 600 × 2260 mm(eller 2360 mm) | Icke-standard och anpassningsbar |
| Batteriövervakningsmodul | Upp till 32 moduler (≤32) | Frivillig |
Konfigurationen kan inkludera övervakningsmoduler, likriktarmoduler, AC/DC-distribution, torra kontakter och rackstrukturer enligt projektkrav.
Distributionsdelen kan stödja upp tillInstallationspositioner för 24P AC/DC effektbrytare, med specifik AC- och DC-allokering beroende på den valda skåpkonfigurationen.
Övervaknings- och styrarkitekturen kan stödja6 ingångar och 6 utgångarmed anpassningsbar tilldelning, tillsammans med växelströmsmätning, detektering av strömförbrukning för flera användare, avstängningskontroll på flera nivåer ochTCP/IPkommunikation.
Teknisk anmärkning:Slutlig likriktarmängd, batterikapacitet, ingångs-/utgångskonfiguration och brytararrangemang bör bekräftas mot projektets belastningsberäkning, backup-tidskrav och telekomutrustningskonfiguration före offert.
Innan du väljer en5G utomhus DC-strömförsörjningspanel, ska inköps- och ingenjörsteam bekräfta fem parametrar:
Lastkapacitet:Bestäm den totala kontinuerliga DC-belastningen och förväntad framtida expansion innan du väljer 200A- eller 300A-konfigurationen.
Krav på säkerhetskopiering:Batterikapaciteten bör beräknas utifrån den erforderliga backuptiden, faktisk belastning och lokala driftsförhållanden snarare än att väljas endast av skåpets kapacitet.
Distributionsarrangemang:Bekräfta de erforderliga AC/DC-brytarpositionerna, antalet ingångar och utgångar och om flera belastningsgrupper kräver stegvis avstängning.
Kommunikationsprotokoll:Bekräfta om webbplatshanteringsplattformen kräverTCP/IP, RS485, RS232eller torrkontaktlarmgränssnitt.
Miljöförhållanden:Omgivningstemperatur, luftfuktighet, solexponering, installationsplats och underhållsförhållanden bör beaktas när man väljer konfiguration för värmehantering i skåpet.
Denna projektbaserade urvalsmetod hjälper till att undvika både underdimensionerade system och onödig utrustningskapacitet.
För standard väggmonterade eller kompakta DC-system tillhandahåller HAGOE engelsk installationsdokumentation och teknisk fjärrstyrning.
För medelstora DC-paneler och kompletta elskåp kan ingenjörer tillhandahålla installations- och idrifttagningsstöd enligt projektupplägget. För större transformatorstationer, solcellsprojekt eller EPC-projekt kan HAGOE utarbeta en dedikerad installations- och idrifttagningsplan och koordinera idrifttagning av utrustning med det övergripande byggschemat.
Installationsstöd inkluderardriftutbildning, idrifttagningsvägledning och fjärrfelsökning, hjälper kundens underhållsteam att bli bekanta med rutindrift.
DeH5GY-serien Outdoor Telecom Power Cabinet / IOPUkan användas som en utomhuslikströmsplattform för mobilkommunikationsplatser där utrustning kräver stabil48V DCström och batteribackup.
För distribuerad fiberåtkomst och kommunikationsnoder kan den integrerade skåpdesignen kombinera kraftomvandling, batteribackup, övervakning och distribution i en kompakt utomhusinstallation.
Systemet kan stödja kommunikation och åtkomstutrustning som kräver en centraliserad48V DCströmkälla med fjärrövervakning och larmgränssnitt.
IP55skydd, miljöövervakning, batterihantering och stöldskydd gör systemet lämpligt för platser där regelbunden manuell inspektion är begränsad.
För befintliga 3G/4G-platser som uppgraderas till 5G kan systemet konfigureras enligt det nya belastningskravet, distributionsarrangemanget och kraven för batteribackup.
HAGOE har varit engagerad i tillverkning av elektrisk utrustning sedan dess2008, med produkttäckning som sträcker sig från DC-kraftsystem och UPS/EPS till kraftdistribution, automationskontroll och ny elektrisk utrustning för energi. Detta gör att telekomprojekt kan koordineras med relaterade elsystem genom ett ingenjörsteam.
Företaget driver sin egen produktionsbas och integrerarFoU, ingenjörskonst, tillverkning, testning och exporttjänster. Standardprodukter kan levereras tillsammans med skräddarsydda skåpdimensioner, distributionsarrangemang, kommunikationsgränssnitt och övervakningskonfigurationer.

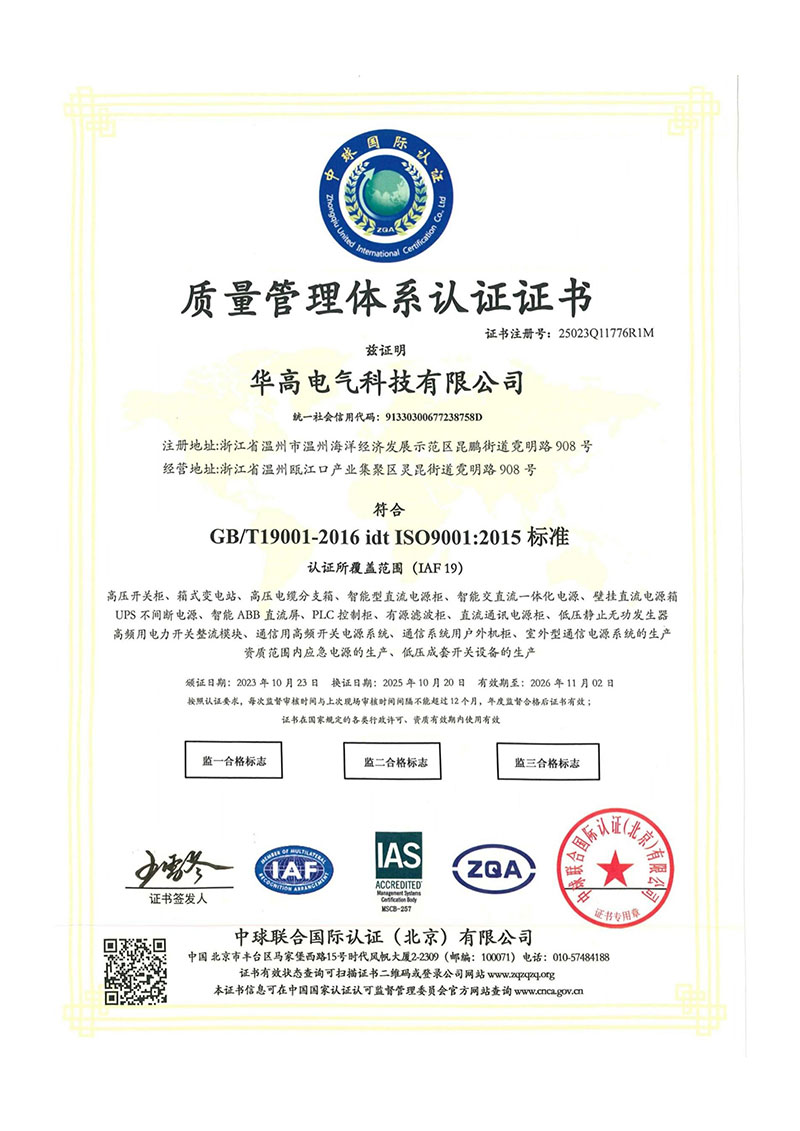

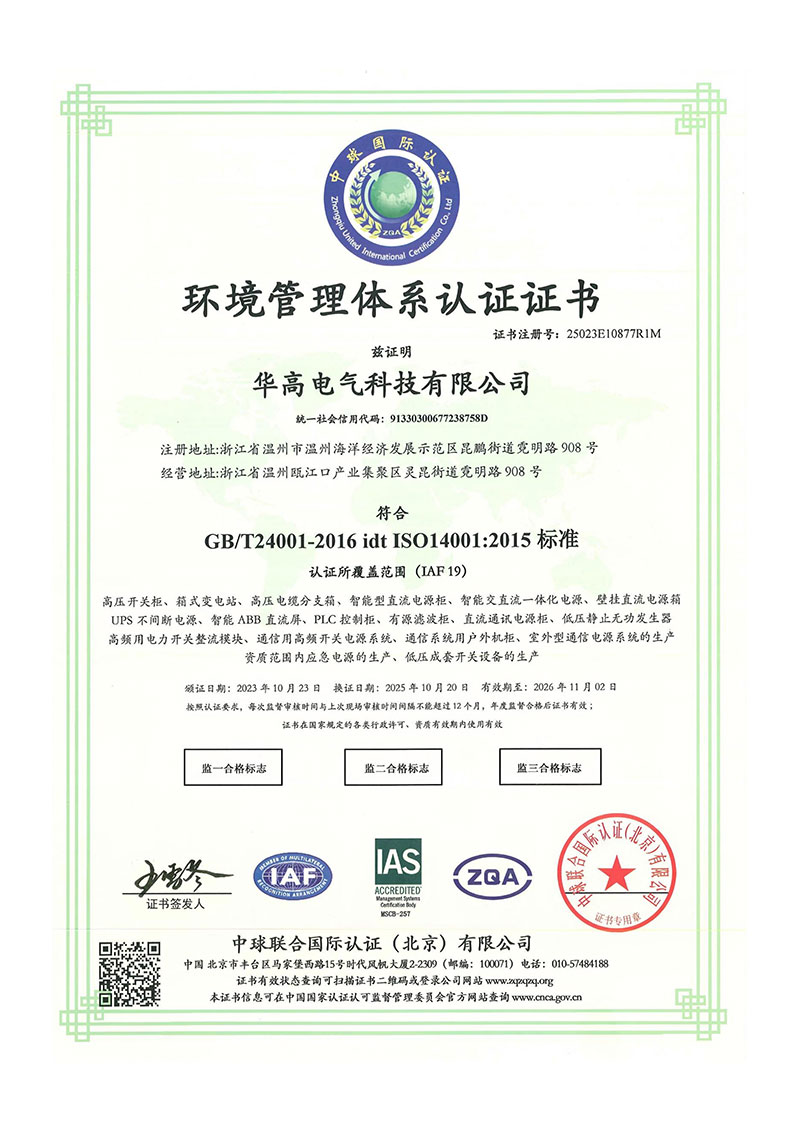

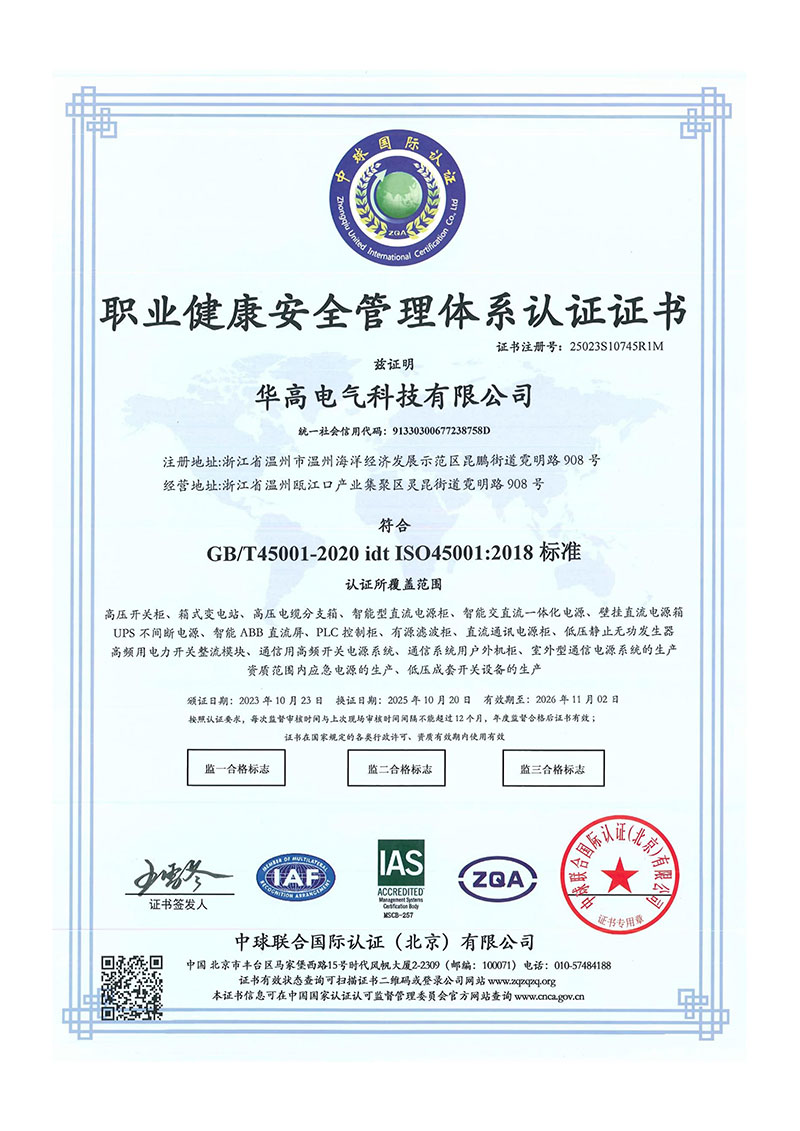

HAGOE har erhållit34+ nationella patentoch underhåller certifieringar och ledningssystem inklusiveISO9001, ISO14001, ISO45001, CCC, CE, CB och RoHS, enligt tillämplig produkt och certifieringsomfång.
För internationell upphandling kan tekniska dokument innefatta produktmanualer, elritningar, besiktningsrapporter, certifieringsdokument, packlistor och installationsanvisningar.
För telekom EPC-entreprenörer, distributörer och systemintegratörer tillhandahåller HAGOE tekniskt urval, skräddarsydd lösningsdesign, offertstöd, produktionsspårning, inspektionsdokumentation, logistikkoordinering och fjärridrifttagningssupport.
För standardval och grundläggande kraftfördelningssystem kan ingenjörsteamet normalt tillhandahålla en preliminär konfiguration och offert inom1 arbetsdag. Mer komplexa kundanpassade projekt utvärderas utifrån deras tekniska omfattning.
HAGOE Electric Technology Co., Ltd.etablerades i2008i Wenzhou, Zhejiang, Kina, med tillverknings- och ingenjörskapacitet som täcker kraftdistribution, kraftelektronik, ny energi och intelligenta kraftsystem.
För utomhustelekomkraftsystem inkluderar produktionen skåptillverkning, elmontage, övervakningssystemintegration, systemdriftsättning och slutinspektion. Produktionsbasen är utrustad medTRUMPF laserskärmaskiner, AMADA CNC bockningsmaskiner, automatiserad revolverstansutrustning, SMT-produktionslinjer och intelligenta åldringstestsystem, tillsammans med utrustning för EMC, IP-skydd och miljötester.
Bolaget verkar underISO9001, ISO14001 och ISO45001ledningssystem och utvecklar produkter i enlighet med gällande GB- och IEC-krav. Projektspecifika besiktningsrapporter, certifikat och teknisk dokumentation kan levereras enligt kundens önskemål.
DeH5GY-serien utomhus integrerat likströmssystemkan anpassas för teleoperatörer, EPC-entreprenörer, distributörer och systemintegratörer som kräver en projektspecifik konfiguration.
Anpassning kan täckaskåpstruktur, utseende, logotyp, förpackning, distributionsarrangemang, övervakningsgränssnitt, kommunikationskonfiguration och utvalda elektriska komponenter. HAGOE tillhandahåller även OEM/ODM-tjänster för internationella kunder och kan koordinera skräddarsydd teknisk dokumentation med den levererade utrustningen.
Ja. DeH5GY-serien5G utomhus DC-strömförsörjningspanel är speciellt utformad för utomhuskommunikationsströmtillämpningar inklusive5G, 4G, FTTx, datakommunikation och åtkomstutrustning. De48V DCarkitektur, batteriintegration, övervakning och skydd för utomhusskåp gör den lämplig för telekomanläggningens kraftinfrastruktur.
Den medföljande H5GY/H48S-konfigurationsinformationen inkluderar200A och 300Asystemkonfigurationer. Den slutliga kapaciteten bör väljas enligt den faktiska DC-belastningen, expansionskrav och batteribackupdesign.
Systemarkitekturen stöder ett batterifack och batterihanteringsfunktioner. Den faktiska batteritypen, kapaciteten och kvantiteten bör bekräftas enligt den nödvändiga backuptiden och projektbelastningsberäkningen.
Ja. Beroende på den valda konfigurationen inkluderar kommunikationsgränssnittTCP/IP, RS485, RS232och torra kontakter. Övervakningsfunktioner kan konfigureras för projektets fjärrhanteringsplattform.
Ja. Produktkonfigurationen stöderAC, DC och signalblixtskydd, med B+C överspänningsskydd tillgängligt enligt projektkonfigurationen.
Ja. HAGOE tillhandahållerOEM/ODMoch teknisk anpassning som omfattar skåpstruktur, elektrisk konfiguration, övervakningsgränssnitt, varumärke, förpackning och relaterad teknisk dokumentation.
Den medföljande konfigurationen angerIP55skydd för uteskåpet.
Ja. HAGOE tillhandahåller engelska installationsmanualer, teknisk fjärrstyrning och idrifttagningssupport. Stöd på plats kan även ordnas för större eller mer komplexa projekt beroende på projektets omfattning.
Beroende på beställning och projektkrav kan HAGOE tillhandahålla produktmanualer, elritningar, inspektionsrapporter, certifieringsdokument, packlistor och annan teknisk dokumentation som krävs för projektleverans.
Ja. HAGOE inför inte en universell obligatorisk MOQ.En enhetkan beställas för standardprodukter, medan skräddarsydda projekt utvärderas enligt önskad konfiguration.
HAGOE är entillverkarebaserat i Wenzhou, Zhejiang, Kina, etablerat i2008. Företaget integrerar FoU, tillverkning, testning, försäljning och exporttjänster och driver sina egna produktionsanläggningar.
För standardprodukter i lager kan leverans ordnas så snabbt som3 arbetsdagarefter betalning, i mån av lagertillgång. Standard batchordrar kräver i allmänhet7–10 arbetsdagar, medan anpassade beställningar vanligtvis kräver15–30 arbetsdagar, beroende på konfiguration och projektkomplexitet.
