HAGOE GZDW DC-strömförsörjningspanelger tillförlitlig DC-hjälpkraft för transformatorstationer, kraftverk och industrisystem, med 110V/220V uteffekt, modulär laddning och intelligent övervakning.

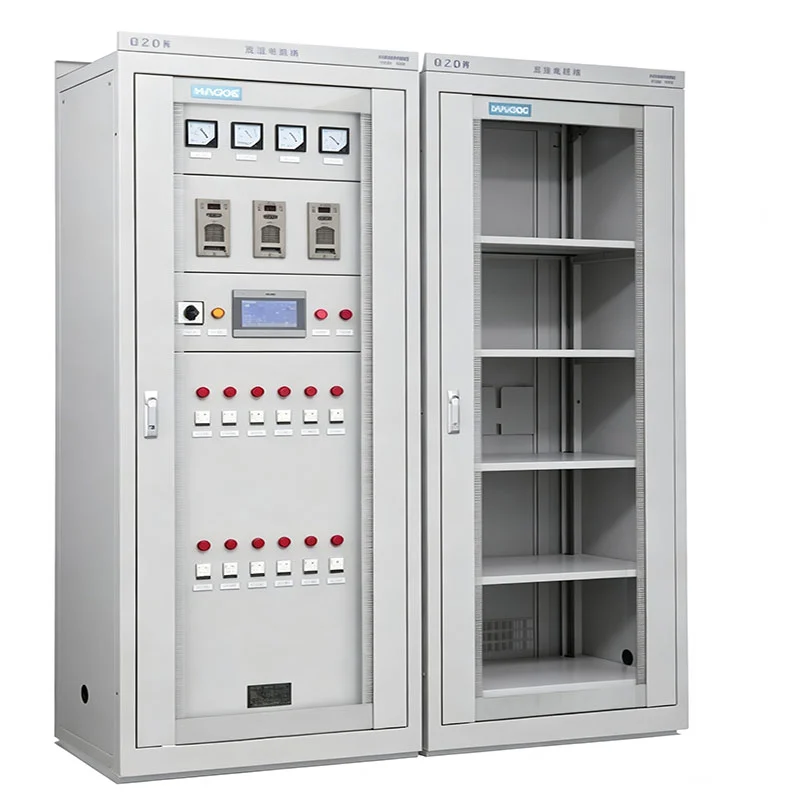

HAGOE GZDW DC-strömförsörjningspanelär ett integrerat DC-hjälpkraftsystem designat för transformatorstationer, kraftverk, industrianläggningar och kritisk elektrisk infrastruktur. Utvecklad avHAGOE Electric Technology Co., Ltd., en tillverkare av strömförsörjningsutrustning etablerad i2008, denGZDW-serienkombinerar AC/DC-konvertering, batteriladdningshantering, DC-distribution, isolationsövervakning och intelligent systemövervakning i ett skåp.
Till skillnad från ett enkelt DC-laddarskåp,GZDW-systemär designad som en komplett likströmsdriftlösning. Den ger stabil likström för reläskydd, ställverksdrift, automationsutrustning, kommunikationssystem och andra sekundära kretsar som kräver kontinuerlig strömtillgång.
Systemet stöder flera batterikonfigurationer, inklusive:

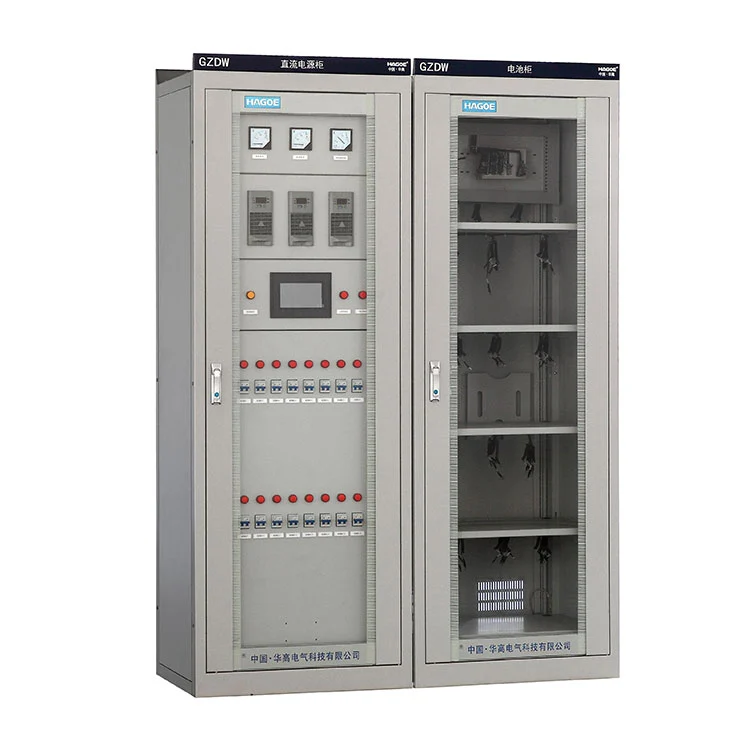

GZDW bly-syra DC strömförsörjningspanel

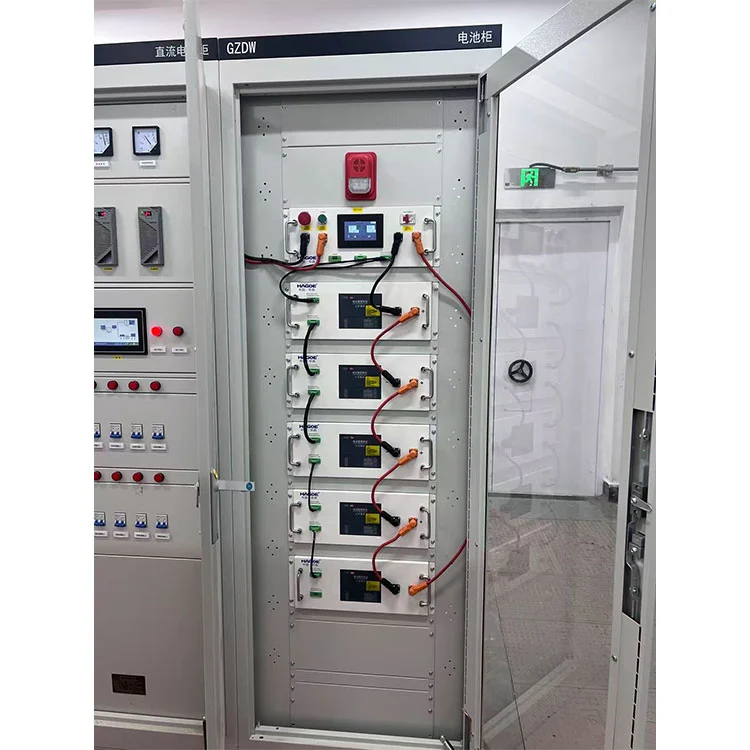

GZDW Litium DC-strömförsörjningspanel

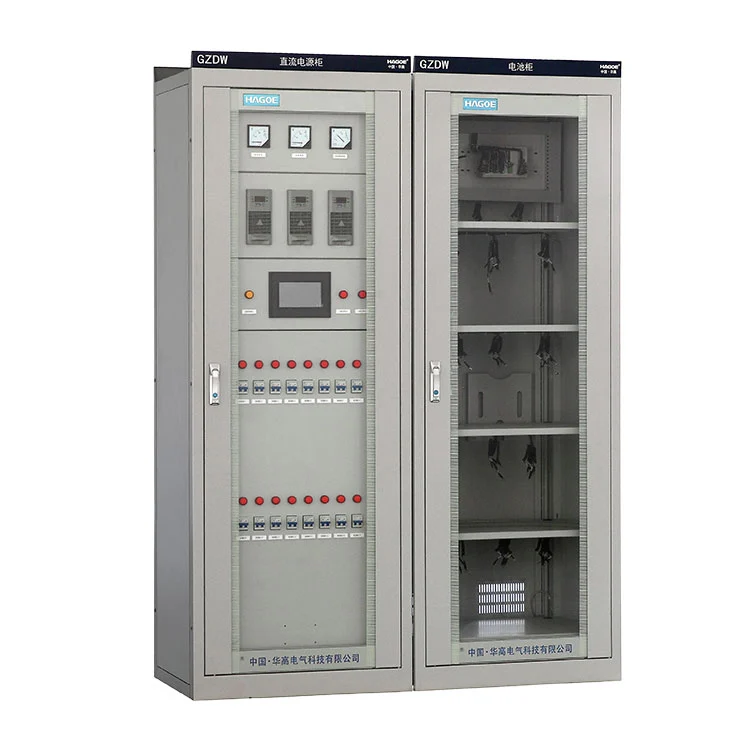

GZDW Ni-Cd DC strömförsörjningspanel
Den är också konfigurerbar som48V DC laddarskåp, 110V DC laddarskåpoch220V DC laddarskåpenligt spänningskraven för olika applikationer.
Med modulära laddningsenheter, intelligent övervakning och flera kommunikationsmöjligheterGZDW-serientillhandahåller en flexibel likströmsplattform för inhemska och utländska EPC-projekt.
I moderna transformatorstationer och industriella elektriska system påverkar DC-strömtillförlitligheten direkt driften av skyddsreläer, brytare och automationsutrustning.
DeGZDW DC-strömförsörjningspanelintegrerar följande funktionssektioner:
AC-ingång och likriktning
Systemet konverterarAC380Vineffekt till stabil DC-utgång genom högeffektiva laddningsmoduler. Flera laddningsmoduler kan fungera parallellt för att förbättra redundans och underhållsflexibilitet.
Batteriladdning och hantering
Systemet stöder flytladdning, utjämningsladdning och batterihanteringsfunktioner. Olika batterityper kan väljas enligt projektkrav, inklusive bly-syra, litium och Ni-Cd batterier.
DC distribution
DC-utgången distribueras genom oberoende matarkretsar med skydds- och övervakningsfunktioner, vilket ger pålitlig ström för sekundär utrustning.
Systemövervakning
Den intelligenta övervakningsenheten registrerar kontinuerligt driftförhållanden, larm och historiska händelser, vilket hjälper operatörer att identifiera systemstatus och underhållskrav.
DeHG-E5(7 tum) ochHG-E6(10,4 tum) övervakningssystem representerar HAGOEs utveckling från traditionella nyckelmanövrerade DC-system till intelligenta industriella pekkontrollplattformar.
Övervakningssystemet stöder olika DC-systemarkitekturer:
Enkelt batteri med enkel laddare, Enkelt batteri med dubbla laddare, Dubbla batterier med enkel laddare, Dubbla batterier med dubbla laddare
Den industriella färgpekskärmen ger ett tydligare gränssnitt för drift, parameterinställning och felanalys.
De viktigaste övervakningsfunktionerna inkluderar:
Laddningsmodulövervakning, Batteriinspektion, Filialisoleringsövervakning, Switchstatusövervakning, Historisk felregistrering, Kommunikationshantering
Systemet kan lagramer än 500 000 historiska fel- och driftregister, ger värdefullt datastöd för underhållsanalys.
Tillgängliga kommunikationsgränssnitt:
RS232
RS485
RJ45 Ethernet
Valfria kommunikationsprotokoll inkluderar:
MODBUS
IEC61850
CDT
Stöder olika likströmsförsörjningskrav
DeGZDW-serienkan konfigureras med olika batteriteknologier enligt applikationskrav.
DeGZDW bly-syra DC strömförsörjningspanelär fortfarande en allmänt använd konfiguration för konventionella transformatorstationer och industriella applikationer på grund av dess mogna teknik, stabila prestanda och kostnadsfördelar.
DeGZDW Litium DC-strömförsörjningspanelär lämplig för projekt som kräver högre energitäthet, minskat underhållsbehov och kompakt installationsutrymme.
Batterihanteringssystem (BMS) integration kan övervägas enligt projektspecifikationer.
DeGZDW Ni-Cd DC strömförsörjningspanelkan appliceras i krävande miljöer där stor temperaturtolerans och lång livslängd är viktiga faktorer.
HAGOE kan rekommendera lämplig batterikonfiguration baserat på spänningsnivå, installationsmiljö, driftsförhållanden och underhållskrav.
| Parameter | Specifikation |
|---|---|
| Märk ingångsspänning | AC 380V ±20% |
| Nominell frekvens | 50Hz ±10 % |
| Nominell utspänning | DC 110V / DC 220V |
| Utspänningsområde | DC 90–130V / DC 180–260V |
| Laddningsmoduler | HG-T, HG-Z, HG-F |
| Laddningsmodul ström | 10A, 20A, 30A; 5A, 10A, 20A, 30Aberoende på modul |
| Batteriinspektionsmodul | HG-X, upp till 4 moduler |
| Grenisoleringsövervakning | HG-J, upp till 16 moduler |
| Invertermodul | HG-N1K, 1K / 2K / 3K / 5K |
| Switching Value Module | HG-K, upp till 16 moduler |
| Övervakningsskärm | HG-E57-tums /HG-E610,4 tum |
| Kommunikationsgränssnitt | RS232 / RS485 / RJ45 |
| Kommunikationsprotokoll | MODBUS, IEC61850, CDTfrivillig |
| Historiska rekord | Mer än 500 000fel- och driftregister |
| Skåpets mått | 800 × 600 × 2260 mm / 2360 mm |
| Skåpskonfiguration | Ej standardmått tillgängliga på begäran |
För en projektspecifik konfiguration bör den slutliga laddningskapaciteten, batterikapaciteten, antalet matarkretsar och övervakningsmoduler bestämmas från DC-belastningslistan och systemdesign i stället för att väljas från enbart den nominella skåpspecifikationen.

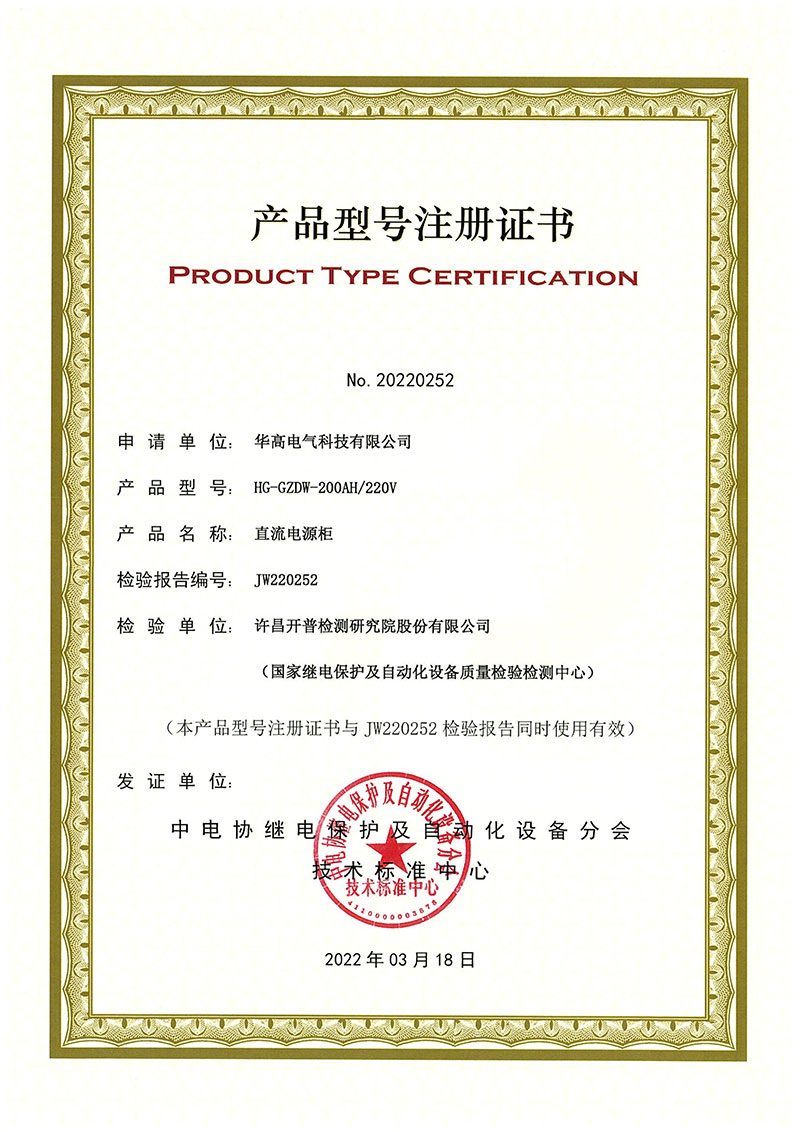

DeHG-GZDW-200AH/220V DC strömförsörjningspanelhar genomgått typprovning avXuchang Kaipu Testing and Research Institute Co., Ltd.Testprovet identifierades somAC380V / DC220V / 40A, med en enhet inlämnad för testning.
Testet genomfördes från9 mars till 14 mars 2022, under rapport nr.JW220252. Testningen klassificerades som entypprov, med testbasen inklusiveDL/T 459-2017, Electric Power DC Power Supply Utrustning, tillsammans medGB/T 17626.18-2016för immunitetstestning av dämpade oscillerande vågor.
Enligt rapportens slutsats, de testade föremålenuppfyllde kraven i tillämpliga teststandarder.
| Punkt | Testrapportinformation |
|---|---|
| Produkt | DC-strömförsörjningspanel |
| Modell | HG-GZDW-200AH/220V |
| Exempelspecifikation | AC380V / DC220V / 40A |
| Provkvantitet | 1 enhet |
| Rapport nr. | JW220252 |
| Testtyp | Typtest |
| Testperiod | 9–14 mars 2022 |
| Teststandard | DL/T 459-2017 |
| EMC-testbas | GB/T 17626.18-2016 |
| Testlaboratoriet | Xuchang Kaipu Testing and Research Institute Co., Ltd. |
| Test slutsats | Testade föremål uppfyllde tillämpliga krav |
Denna rapport germodellspecifika testbevisför HG-GZDW-200AH/220V-konfigurationen och kan refereras under teknisk utvärdering och projektupphandling. Testrapporten bör beaktas tillsammans med aktuell produktkonfiguration och projektspecifika tekniska krav.
Sammanfattning av testrapport
HG-GZDW-200AH/220V DC-strömförsörjningspanelen klarade typtestning vid Xuchang Kaipu Testing and Research Institute Co., Ltd. i mars 2022. Alla testade föremål uppfyllde kraven i DL/T 459-2017 och GB/T 17626.18-2016.
Rapport nr JW220252 finns tillgänglig för teknisk referens och projektupphandlingsdokumentation.
Byggd kring HAGOEs erfarenhet av tillverkning av likströmsutrustning

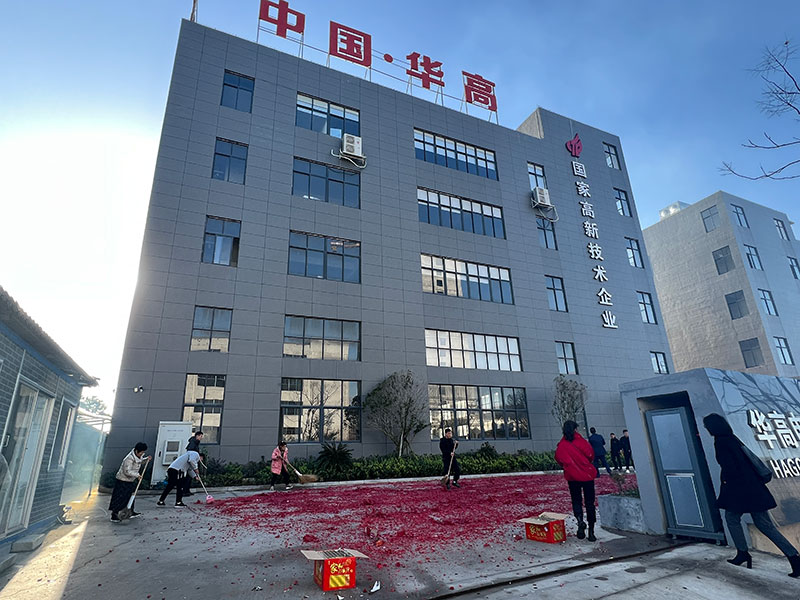

HAGOE Electric Technology Co., Ltd.etablerades i2008i Wenzhou, Kina, med tillverkningserfarenhet som täcker DC-strömförsörjningsskåp, AC/DC-integrerade kraftsystem, UPS-system, ställverk, transformatorstationer och elektriska lågspänningsaggregat.
För GZDW-projekt innebär tillverkning mer än skåpmontering. Laddningsmodulerna, övervakningskomponenterna, skyddsanordningarna, interna ledningar och DC-distributionssektionerna måste fungera som ett koordinerat system.

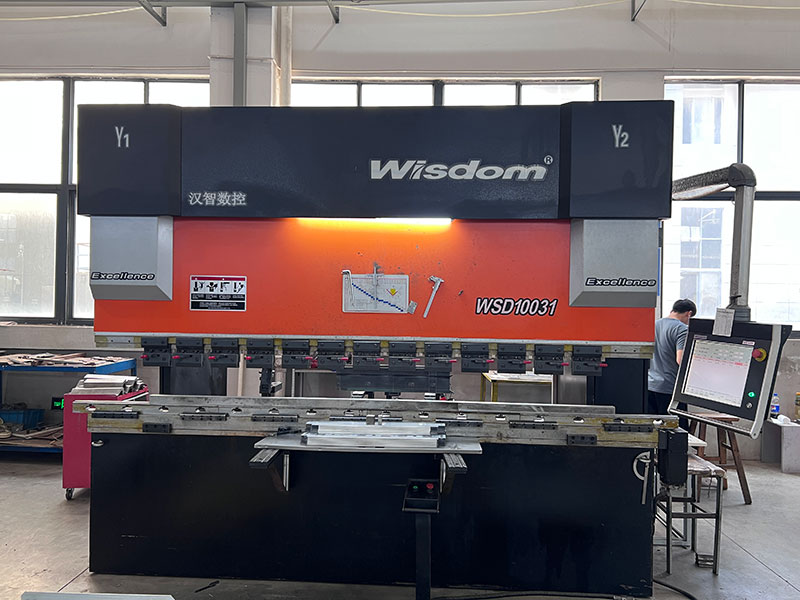

Produktionskvalitetskontroll omfattar nyckelstadier inklusive:

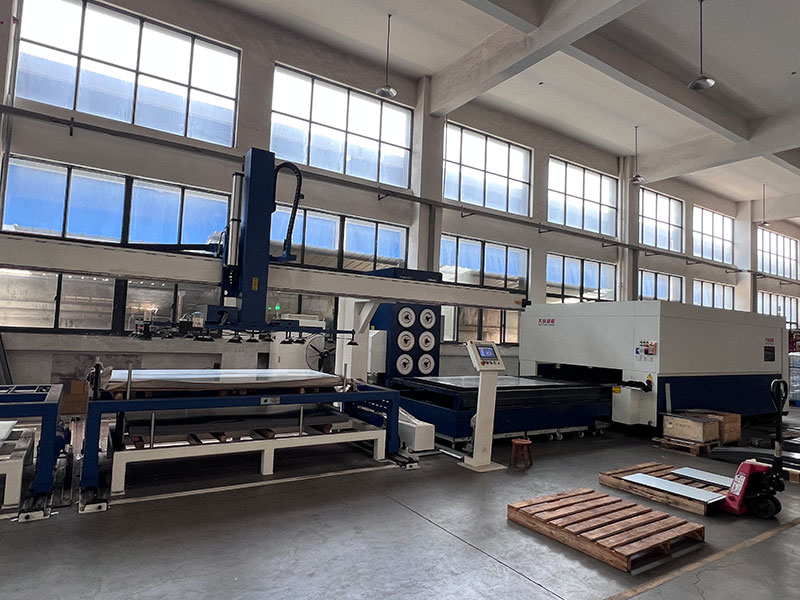

Skåptillverkning och efterbehandling— Plåtbearbetning, kapslingsmontering och ytbehandling slutförs enligt godkända skåpritningar.
Elektrisk montering— Samlingsskenor, laddningsmoduler, övervakningsenheter, skyddskomponenter och plintar installeras enligt den godkända elektriska konfigurationen.
Ledningsverifiering— Intern kabeldragning, terminalidentifiering och kretsanslutningar kontrolleras mot de godkända ritningarna före testning.
Funktionsbesiktning— Laddningsfunktioner, övervakningsgränssnitt, larmsignaler, kommunikationsgränssnitt och relevanta kopplingsfunktioner verifieras enligt projektets krav.
HAGOE verkar underISO 9001:2015, ISO 14001:2015ochISO 45001:2018certifierade ledningssystem. Det certifierade tillverkningsomfånget täcker DC-strömförsörjningsskåp och annan elektrisk kraftutrustning, vilket ger en dokumenterad kvalitetsledningsbas för projektproduktion.
DeGZDW-serienär i första hand avsedd för applikationer där likström måste finnas tillgänglig för skydd, styrning och hjälputrustning.
Systemet kan tillhandahålla DC-driftkraft för reläskydd, effektbrytare, automationsutrustning, signalering och andra sekundära system.110V och 220V DCkonfigurationer täcker vanliga DC-spänningskrav för transformatorstationen.
Fabriker, gruvor, metallurgianläggningar, kemiska anläggningar och andra industrianläggningar kan användaGZDW-systemsom en dedikerad DC-källa för kontroll- och skyddskretsar.
Järnvägstransitering och andra infrastrukturprojekt kan kräva centraliserad likström för styr-, signal- och kommunikationsrelaterad utrustning. Den modulära övervakningsarkitekturen gör att systemet kan konfigureras enligt projektets krav.
För applikationer som använder lägre spänningssystem kan HAGOE utveckla motsvarande konfigurationer som t.ex48V DC laddarskåp, med förbehåll för de batteri- och laddningsspecifikationer som krävs.
Den slutliga applikationskonfigurationen beror på DC-belastningen, batteriautonomikrav, laddningskapacitet och projektskyddsschema.
Att välja en GZDW-leverantör handlar inte bara om att skaffa ett skåp med rätt spänningsetikett. För ett konstruerat DC-kraftsystem måste leverantören förstå förhållandet mellan laddare, batteri, DC-distribution, övervakning och platsapplikation.
HAGOE har tillverkat strömförsörjning och elektrisk utrustning i nästan två decennier, med sin produktomfattning som täcker DC-kraftsystem och relaterad elektrisk utrustning.
DeGZDW-plattformkan konfigureras för bly-syra, litium eller Ni-Cd batterisystem enligt projektkrav.
Laddningsmoduler, batterikapacitet, matarkretsar, övervakningsmoduler, kommunikationsgränssnitt och skåpmått kan specificeras enligt kundens elektriska design.
DeHG-E5ochHG-E6övervakningssystem tillhandahåller ett integrerat gränssnitt för systemövervakning, historiska register och kommunikation.
HAGOE kan arbeta från kund-SLD, lastlistor och tekniska specifikationer för att förbereda skräddarsydda konfigurationer och dokumentation för projektupphandling.
HAGOE verkar underISO 9001, ISO 14001ochISO 45001certifierade ledningssystem, som stödjer kontrollerad tillverkning och dokumenterade kvalitetsprocedurer.
HAGOE Electric Technology Co., Ltd.
HAGOE, som grundades 2008, är en professionell tillverkare av DC-strömförsörjningssystem, lågspänningsställverk och relaterad elektrisk utrustning. Med ISO 9001, ISO 14001 och ISO 45001 certifierade ledningssystem tillhandahåller HAGOE pålitliga kraftlösningar för transformatorstationer, industrianläggningar och infrastrukturprojekt över hela världen.
DeGZDW-plattformkan konfigureras förblysyra, litium och Ni-Cdbatterisystem. Batterival bör ta hänsyn till DC-belastning, nödvändig backup-tid, omgivningstemperatur, underhållsförhållanden och projektspecifikationer.
Ja. HAGOE kan tillhandahålla konfigurationer för olika DC-systemkrav. De tillhandahållna uppgifterna omfattar specifiktDC110V och DC220V, medan48V DC laddarskåpkan konstrueras enligt de laddnings- och batterispecifikationer som krävs.
Ett laddarskåp fokuserar främst på AC/DC-konvertering och batteriladdning. DeGZDWär ett integrerat DC-kraftsystem som kan kombinera laddningsmoduler, batterier, DC-distribution, isolationsövervakning, batteriinspektion, larm och systemkommunikation.
Ja. Laddningskapacitet, batterikonfiguration, matarkretsar, övervakningsmoduler, kommunikationsfunktioner och skåpdimensioner kan konfigureras enligt projektetsSLD, lastlista och tekniska krav.
Beroende på vald konfiguration kan övervakningssystemet övervaka laddningsmoduler, batteristatus, grenisolering, kopplingssignaler, larm och driftjournaler. Den kan också kommunicera med externa system genomRS232, RS485 eller RJ45gränssnitt.
Ja.MODBUS, IEC61850 och CDTfinns tillgängliga som alternativ för kommunikationsprotokoll. Det faktiska gränssnittet och protokollet bör bekräftas i enlighet med kundens krav på SCADA eller automationssystem.
Laddningskapaciteten bör bestämmas från DC-belastningen, batterikapaciteten, laddningstidskravet och systemredundansen. HAGOE kan rekommendera lämplig laddningsmodulkvantitet och strömklassning efter att ha granskat projektets DC-lastdata.
För en teknisk offert inkluderar den mest användbara informationenDC-systemspänning, belastningslista, batterityp och kapacitet, nödvändig backuptid, antal DC-matare, övervakningskrav och kommunikationsprotokoll. EnSLDeller teknisk specifikation är att föredra där sådan finns.
