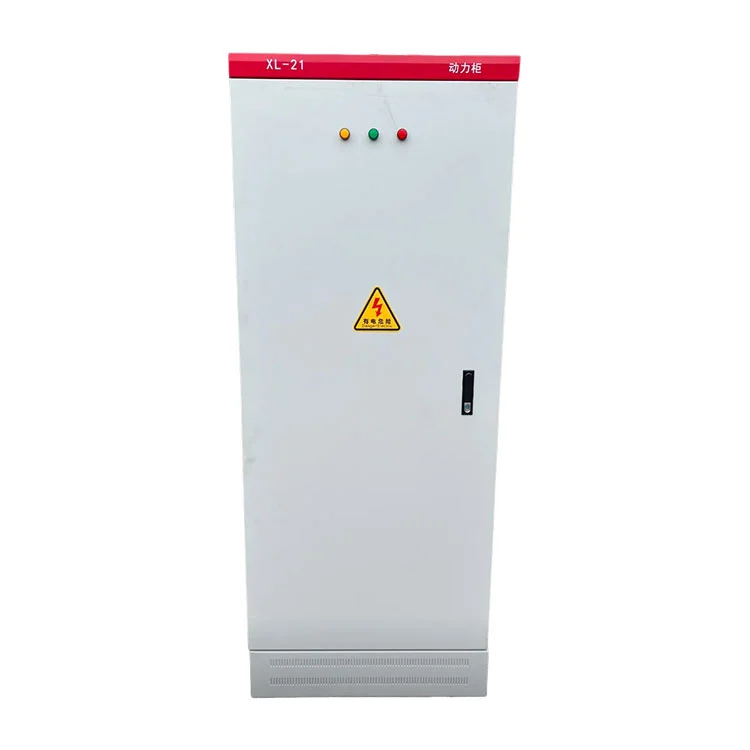

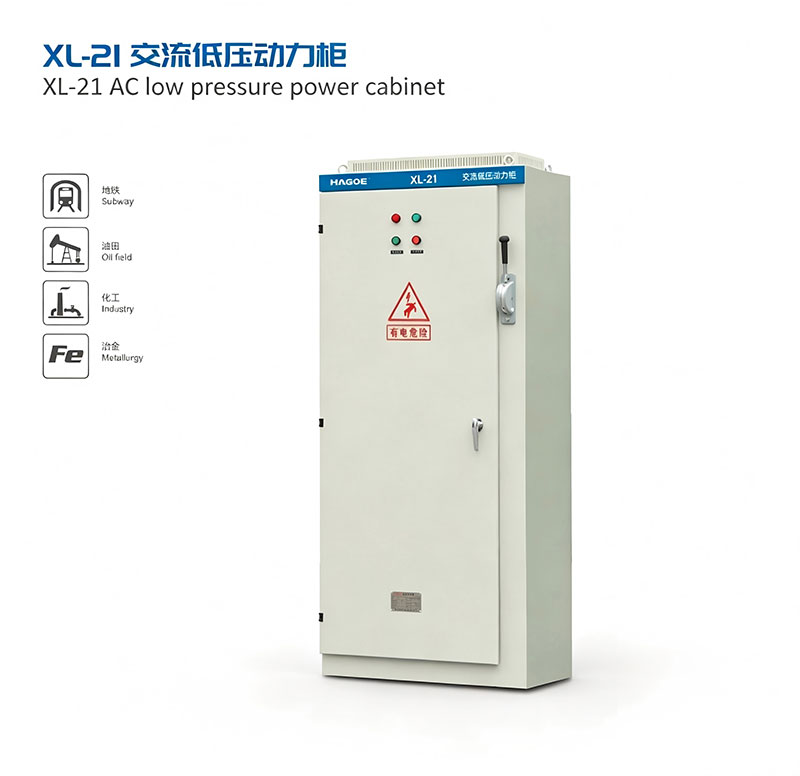

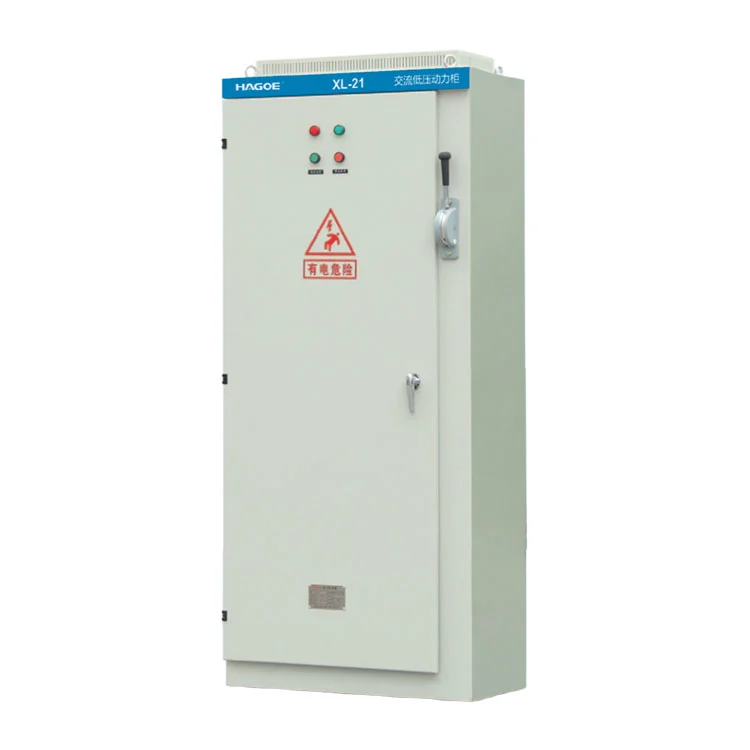

HAGOE XL-21AC Panel Box är en växelströmsdistributionslösning med låg spänning designad för industriella, kommersiella och infrastrukturtillämpningar. Med kallvalsad stålkapsling, kopparskena och modulära komponenter, kan den skräddarsys för EPC-projekt, fabriker, telekomstationer och förnybara energisystem.

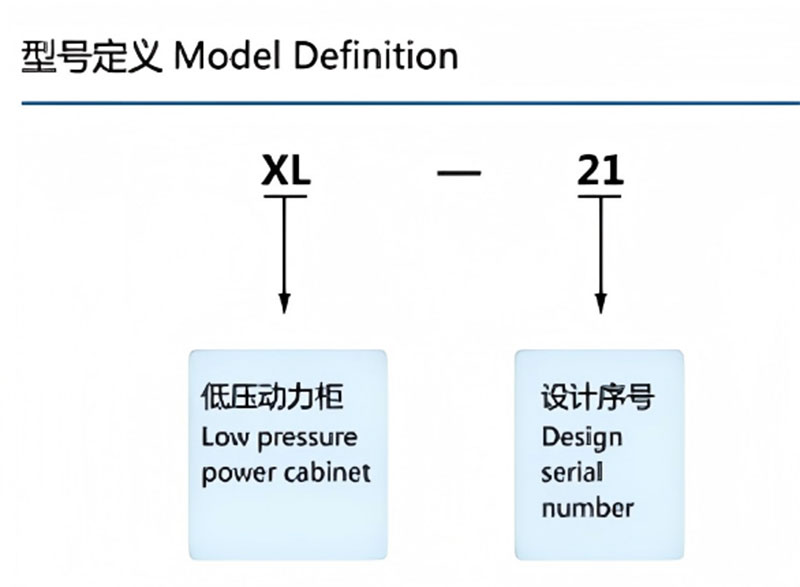

DeHAGOE XL-21AC Panel Box är en växelströmsdistributionspanel av fast typ avsedd för regional och terminal kraftdistribution i fabriker, kommersiella byggnader, telekomanläggningar, förnybara energisystem och hjälpkraftsapplikationer.
Panelen får en fastställd220V enfaseller380V trefasAC matar och distribuerar ström till flera utgående kretsar genom inkommande skyddsanordning, kopparskensystem och grenbrytare. Beroende på projektkraven kan den interna monteringen innehållaMCCB, MCB, RCCB, SPD, mätare och kommunikationsmoduler.
Kapslingen är tillverkad av kallvalsat stål med pulverlackerad ytbehandling. SeparatN- och PE-skenorkan tillhandahållas för att upprätthålla ett tydligt neutralt och skyddande jordarrangemang.IP30är lämplig för standard inomhusinstallationer, medanIP54/IP55konfigurationer kan specificeras för tillämpningar som kräver högre kapslingsskydd.
AC-panelboxen är inte begränsad till en enda fast skåpkonfiguration. HAGOE kan bestämma kapslingens dimensioner, inkommande kapacitet, utgående kretsmängd, kabelgenomföringsarrangemang och komponentval enligt kundensenkellinjediagram (SLD), lastlista, installationsvillkor och teknisk specifikation.
Denna projektbaserade konfiguration gör produkten lämplig förEPC entreprenörer, integratörer av elektriska system, industriella användare och OEM-kunder som kräver mer än en färdig distributionslåda.

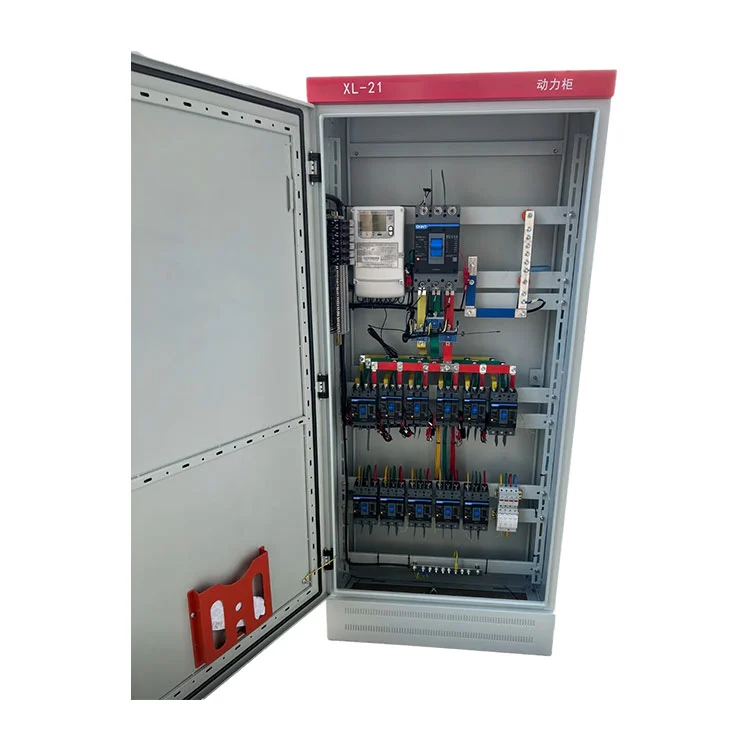

Växelströmsfördelningspanelen tar emot uppströms lågspänningsväxelströmsförsörjningen och distribuerar den genom huvudskyddsanordningen och kopparskensystemet till flera oberoende utgående kretsar.
Enskilda kretsar kan leverera produktionsutrustning, belysningssystem, styrutrustning, telekomutrustning och andra hjälplaster. För fabriksprojekt kan utgående kretsvärden och kvantiteter väljas enligt utrustningens lastlista.
Panelen kan även användas som en lokal AC-distributionsenhet på utgångssidan avUPS-systemellersolomriktare, förutsatt att de elektriska parametrarna och skyddskraven är korrekt matchade.
Panelen kan förses medMCCB, MCBoch andra kretsskyddsanordningar enligt projektskyddsschemat. Den huvudsakliga inkommande brytaren ger isolering och skydd för distributionsenheten, medan utgående brytare skyddar enskilda kretsar mot överbelastning och kortslutningsförhållanden.
RCCBskydd kan läggas till där jordfelsbrytare krävs. Komponentvarumärken kan väljas enligt kundspecifikationer, projektstandarder och upphandlingskrav.
För hushållsapplikationer, elektriska komponenter med tillämpligaCCC-certifieringkan specificeras. För exportprojekt kan kinesiska eller internationella varumärken väljas enligt den tekniska standarden.
AC-distributionsboxen kan konfigureras med separatN- och PE-skenoratt upprätthålla ett tydligt neutralt och skyddande jordarrangemang. Metallhöljet är anslutet till det skyddande jordsystemet som en del av panelens jordningskonfiguration.
För telekomanläggningar, elskåp utomhus, styrsystem och applikationer för förnybar energi,SPDöverspänningsskydd kan läggas till enligt projektets krav.
SPD-typ och konfiguration bör väljas baserat på det elektriska systemet, jordningsarrangemanget, installationsmiljön och tillämpliga lokala standarder.
DeXL-21är en växelströmsdistributionsenhet med låg spänning och utför inte spänningsomvandling.
Stöd för standardkonfigurationer:
Panelen bör installeras i ett elsystem där matningsspänningen redan är etablerad. Om spänningsomvandling eller elektrisk isolering krävs, kan HAGOE tillhandahålla motsvarande transformator- eller strömförsörjningsutrustning separat.
För projekt som kräver elektrisk datainsamling,XL-21kan integrera voltmetrar, amperemetrar, energimätare ellerHAGOE HG-ZJAC-övervakningsmodul.
Beroende på den valda konfigurationen kan övervakningssystemet samla in parametrar inklusive spänning, ström, frekvens, effekt och energiförbrukning. MedRS485/MODBUSkommunikation kan den insamlade datan kopplas tillBMS, SCADAeller andra industriella övervakningsplattformar.
Detta alternativ är lämpligt för fabriker, telekomrum, automationsanläggningar och andra installationer där centraliserad elövervakning krävs.
| Serienummer | Projekt | Enhet | Data |
|---|---|---|---|
| 1 | Märkspänning för huvudkretsen | V | AC 380 |
| 2 | Extra kretsspänningsklassificering | V | AC 220, 380 |
| 3 | Nominell frekvens | Hz | 50 |
| 4 | Nominell isolationsspänning | V | 660 |
| 5 | Märkström | A | ≤800 |
Notera:Om de faktiska driftsförhållandena överstiger ovanstående krav, kontakta vårt företag för teknisk bekräftelse.
AC-panelboxen kan användas för regional kraftdistribution i produktionsverkstäder, utrustningsrum och hjälpanläggningar. Den distribuerar ström från uppströms lågspänningssystemet till produktionsutrustning, belysning, kontroller och hjälplaster.
För större fabriksprojekt kan utgående kretsklassificeringar och kvantiteter konfigureras enligt utrustningens lastlista.
För telekomrum och kommunikationsskåp utomhus, denXL-21kan fungera som en AC-ingångs- och grendistributionsenhet.
Högre kapslingsskydd,SPDoch intelligent övervakning kan specificeras enligt installationsmiljön och projektkrav.
DeXL-21kan installeras på AC-sidan av solomriktare, utgångssidan avUPS-systemoch andra hjälpdistributionssystem för förnybar energi.
Korrekt val av inkommande och utgående skyddsanordningar ger isolering och kretsskydd mellan kraftutrustning och nedströmsbelastningar.
För projekt som kräver extra AC-distribution,XL-21kan utföra kompakta distributionsuppgifter efterföljande.
För35kV–500kVtransformatorstationer och applikationer med högre kraftbehov för stationsservice, tillhandahåller HAGOE ocksåHJP-serien AC Power Supply Panel, som är placerat som ett dedikerat växelströmssystem för stationsbetjäning.
HAGOE Electric Technology Co., Ltd.är baserat i Wenzhou, Zhejiang, Kina. Etablerat i2008, företaget har varit engagerat i utveckling och tillverkning av strömförsörjningssystem, lågspänningsställverk och tillhörande elektrisk utrustning.
HAGOE har ett registrerat kapital påRMB 21 miljoner, en arbetsstyrka på50–99 anställdaoch34 patent.

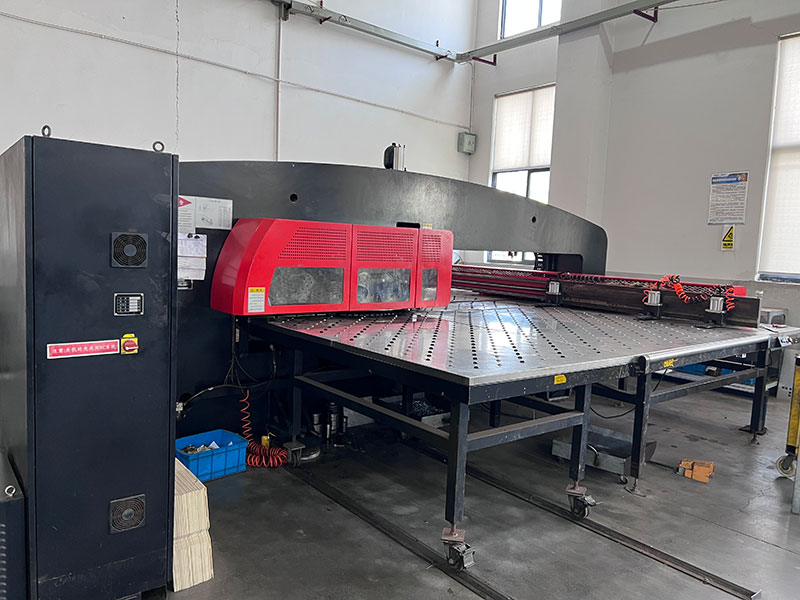

AC Panel Box produktion omfattar nyckelprocesser inklusive plåttillverkning, pulverlackering, kopparsamlingsskena bearbetning, installation av elektriska komponenter, ledningar och slutinspektion.
Genom att upprätthålla dessa processer inom HAGOEs tillverkningssystem kan företaget justera skåpdimensioner och interna konfigurationer enligt kundens ritningar och projektstycklistor istället för att begränsa köpare till fasta standardkonfigurationer.
VarjeXL-21panelen genomgår rutininspektion från fabriken före leverans. Beroende på konfigurationen och projektkraven kan inspektionen inkludera isolationsresistans, dielektriskt motstånd, brytardrift, ledningsverifiering och funktionskontroller.
Relevanta dokument som kopplingsscheman, testprotokoll och projektdokumentation kan levereras enligt orderkraven för att stödja installation, driftsättning och underhåll.
HAGOE ELECTRICAL TECHNOLOGY CO., LTD.driver certifierade ledningssystem som omfattar kvalitetsledning, miljöledning och arbetsmiljö.
Företagets nuvarande certifieringar av ledningssystem inkluderar:
Den certifierade omfattningen omfattar produktion av DC-strömförsörjningsskåp, AC/DC-integrerade kraftsystem, UPS-system, ställverk, transformatorstationer, PLC-styrskåp, kommunikationskraftsystem och lågspänningsställverk.
För växelströmspanelprojekt kan enskilda elektriska komponenter väljas med tillämpligaCCC-certifieringeller andra kundspecificerade efterlevnadskrav. Certifieringsstatusen för hela panelen bör bekräftas mot den faktiska produktkonfigurationen och relevanta certifieringsdokument.
DeXL-21är designad förOEMochEPCkunder som köper distributionsutrustning enligt specifika projektkrav.
HAGOE kan konfigurera panelen baserat på kundens:
Anpassning kan inkludera kapslingsdimensioner, kabelingångsriktning, huvudbrytares klassificering, utgående kretsmängd, kopparskenaspecifikation, mätare,SPD, RCCB, kommunikationsmoduler, höljesfärg och namnskyltinformation.
För utländska projekt kan HAGOE också tillhandahålla neutralt varumärke, kundmärke, flerspråkiga etiketter och teknisk dokumentation.
Standardexportförpackningar kan innehålla sträckfilm, skyddande hörnskydd och trälådor för att minska risken för inneslutning och ytskador under transport.
För bulkprojekt är den typiska produktionsledtiden ungefär15–25 arbetsdagarefter bekräftelse av teknisk ritning. Faktisk ledtid beror på panelkonfigurationen, orderkvantitet, komponenttillgänglighet och tekniskt godkännandeschema.
HAGOE stödjer internationella handelsvillkor som t.exFOBochCIFoch kan ge partiellCKD/SKDmonteringsstöd för utländska projekt vid behov.
FörEPC entreprenörer, systemintegratörer och industriella slutanvändare, HAGOE rekommenderar att du tillhandahåller följande information under anbudsförfrågan:
Efter att ha mottagit den tekniska informationen kan HAGOE förbereda motsvarande panelkonfiguration och tillhandahålla GA-ritningar, huvudkomponentlistor, tekniska specifikationer och kommersiella offerter.
Produktionen påbörjas efter bekräftelse av teknisk ritning, följt av fabriksinspektion och testning enligt tillämplig produktkonfiguration och projektkrav.
DeHAGOE XL-21är en konfigurerbar lågspännings-växelströmsfördelningspanel designad utifrån faktiska projektkrav snarare än en fast generisk boxkonfiguration.
Det är positionerat för regional och terminal AC-distribution i fabriker, telekomanläggningar, förnybara energisystem, kommersiella byggnader och industriella hjälpkraftsystem.
För tillämpningar som kräver ett dedikerat växelströmssystem för stationsbetjäning, särskilt transformatorstationsprojekt, tillhandahåller HAGOEHJP-serien AC Power Supply Panelsom en stationsservicelösning på högre nivå.
Med tillverkningserfarenhet som går tillbaka till2008, en produktionsbas i Wenzhou,ISO 9001/14001/45001ledningssystem och ett bredare utbud av strömförsörjnings- och lågspänningsställverksprodukter tillhandahåller HAGOE teknisk anpassning och OEM-support för inhemska och internationella projektköpare.
Betyget bör baseras på den faktiska belastningslistan, maximal driftström, framtida expansion, kabelkapacitet och skyddskoordination – inte bara den totala anslutna belastningen. HAGOE kan konfigurera inkommande brytare, samlingsskena och utgående kretsar enligt dinSLDoch projektbelastningskrav.
Ja. HAGOE konfigurerar panelen enligt projektetSLD, lastlista, installationsutrymme och teknisk specifikation. Kapslingsmått, brytarvärden, utgående kretsar, kabelingång, mätare,SPD, RCCBoch kommunikationsmoduler kan anpassas.
Brytarens brytkapacitet bör matcha den potentiella kortslutningsströmmen vid installationspunkten. Typiska konfigurationer kan användas4kA, 6kAeller10kAbrytare, men det slutliga valet bör bekräftas från projektets elektriska design och skyddskrav.
AC-panelboxen är huvudsakligen utformad för lågspänningsregional och terminal AC-distribution i fabriker, byggnader, telekom och UPS-system. DeHJP-serienär positionerat som ett växelströmssystem för stationsbetjäning för transformatorstationer och industrianläggningar, med funktioner som överföring av två källor och distribution av stationsservice.
Ja. DeXL-21kan konfigureras medSPD, RCCB, energimätare ochHAGOE HG-ZJövervakningsmodul.RS485/MODBUSkommunikation finns tillgänglig för anslutning av elektrisk data tillBMS, SCADAeller andra övervakningssystem.
Ja, med förbehåll för det befintliga skåpets elektriska och mekaniska förhållanden. HAGOE kan utvärdera originalmått, brytarspecifikationer, kabelingångspositioner, kretsmängd ochSLDför att avgöra om ett direkt ersättningsskåp eller ett modifierat skåp krävs.
HAGOEs tillverkningsledningssystem är certifierade förISO 9001:2015, ISO 14001:2015ochISO 45001:2018. Enskilda elektriska komponenter kan också väljas med tillämpligaCCC-certifiering. Certifiering för hela panelen bör bekräftas enligt den faktiska konfigurationen.
För en korrekt offert, vänligen ange systemets spänning/frekvens,SLD, lastlista, inkommande kapacitet, krav på utgående krets, installationsmetod, IP-klassificering och föredragna komponentmärken. HAGOE kan sedan förbereda lämplig konfiguration, ritningar, stycklista och offert.
