Växelströmsförsörjningspanelen kan konfigureras med dubbla inkommande växelströmskällor där projektet kräver en alternativ källa för hjälplaster. Automatisk eller manuell överföring kan väljas enligt kontrollschemat, med mekanisk och elektrisk förregling inbyggd där så krävs för att förhindra ett olämpligt samtidig stängningsförhållande. Överföringslogiken, inkommande klassificering och styrarrangemang bekräftas enligt projektets elektriska ritningar och belastningskrav.
Den utgående sektionen kan utrustas med brytare valda enligt belastningsegenskaper och skyddskrav. Detta möjliggör separat grenskydd för hjälplaster som skyddsutrustning, automationssystem, kommunikationsutrustning och belysning. Inkommande kapacitet, brytarvärden, antal utgående kretsar och brytkapacitet bör väljas enligt projektets belastningsschema och tillgängliga kortslutningsparametrar snarare än att använda en fast konfiguration.
Beroende på övervakningskraven kan HJP-serien innehålla digitala mätare för mätning av trefasspänning, ström, frekvens och effektfaktor. För projekt som kräver anslutning till ett övervakande övervakningssystem,RS485 och MODBUS kommunikationkan konfigureras med kompatibla övervakningsenheter. De tillgängliga kommunikationsfunktionerna beror på den valda mätaren och övergripande systemarkitektur.
HJP-seriens växelströmsfördelningspanel kan konfigureras med överspänningsskydd, larmindikatorer och relaterade skyddskomponenter enligt projektets elektriska design. Det slutliga skyddsarrangemanget bör bestämmas baserat på systemspänning, jordningskonfiguration, belastningsegenskaper och tillämpliga lokala standarder för att säkerställa kompatibilitet mellan skyddsanordningarna och det elektriska systemet.
| Teknisk parameter | Specifikation |
|---|---|
| Märkspänning | 380/220 VAC ±20 % |
| Nominell frekvens | 50 Hz / 60 Hz |
| Antal AC-ingångsledningar | 1 eller 2 |
| Isolationsspänning | 1000 V |
| Klassad korttidsmotståndsström | >40 kA (RMS) |
| Bedömd topp motstå ström | 100 kA |
| Skyddsgrad | IP30 eller högre |
| Panelstruktur | PK-10 typ |
| Skåpets mått (B × D × H) | 800 × 600 × 2260 mm eller 2360 mm |
Val av växelströmsförsörjningspanel bör baseras på arrangemanget för inkommande matning, belastningskapacitet, utgående kretsar, skyddskrav och övervakningsarkitektur. För hjälpsystem för transformatorstationer som kräver en alternativ källa, kan dubbla inkommande försörjningar med automatisk överföring övervägas.
För allmän industriell distribution kan inkommande och utgående konfiguration väljas enligt de anslutna lasterna.
Innan offert kan HAGOE granska kundensenkellinjediagram, lastschema, märkspänning, inkommande matningsarrangemang, antal utgående kretsar, skåpdimensioner och övervakningskravför att upprätta den nödvändiga konfigurationen.
HJP-serien är designad för elektriska och industriella applikationer som kräver extra växelströmsfördelning.
Itransformatorstationer och kraftverk, kan den leverera stationsservicelaster inklusive skydd, automation, kommunikation, kontroll och belysningsutrustning.
Iindustriella tillverkningsanläggningar, den kan användas i kontrollrum, MCC-rum och andra lågspänningsdistributionsområden.
Förutländska EPC-projekt, skåpkonstruktion, elektriska komponenter och övervakningsfunktioner kan anpassas enligt lokala elkrav och godkända projektritningar.
China HAGOE Electric är en kvalificerad leverantör till State Grid Corporation of China, China Southern Power Grid och Guangdong Power Grid. Företagets produkter har klarat de relevanta State Grid-certifieringarna och har framgångsrikt valts ut genom anbudsprojekt organiserade av elnätssystem. HAGOE Electric tillhandahåller högkvalitativa, stabila och pålitliga produkter för återuppbyggnad, uppgradering och elsäkerhet.
HAGOE tillhandahåller projektbaserad anpassning förEPC-entreprenörer, utländska distributörer, elsystemintegratörer och industriella användare. Beroende på de bekräftade tekniska kraven kan HJP-serien anpassas vad gäller skåpdimensioner, inkommande arrangemang, utgående kretsar, brytare och mätare, övervakningsmoduler, kommunikationsgränssnitt, samlingsskenas konfiguration, kabelingång och OEM-märkskyltar.
För utländska projekt kan HAGOE också samordnateknisk dokumentation, exportförpackningar, flerspråkig märkning och internationellt logistikstödenligt överenskommen leveransomfattning.

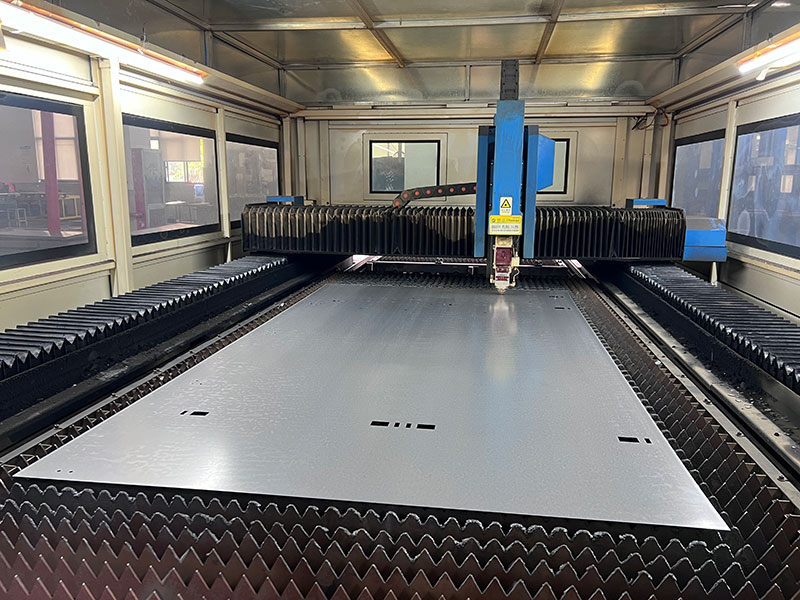

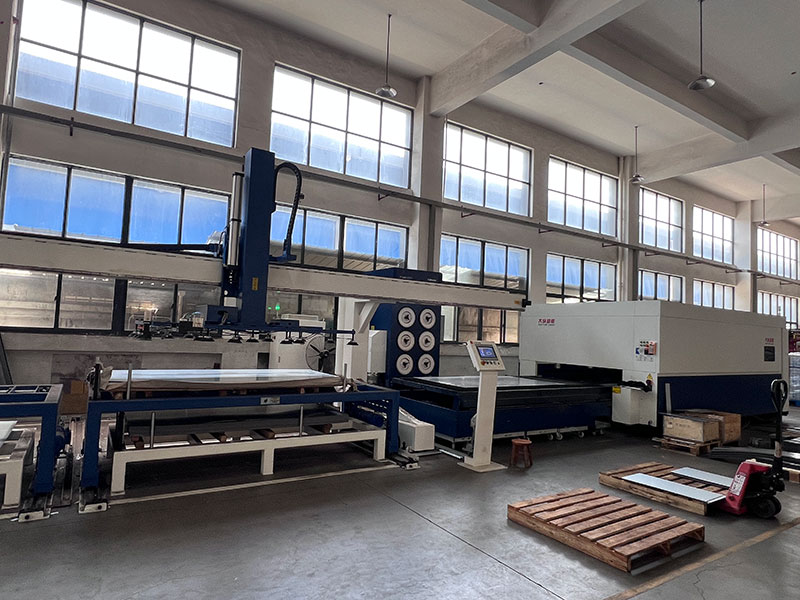

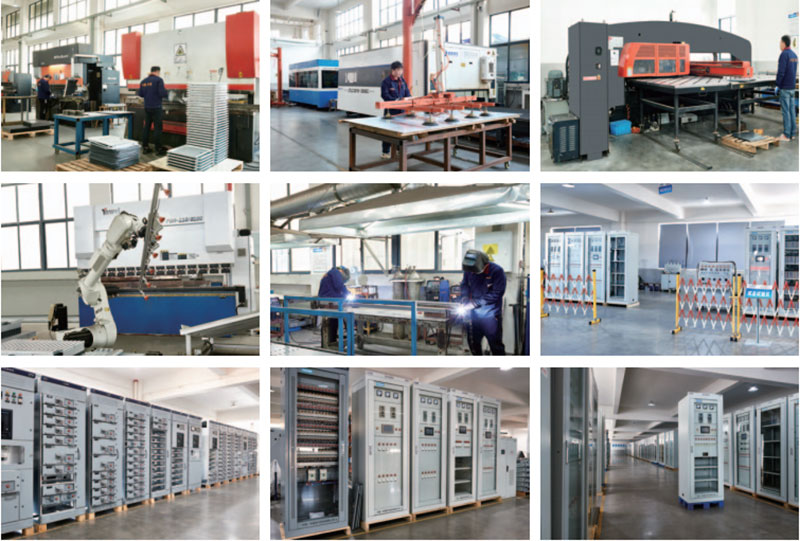

HAGOE integrerar FoU, plåttillverkning, elektrisk montering och produkttester i sitt tillverkningssystem. Produktionsbasen är utrustad med TRUMPF laserskärmaskiner, AMADA CNC bockningsmaskiner, CNC revolverstansmaskiner och precisionsklippningsutrustning för elskåpstillverkning. Monteringsprocesser omfattar skåpkonstruktion, samlingsskenor, elektriska ledningar och komponentinstallation, följt av tillämpliga elektriska prestandainspektioner före leverans.
För HJP Series AC Power Supply Panel fokuserar kvalitetskontrollen på skåpkonstruktion, samlingsskenor och ledningsarbete, komponentinstallation, skyddsfunktioner och elektrisk prestanda. HAGOE driver också intelligenta åldringstestsystem, testutrustning för elektrisk prestanda, EMC-testsystem, hög- och lågtemperatur-fukt-värme-testkammare och IP-testutrustning. Lämpliga testprocedurer tillämpas i enlighet med produkttyp och projektkrav.

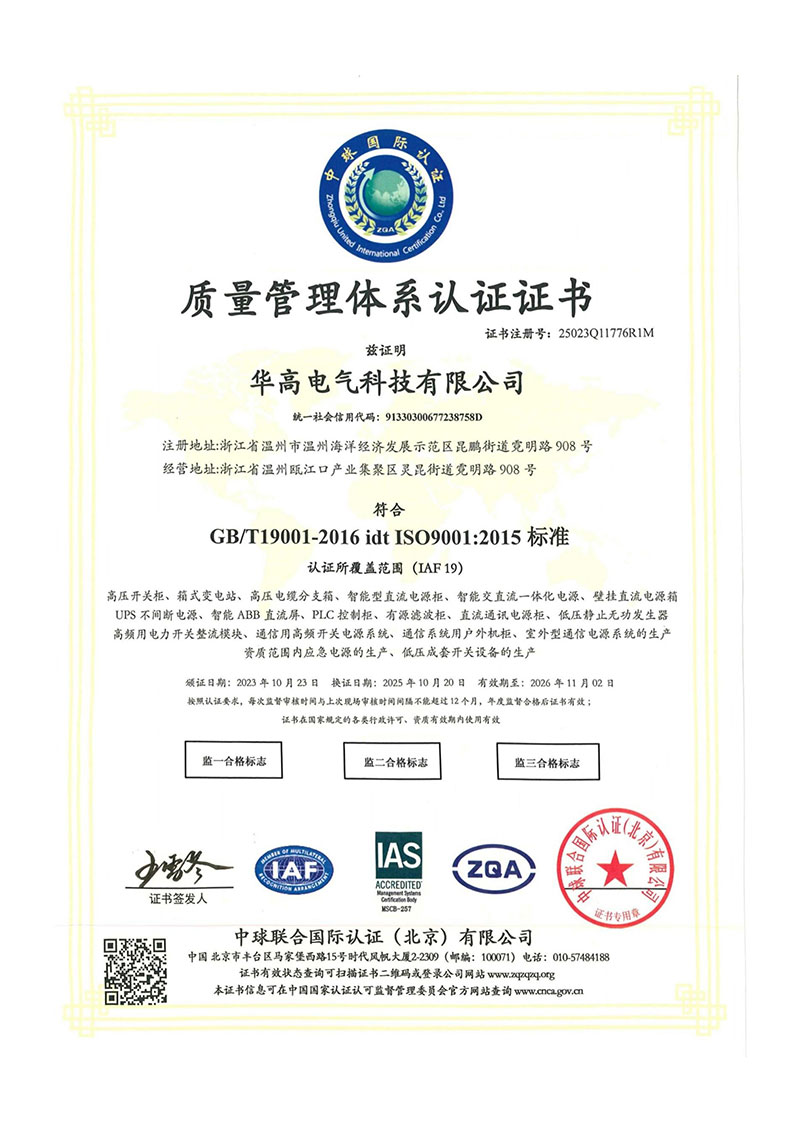

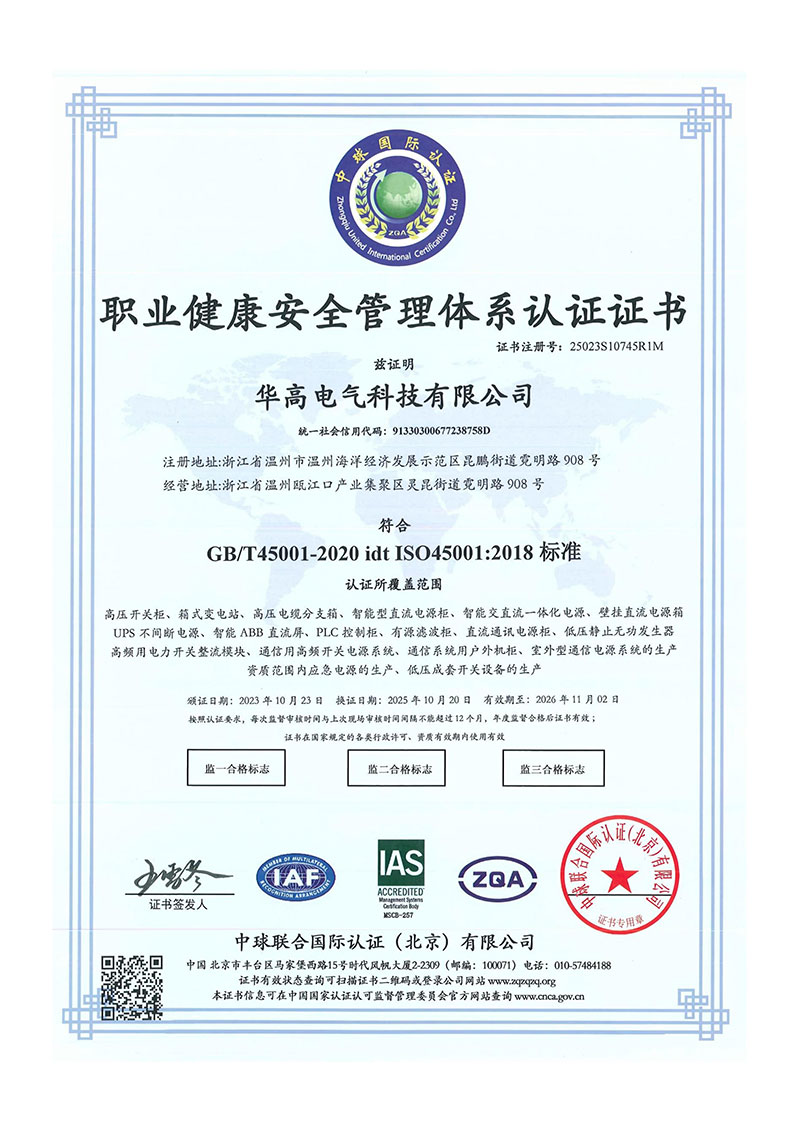

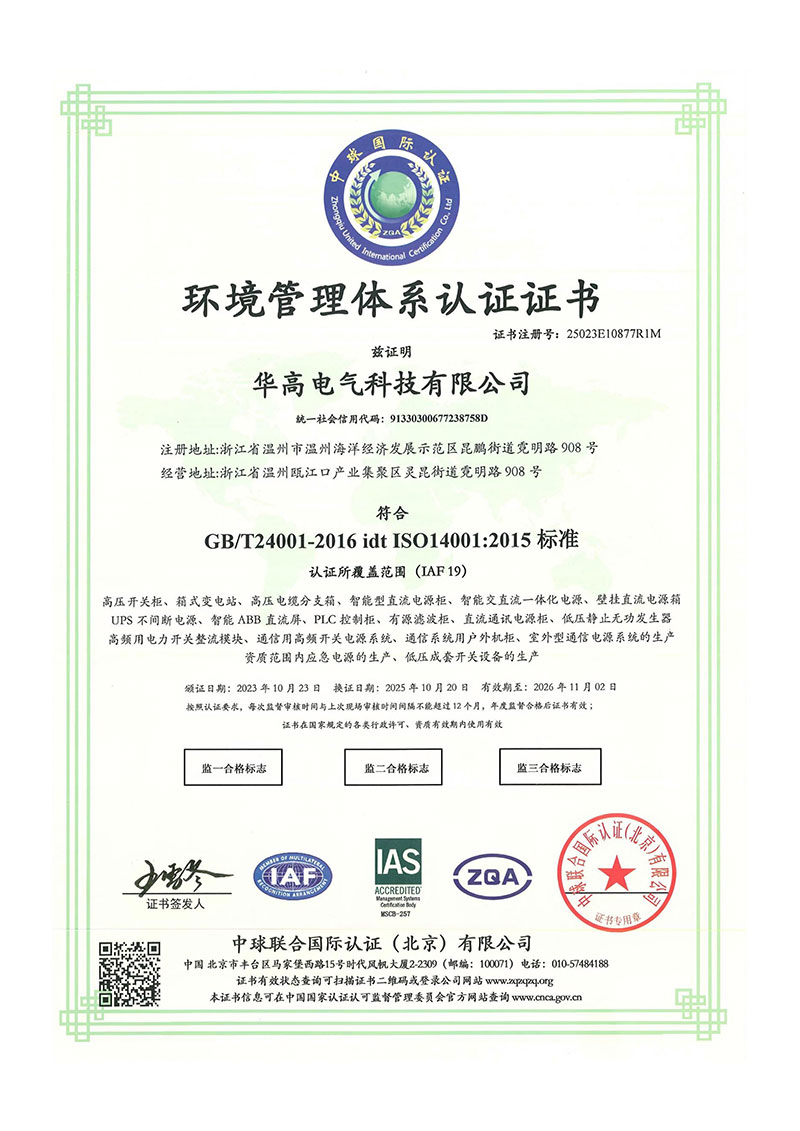

HAGOEs tillverkningsledningssystem är certifierade förISO 9001:2015, ISO 14001:2015 och ISO 45001:2018. Certifikatet ISO 9001 kvalitetsledningssystem ärnr 25023Q11776R1M, ISO 14001 Environmental Management System-certifikatet ärnr 25023E10877R1M, och ISO 45001-certifikatet för ledningssystem för arbetsmiljö och säkerhet ärnr 25023S10745R1M.
Den certifierade omfattningen omfattar produkter inklusive DC-strömförsörjningsskåp, AC/DC-integrerade kraftsystem, UPS-system, ställverk, PLC-styrskåp, kommunikationskraftsystem och lågspänningsställverk.
För specifika HJP-konfigurationer, tillämplig dokumentation som t.exCCC-, CE-, CB-, RoHS- eller produkttestningsrapporterkan tillhandahållas enligt den faktiska konfigurationen och destinationsmarknadens krav.
HAGOE förbereder exportförpackningar enligt skåpets dimensioner, transportmetod och destinationskrav. Standardskydd kan innefatta sträckfilm, hörnskydd och trälådor, med den slutliga förpackningsstrukturen bekräftad enligt beställnings- och fraktvillkoren.
Utomlands beställningar kan levereras underFOB- eller CIF-villkor, tillsammans med exportdokument, tekniska manualer, kopplingsscheman och flerspråkiga produktetiketter. Partiell CKD-försörjning kan också diskuteras för projekt som kräver utlandsmontering där den tekniska omfattningen tillåter.
Slutlig ledtid bör bekräftas efterritningar, tekniska specifikationer, komponentkonfiguration och orderkvantitethar slutförts.
HAGOE Electric Technology Co., Ltd. etablerades i2008och har utvecklat långsiktig kapacitet inom FoU och tillverkning av strömförsörjningssystem, lågspänningsdistributionsutrustning, industriell automationsutrustning och nya elektriska energiprodukter.
Bolaget innehar34 auktoriserade nationella patent, driver produktionsutrustning inklusive TRUMPF laserskärnings- och AMADA CNC-bockningsmaskiner, och upprätthåller testmöjligheter som täcker elektrisk prestanda, EMC, åldrande, miljöförhållanden och IP-skydd.
Dess ledningssystem är certifierade förISO 9001, ISO 14001 och ISO 45001, medan dess produkter och tjänster når kunder i Kina ochmer än 30 länder och regionerutomlands.
För EPC-entreprenörer, distributörer och industriella användare som köper HJP Series AC Power Supply Panels, kan HAGOE tillhandahålla en integrerad leveransprocess som täckerteknisk konfiguration, produktanpassning, tillverkning, kvalitetskontroll och exportleverans.
Produktspecifik prestanda, certifiering och projektreferenser kan verifieras enligt den faktiska konfigurationen och stödjande teknisk dokumentation.

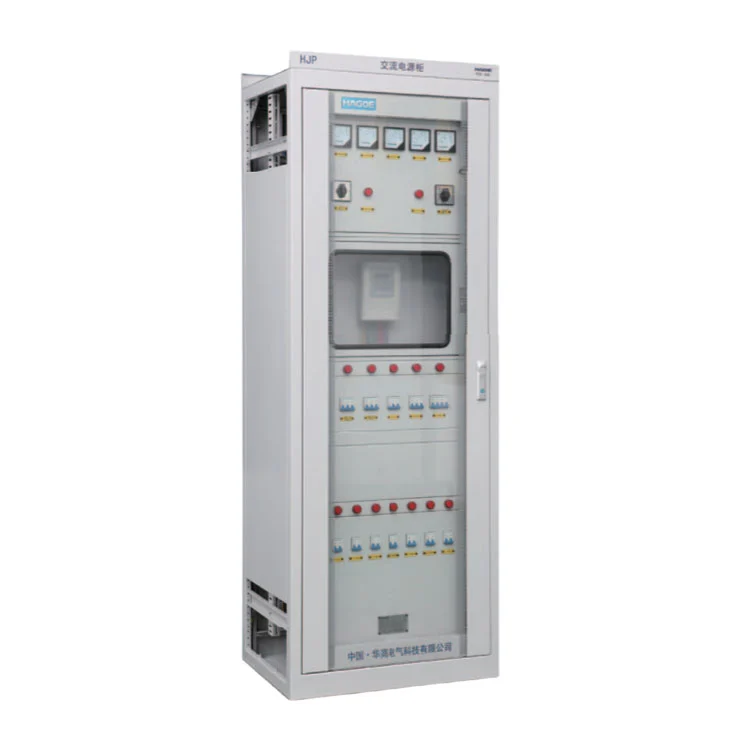

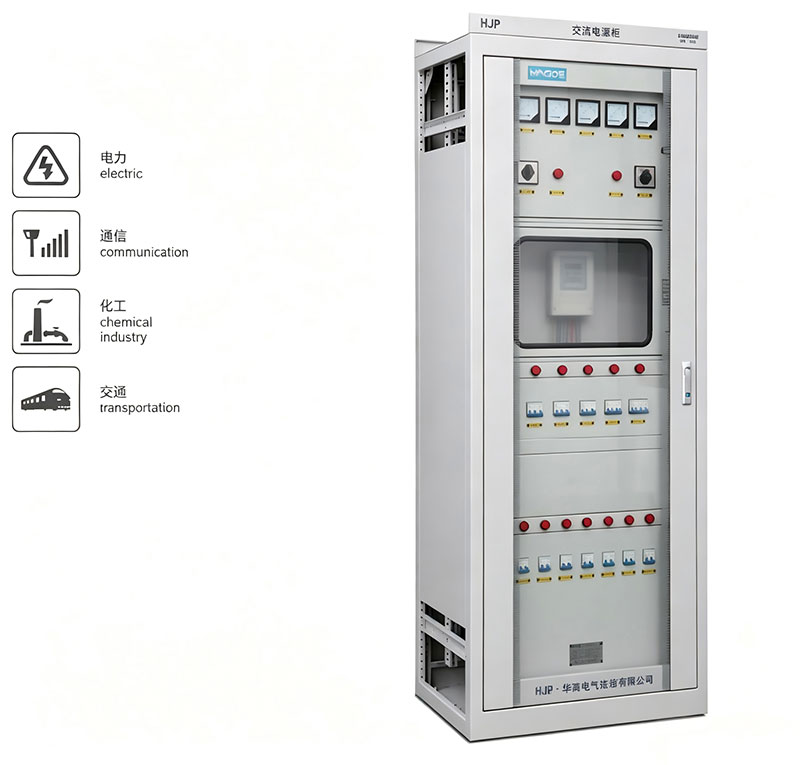

HJP Series AC Power Supply Panel är designad förextra växelströmsfördelningi transformatorstationer, kraftverk, industrianläggningar, kontrollrum och annan elektrisk infrastruktur. Den kan leverera ström till reläskydd, automation, kommunikation, belysning och andra stationsservicebelastningar.
Ja. HJP-serien kan konfigureras meddubbla inkommande AC-aggregatför applikationer som kräver en alternativ strömkälla. Automatisk eller manuell överföring kan väljas enligt projektets elektriska schema, med överföringslogiken bekräftad under teknisk design.
Standardkonfigurationen är designad förAC 380V/220V, 50Hzlågspänningssystem. A60Hz konfigurationkan också tillhandahållas enligt projektkrav och de valda elektriska komponenterna.
Ja. HAGOE tillhandahåller projektbaserad anpassning förEPC-entreprenörer, distributörer, systemintegratörer och industriella användare. Skåpsdimensioner, inkommande matningsarrangemang, utgående kretsar, brytare, mätare, övervakningsmoduler, kommunikationsgränssnitt, kabelingång, samlingsskenas konfiguration och OEM-märkskyltar kan anpassas enligt de godkända tekniska kraven.
Panelen kan konfigureras med digitala övervakningsenheter förspänning, ström, frekvens och effektfaktor. Där så krävs,RS485/MODBUS kommunikationkan integreras för anslutning till ett tillsynsövervakningssystem. Den slutliga kommunikationskonfigurationen beror på vald övervakningsutrustning och systemarkitektur.
För korrekt konfiguration och offert bör kunderna tillhandahållaenkelradsdiagram, lastschema, märkspänning, inkommande strömarrangemang, antal utgående kretsar, skåpdimensioner, övervakningskrav, tillämpliga standarder och orderkvantitet. För EPC-projekt är de godkända elektriska ritningarna och tekniska specifikationerna särskilt användbara.
Ja. Beroende på projektets omfattning kan HAGOE tillhandahållaproduktspecifikationer, kopplingsscheman, tekniska manualer, inspektionsprotokoll, testdokumentation och exportdokument. Dokumentationspaketet kan bekräftas före produktion.
HAGOEs tillverkningsledningssystem är certifierade förISO 9001:2015, ISO 14001:2015 och ISO 45001:2018. Beroende på den faktiska produktkonfigurationen och destinationsmarknaden, tillämpligtCCC, CE, CB, RoHS eller produkttestdokumentationkan också tillhandahållas där det finns.
Ja. HAGOE stödjer utländska EPC-projekt medteknisk konfiguration, OEM-anpassning, tillverkning, kvalitetsdokumentation, exportförpackning, logistiksamordning och teknisk support. Enligt företagets register har HAGOEs produkter och tjänster utökats tillmer än 30 länder och regioner.
HAGOE integrerar plåttillverkning, elektrisk montering och produkttester i sitt tillverkningssystem. Dess produktionsanläggningar inkluderarTRUMPF laserskärmaskiner, AMADA CNC bockningsmaskiner, CNC revolverstansmaskiner och elektrisk prestandatestutrustning. Kvalitetskontroll omfattar skåpkonstruktion, komponentinstallation, ledningar, samlingsskenor, skyddsfunktioner och tillämpliga elektriska prestandatester.
Ja. HAGOE kan stödjaOEM-varumärke och projektspecifika konfigurationer, inklusive namnskyltar, produktetiketter, dokumentation, skåpspecifikationer och utvalda elektriska komponenter. OEM-krav bör bekräftas tillsammans med den tekniska specifikationen före produktion.
Produktionsledtiden beror påskåpkvantitet, elektrisk konfiguration, komponentval, anpassningskrav och ritningsgodkännande. Ett bekräftat leveransschema kan tillhandahållas efter att den tekniska specifikationen, ritningarna och inköpsordern har slutförts.
