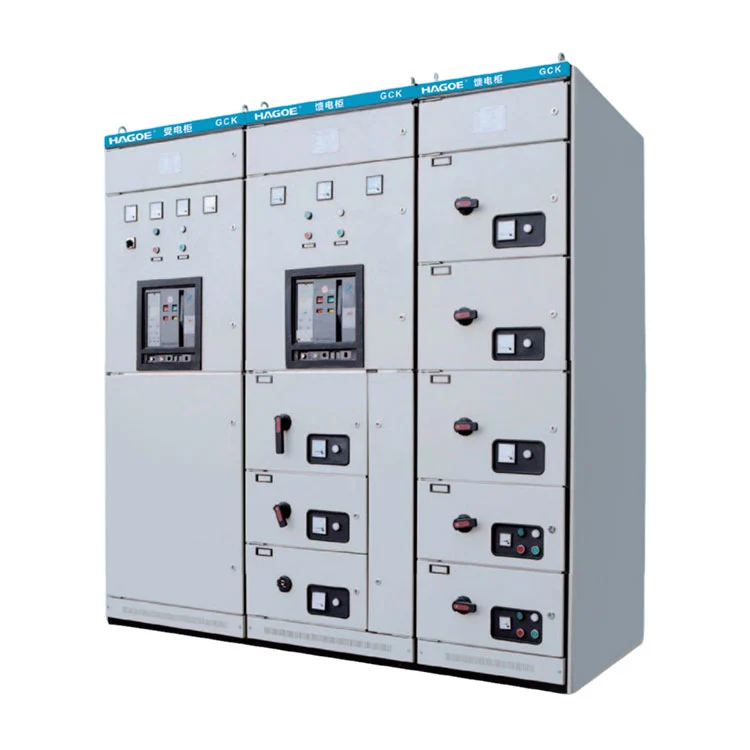

GCK Lågspänningsställverk

GCK-lågspänningsställverkets utdragbara design möjliggör flexibla kombinationer av olika funktionsenheter, som integrerar mer kraftfördelning, kontroll och skyddskretsar inom ett begränsat skåputrymme. Den är lämplig för kraftverk, transformatorstationer, industri- och gruvföretag och industriella automationsprojekt. Den största skillnaden mellan den och vanliga fasta lågspänningsställverk ligger i dess utdragbara funktionella enhetsdesign.

För industriella projekt distribuerar lågspänningsställverk ofta inte bara ström utan styr också många motorer, pumpar, fläktar, transportörer och produktionslinjelaster. Om alla kretsar använder en fast installationsstruktur kan underhåll eller byte av en viss krets resultera i långa strömavbrott och drifttider.

Två funktionella centra

GCK-systemet innehåller två huvudfunktionssektioner:

PC — Power Distribution Center

Används för att ta emot, distribuera och mata lågspänningskraft. Inkommande, busskopplare och utgående matarkretsar kan konfigureras enligt projektets distributionsschema.

MCC — Motor Control Center

Designad för motoromkoppling, styrning, skydd och distribution. Typiska belastningar inkluderar pumpar, fläktar, kompressorer, transportörer och motorer som används i produktionssystem.

Denna PC + MCC-arkitektur gör det möjligt för GCK att hantera både kraftdistribution och motorstyrningskrav inom ett integrerat lågspänningsställverk.

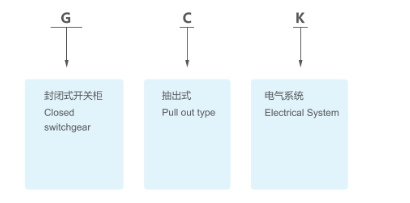

Modelldefinition

Varför utdragbar design är viktig i industriella tillämpningar

Ett industriellt MCC-system kan innehålla dussintals motorkretsar, där varje motor har olika effektklasser, startmetoder och skyddskrav. Utdragbara funktionsenheter tillåter kretsar att organiseras enligt faktiska belastningskrav samtidigt som ett strukturerat internt arrangemang bibehålls.

För underhållspersonal kan arkitekturen också minska onödiga störningar med andra kretsar och möjliggöra att enskilda funktionella enheter inspekteras, servas eller byts ut mer effektivt.

När man utvärderar ett GCK-lågspänningsställverk bör köpare därför se bortom skåpdimensioner och märkström och överväga:

Funktionell enhetskonfiguration → Elektrisk förregling → Samlingsskenearrangemang → Skyddskoordinering → Tillgänglighet för underhåll

Teknisk parameter

Elektrisk prestanda

GCK Low Voltage Switchgear har hög brytkapacitet och är designad för termisk och dynamisk stabilitet i lågspänningskraftdistributionssystem.

När ett kortslutningsfel uppstår måste ställverket inte bara ta hänsyn till den normala driftströmmen utan även motstå de termiska och elektrodynamiska effekter som genereras under kortslutningen.

Därför krävs en komplett elektrisk design som omfattar skåpstruktur, samlingsskenor, isoleringsavstånd, anslutningsmetoder och skyddskomponenter.

HAGOE implementerar full-processkontroll över utrustningen under tillverkning, inklusive plåtbearbetning, samlingsskenainstallation, komponentmontering, sekundära ledningar och övergripande skåptestning.

GCK vs. GGD: Vilken passar projektet?

Om projektet i första hand handlar om allmän lågspänningsdistribution räcker det vanligtvis med en fast struktur som GGD (Gas Distribution Device).

Om projektet omfattar ett stort antal motorkretsar och lägger större vikt vid kretstäthet, funktionell enhetshantering och enkel underhåll, är GCK (Gas Distribution Controller) lågspänningsställverk i allmänhet ett bättre val.

GCK är inte bara en "uppgraderad version av GGD"; båda är bättre lämpade för olika kraftdistributionsarkitekturer.

Applikationsscenarier

Industriell tillverkning

GCK kan användas för produktionslinjer, maskiner, pumpsystem, fläktar och automatiserad tillverkningsutrustning där centraliserad kraftdistribution och motorstyrning krävs.

Vattenbehandlings- och pumpstationer

För vattenbehandlingsanläggningar och pumpstationer som innehåller flera pumpar, motorer och hjälplaster kan MCC-funktionsenheter ordnas efter individuella motorkretsar.

Gruv och tung industri

Gruv-, metallurgi- och tungindustrianläggningar innehåller vanligtvis höga koncentrationer av motorbelastningar. GCK kan konfigureras för centraliserad distribution, motorstyrning och skydd.

Infrastrukturprojekt

GCK kan stödja centraliserad lågspänningsdistribution och motorstyrningskrav i stora byggnader, kommunal infrastruktur och transportrelaterade projekt.

Driftmiljö

GCK lågspänningsställverk är lämpligt för allmänna industriella elektriska miljöer:

Installationshöjd: ≤2 000 meter

Omgivningstemperatur: -5°C till +40°C

24-timmars medeltemperatur: ≤ +35°C

Relativ luftfuktighet vid +40°C: ≤50%

Relativ luftfuktighet vid +20°C: Upp till 90 %

Installationslutningsvinkel: ≤5° (vertikal riktning)

Ej lämplig för platser med brand- eller explosionsrisk, kraftig förorening, kemisk korrosion eller kraftiga vibrationer.

Transport och lagring: Transport/lagringsförhållandena är -25°C till +55°C, med kortvariga exponeringstemperaturer upp till +70°C. Om faktiska förhållanden på plats överskrider ovanstående gränser, såsom hög höjd, hög luftfuktighet, korrosiva miljöer eller onormala temperaturer, bör specifika omständigheter specificeras under upphandlingsfasen för teknisk utvärdering och konfiguration.

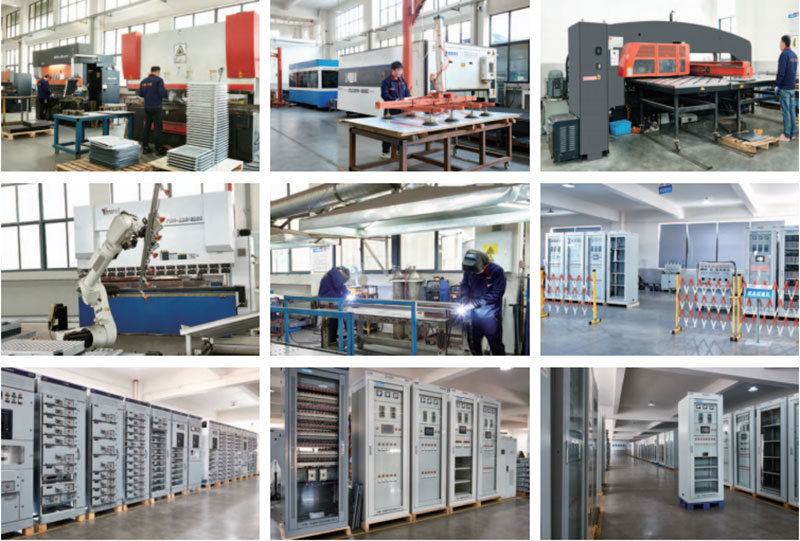

HAGOE Engineering and Manufacturing Capability

Hagoe Electric Technology Co., Ltd. grundades i2008och har mer än18 års erfarenhet av kraftöverföring, distributionssystem, kraftelektronik och nya energielektriska lösningar.

För komplett lågspänningsutrustning som GCK innebär tillverkningskapacitet mer än skåptillverkning. Det inkluderarelteknik, plåtbearbetning, samlingsskenor, komponentinstallation, sekundär ledningar och komplett skåpprovning.

HAGOE driver ett professionellt FoU-team och en modern tillverkningsbas med ett registrerat kapital påRMB 51 miljonerochmer än 34 nationella patent.

Tillverkningsutrustning inkluderar:

• Trumpf laserskärmaskiner från Tyskland
• AMADA CNC bockmaskiner från Japan
• Automatiserade CNC-stansmaskiner
• SMT produktionslinjer
• Intelligent åldringstestutrustning
• EMC, IP-skydd och miljötestutrustning

Dessa funktioner stödjer skåptillverkningsnoggrannhet, produktionskonsistens och kvalitetskontroll för kompletta ställverksenheter.

FAQ

Vad används GCK lågspänningsställverk huvudsakligen till?

GCK används främst för lågspänningskraftdistribution, motorstyrning och belysningsdistribution i kraftverk, transformatorstationer, tillverkningsanläggningar, gruvdrift, vattenrening och infrastrukturprojekt.

Vad är den maximala arbetsspänningen för GCK?

Den maximala arbetsspänningen är 660V AC, designad för 50Hz lågspännings AC-distributionssystem.

Vad är den maximala märkströmmen?

Märkströmmen kan nå 3150A, där den slutliga konfigurationen bestäms av kraven på inkommande, samlingsskena och matare.

Varför är GCK lämplig för MCC-applikationer?

GCK använder utdragbara funktionsenheter och har ett MCC-motorkontrollcenter, vilket gör att motorkretsar kan konfigureras enligt motoreffekt, startmetoder och skyddskrav.

Vad är den största skillnaden mellan GCK och GGD?

GGD är ett fast lågspänningsfördelningsskåp som vanligtvis används för konventionell kraftdistribution. GCK använder utdragbara funktionsenheter och är bättre lämpad för industriella system som kräver flera matare, motorkontrollkretsar och större underhållsflexibilitet.
