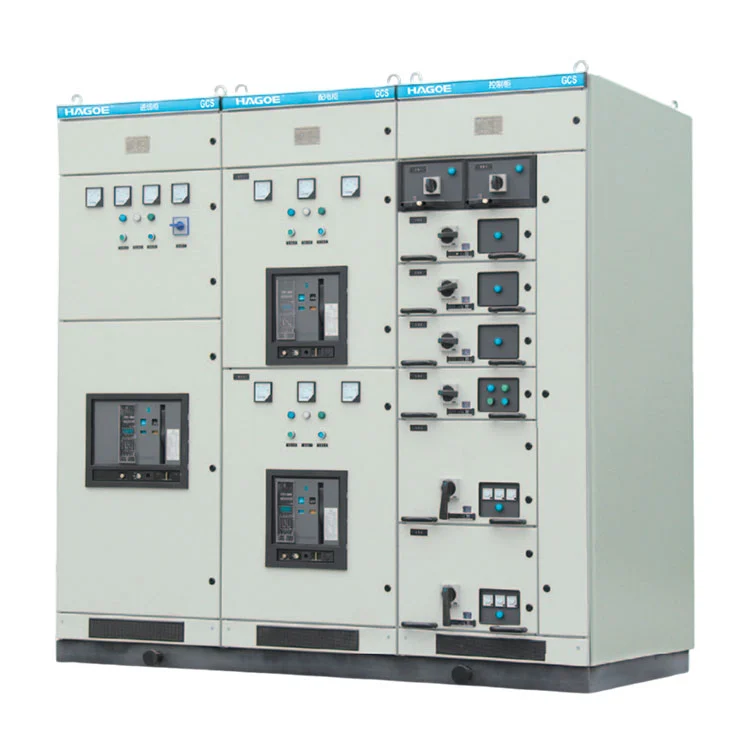

GCS lågspänningsställverk

GCS Low Voltage Switchgear är mer än ett konventionellt lågspänningsfördelningsskåp. Det är ett komplett ställverkssystem utvecklat förhög kapacitet, flerkretsar och högautomatiserade distributionsapplikationer.

I stora kraftverk, petrokemiska anläggningar, metallurgiska produktionslinjer och höghus kan lågspänningssystemet behövas för att hantera inkommande kraftdistribution, utgående matare, centraliserad motorstyrning och reaktiv effektkompensation inom samma elektriska infrastruktur.

GCS använder utdragbara funktionsenheter för att organisera olika elektriska funktioner i ett strukturerat skåpsarrangemang, vilket gör att kretsar kan konfigureras enligt faktiska belastningskrav.

Med märkström upp till4000A, GCS är särskilt lämplig för stora lågspänningsdistributionssystem snarare än konventionell slutanvändardistribution enbart.

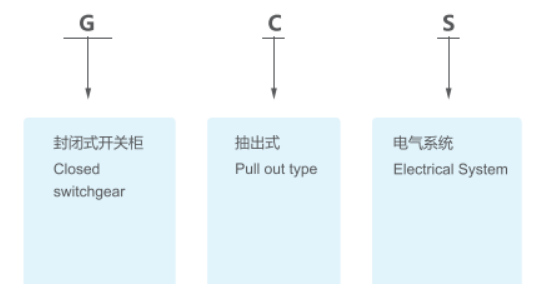

Modelldefinition

Tre centrala elektriska funktioner i ett system

GCS kan konfigureras kring tre stora elektriska funktioner:

Lågspänningsfördelning
Används för inkommande ström, skenfördelning och flera utgående matarkretsar.

Centraliserad motorstyrning
Designad för centraliserad styrning av produktionsmaskineri, pumpar, fläktar, kompressorer och andra industriella motorbelastningar.

Reaktiv effektkompensation
Reaktiva kompensationsfunktioner kan integreras enligt systemdesignen för att stödja effektfaktorhantering och effektivare utnyttjande av elektrisk kraft.

För högautomatiserade industrianläggningar kan GCS också konfigureras för gränssnittsintegration med övervakningsdatorer, PLC:er och andra styrsystem, vilket gör att ställverket kan fungera som en del av en bredare industriell automationsarkitektur.

Utdragbar arkitektur för system med hög kretsdensitet

GCS använder enutdragbar lågspänningsarkitektur, vilket gör att funktionella enheter kan ordnas enligt distributionsschemat.

Stora industriella projekt kan kräva flera kretsar med olika klassificeringar och funktioner inom samma ställverk. Med en helt fast konfiguration kan kretsunderhåll, systemmodifiering och utrustningsservice bli mer restriktiva.

GCS organiserar kretsar genom utdragbara funktionsenheter, vilket skapar ett mer strukturerat arrangemang för distribution, kontroll och skyddsfunktioner.

Denna arkitektur är särskilt lämplig för:

Multi-feeder distributionssystem

Centraliserade MCC-applikationer

Stora industriella automationsprojekt

Produktionssystem som kräver effektivt utrustningsunderhåll

Designad för automatiserade industriella kraftsystem

GCS är särskilt lämplig för distributionssystem som kräver datorgränssnitt och högre nivåer av automatisering.

Moderna industriella kraftsystem behöver mer än grundläggande kraftdistribution. Operatörer kan också behöva tillgång till driftstatus, kretsparametrar och styrinformation. Lågspänningsställverk måste därför samverka effektivt med den bredare industriella styrarkitekturen.

Beroende på projektkrav kan GCS integrera lämpliga mät-, skydds- och styrkomponenter och gränssnitt mot PLC:er, övervakningssystem eller industridatorer.

Denna kombination av kraftdistribution och styrning gör GCS lämplig för kontinuerlig produktionsindustri som petrokemi, metallurgi, kraftgenerering och textiltillverkning.

Teknisk parameter

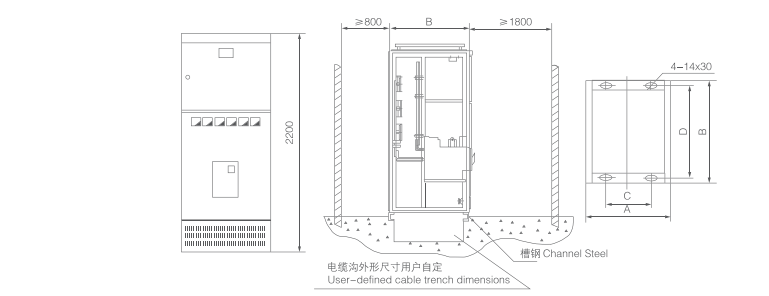

Installationsdiagram

GCS lågspänningsställverk vs. GCK

Både GCS och GCK använder utdragbara arkitekturer, men deras typiska tekniska tillämpningar är olika.

GCK används ofta förindustriell lågspänningsdistribution och motorstyrning, med tonvikt på PC- och MCC-applikationer.

GCS är mer orienterad mothög kapacitet, hög densitet och högt automatiserade lågspänningsdistributionssystem. Med märkström upp till 4000A är den designad för integrerade applikationer som involverar storskalig distribution, centraliserad motorstyrning och reaktiv effektkompensation.

Produktval bör därför överväga:

Systemkapacitet → Antal inkommande/utgående kretsar → Motorbelastningar → Automationskrav → Reaktiv kompensation → Installationsutrymme → Underhållskrav

Tillämpliga industrier

Kraftverk

GCS kan användas i lågspänningshjälpkraftsystem i kraftverk, vilket ger centraliserad distribution och styrning för hjälputrustning, motorbelastningar och andra lågspänningsbelastningar.

Petrokemiska anläggningar

Petrokemiska anläggningar involverar vanligtvis kontinuerlig drift och höga nivåer av automatisering. GCS kan användas för kraftdistribution och centraliserad motorstyrning inom dessa miljöer.

Metallurgi och tung industri

För stora produktionslinjer och motorbelastningar med hög effekt tillhandahåller GCS en strukturerad lösning för lågspänningsdistribution med flera kretsar och centraliserad styrning.

Höghus

GCS kan integreras i lågspänningsdistributionssystem i stora byggnader för centraliserad distribution av kraft, belysning och andra lågspänningsbelastningar.

Designstandarder och efterlevnad

GCS-systemet är utformat i enlighet med tillämpliga standarder för lågspänningsställverk och styrutrustning, inklusive:

• IEC 439-1 — Lågspänningsställverk och kontrollutrustning
• GB/T 7251 — Lågspänningsställverk och kontrollenheter
• ZBK 36001 — Lågspänningsutdragbart komplett ställverk
• GB/T 7251.12-2013

Tillämpliga projektstandarder, komponentkonfiguration och testkrav kan definieras enligt målmarknaden och projektets tekniska specifikation.

Kvalitetskontroll

HAGOE driver produktion underISO9001, ISO14001 och ISO45001ledningssystem och tillämpar processbaserad kvalitetskontroll på komplett elektrisk utrustning.

Viktiga GCS kvalitetskontrollstadier inkluderar:

Komponentkvalitet : Verifiering av komponentmodeller, klassificering och matchning för inkommande, utgående, kontroll- och skyddskretsar.

Skåptillverkning: Kontroll av laserskärning, CNC-böjning och noggrannhet i skåpmontering.

Samlingsskensystem: Verifiering av samlingsskenespecifikationer, anslutningar, installationskvalitet och isoleringskrav.

Funktionella enheter: Inspektion av utdragbar enhet, mekanisk struktur och elektriska anslutningar.

Sekundär kontroll: Inspektion av styrledningar, plintar, mät- och signalkretsar.

Test av komplett skåp: Inspektion före leverans och elektrisk prestandatestning enligt tillämpliga projektkrav.

FAQ

Vad används GCS lågspänningsställverk till?

GCS används främst för lågspänningskraftdistribution, centraliserad motorstyrning och reaktiv effektkompensation i kraftverk, petrokemiska anläggningar, metallurgi, textilanläggningar, höghus och andra industriella applikationer.

Vad är den maximala märkströmmen för GCS?

GCS kan konfigureras med märkström upp till 4000A, med den slutliga märkströmmen bestäms av inkommande, samlingsskena och matardesign.

Vilka spänningsklasser finns tillgängliga?

Systemet är designat för 380V, 400V och 660V lågspänningssystem med märkfrekvenser på 50Hz eller 60Hz.

Kan GCS användas för motorstyrning?

Ja. GCS kan konfigureras med MCC-relaterade funktionsenheter för centraliserad styrning, distribution och skydd av industrimotorer.

Kan GCS inkludera reaktiv effektkompensation?

Ja. Kompensationsfunktioner för reaktiv effekt kan införlivas i enlighet med projektdesignen och kraven för effektfaktorhantering.
