Artikelsammanfattning:EnAC strömförsörjningär en grundläggande del av modern elektrisk infrastruktur, men att välja rätt konfiguration innebär mycket mer än att matcha spännings- och strömvärden. Belastningstyp, skyddsstrategi, kapsling, installationsmiljö, kabelarrangemang, underhållsåtkomst och framtida expansionskrav kan alla påverka systemets tillförlitlighet. Den här artikeln förklarar hur en AC-strömförsörjning fungerar inom industri- och infrastrukturapplikationer, vilka komponenter som vanligtvis används, hur man väljer en lämplig lösning och hur ett korrekt konstruerat system kan minska elektriska risker, förenkla underhållet och stödja stabil drift av utrustningen. HAGOE tillhandahåller AC-strömförsörjningspaneler och AC-panellådor som kan konfigureras för olika projektkrav, inklusive industriell utrustning, infrastruktur, telekommunikation, förnybar energi och lokaliserad kraftdistribution.
EnAC strömförsörjningär ett elektriskt system eller en enhet designad för att ta emot växelström och leverera den säkert och tillförlitligt till utrustning, kretsar eller nedströms elektriska system. I praktiska industriella tillämpningar kan termen syfta på mer än en grundläggande källa till elektrisk energi. En korrekt konstruerad växelströmsförsörjningsenhet kan kombinera strömfördelning, kretsisolering, överströmsskydd, mätning, omkoppling, styrning och terminalanslutningar i en samordnad lösning.
Denna distinktion är viktig eftersom elektriska belastningar sällan fungerar isolerat. En fabrik kan ha motorer, automationsutrustning, styrsystem, belysning, kommunikationsutrustning och hjälpanordningar som delar samma elektriska infrastruktur. Utan lämplig distribution och skydd kan ett problem i en grenkrets påverka annan utrustning och orsaka onödig driftstopp.
Modern AC-strömförsörjningsutrustning måste därför konstrueras kring hela applikationen snarare än en enda elektrisk klassificering. Spänning, ström, belastningsegenskaper, felförhållanden, miljöexponering, kapslingskrav, kabeldragning och underhållsåtkomst bör alla beaktas innan utrustningen specificeras.
HAGOE utvecklar växelströmsförsörjningslösningar för industriell utrustning, infrastrukturprojekt, telekommunikationsanläggningar, förnybara energisystem och andra applikationer som kräver kontrollerad och skyddad växelströmsdistribution.
Den grundläggande driftprocessen för en växelströmsförsörjningsenhet kan förstås som en kontrollerad väg mellan den inkommande elektriska källan och anslutna laster.
Denna arkitektur skapar ett mer organiserat elektriskt gränssnitt. Istället för att ansluta flera laster direkt till en okontrollerad matning, tillhandahåller systemet definierade kretsar med lämpliga skydds- och isoleringspunkter.
Det exakta arrangemanget beror på projektet. En kompakt maskinmonterad låda behöver kanske bara ett litet antal skyddade kretsar, medan en industriell hjälpströmpanel kan kräva flera grenkretsar, mätare, isolatorer, kontaktorer och andra komponenter.
Den interna konfigurationen av en AC-strömförsörjning bör väljas i enlighet med de elektriska kraven och driftsmiljön. Vanliga komponenter inkluderar:
| Komponent | Primär funktion | Typiskt övervägande |
|---|---|---|
| Huvudströmbrytare | Ger primärkretsskydd och omkoppling | Märkström, spänning, avbrottsförmåga |
| Grenbrytare | Skydda enskilda nedströmskretsar | Belastningsström och koordination |
| Isolator | Ger elektrisk isolering för drift eller underhåll | Isoleringskrav och installationsmetod |
| Säkring | Ger överströmsskydd | Säkringstyp, klassificering och tillämpning |
| Kontaktor | Möjliggör elektrisk omkoppling och kontroll | Belastningstyp och kopplingsfrekvens |
| Meter | Ger elektrisk mätning | Spänning, ström, effekt eller andra övervakade parametrar |
| Plintblock | Organisera fältanslutningar | Ledarstorlek och anslutningsarrangemang |
| Samlingsskena | Fördelar elektrisk kraft inom aggregatet | Strömkapacitet, isolering och spelrum |
| Inhägnad | Skyddar elektriska komponenter och ledningar | Material, dimensioner, miljö och skyddsnivå |
Inte alla nätaggregat kräver alla dessa komponenter. En effektiv design undviker onödig komplexitet samtidigt som den tillhandahåller de funktioner som krävs av applikationen.

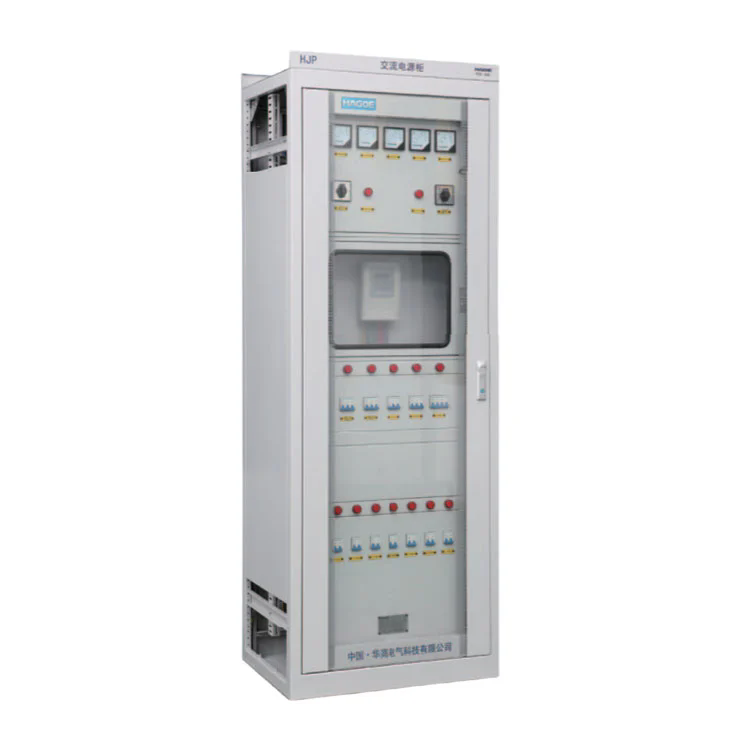

Två vanliga konfigurationer är en AC-strömförsörjningspanel och en AC-panelbox. Även om deras funktioner överlappar varandra kan deras fysiska form och avsedda installation vara olika.
För en stor industriell installation kan en panel vara att föredra eftersom den kan rymma flera kretsar och ett bredare komponentarrangemang. För en maskinbyggare eller utrustningsintegratör kan en kompakt panelbox förenkla lokaliserad kabeldragning och minska det utrymme som krävs för elektriska komponenter.
Rätt val beror på antalet kretsar, installationsplats, tillgängligt utrymme, kabeldragning, underhållskrav och miljöförhållanden.
Att välja ett nätaggregat baserat endast på nominell spänning och ström kan skapa problem senare. Ett bättre tillvägagångssätt är att utvärdera hela den elektriska applikationen innan specifikationen slutförs.
För projektbaserad upphandling, kan tillhandahållande av ett enradsdiagram, lastlista, utrustningsspecifikationer, installationsritningar och kabelkrav göra konstruktionsprocessen mycket mer exakt.
Olika elektriska belastningar ställer olika krav på ett nätaggregat. En resistiv värmare, till exempel, beter sig annorlunda än en motor eller ett elektroniskt styrsystem.
| Belastningstyp | Typiskt kännetecken | Design uppmärksamhet |
|---|---|---|
| Resistiva belastningar | Generellt förutsägbar nuvarande efterfrågan | Kontinuerlig ström och termisk belastning |
| Induktiva belastningar | Kan involvera reaktiv effekt och omkopplingseffekter | Val av skydd och växlingsenhet |
| Motorer | Startströmmen kan överstiga löpströmmen | Startförhållanden, skydd och växling |
| Elektronisk utrustning | Kan vara känslig för strömkvalitet och avbrott | Skydd, övervakning och systemkompatibilitet |
| Blandade industriella belastningar | Flera lasttyper fungerar samtidigt | Lastberäkning, kretsseparering och koordinering |
Att ignorera startström eller transienta förhållanden kan resultera i störande utlösning eller ett underdimensionerat system. Omvänt kan alltför stor överdimensionering öka utrustningens kostnader och skåpdimensioner utan att ge betydande driftsfördelar.
En balanserad design bör därför beakta både nuvarande driftsförhållanden och realistiska framtida krav.
Elektriskt skydd är en av de viktigaste funktionerna hos en växelströmsenhet. Skyddsanordningar hjälper till att isolera onormala kretsar och minskar den potentiella påverkan av elektriska fel.
Skydd är dock bara en del av den övergripande designen. Kapslingen spelar också en viktig roll eftersom den bestämmer hur elektriska komponenter skyddas från den omgivande miljön och hur säkert personal kan interagera med utrustningen.
Viktiga överväganden i höljet inkluderar:
HAGOEs lösningar för växelströmsförsörjning kan konfigureras enligt installationsförhållanden, kapslingskrav, kabelarrangemang och projektspecifika elektriska specifikationer. Detta är särskilt användbart när standardutrustning inte passar platsens fysiska eller elektriska begränsningar.
AC-strömförsörjningsutrustning används inom ett brett spektrum av industrier eftersom de flesta industriella och kommersiella elektriska system kräver ett kontrollerat gränssnitt mellan den inkommande källan och individuella belastningar.
Industriell tillverkning:Produktionsanläggningar använder växelströmsaggregat för maskiner, automationssystem, styrutrustning, hjälplaster och lokal elektrisk distribution. Korrekt kretsorganisation kan göra felsökning enklare och minska effekten av enskilda elektriska fel.
Kraft och infrastruktur:Infrastrukturprojekt kan kräva pålitlig hjälpkraft för fältutrustning, kontrollsystem, elektriska rum och andra stödjande installationer. Utrustningen kan behöva uppfylla specifika projektritningar och miljökrav.
Telekommunikation:Telekomanläggningar innehåller känslig kommunikations- och styrutrustning som är beroende av organiserad eldistribution. AC-strömförsörjningsenheter kan tillhandahålla skyddade strömgränssnitt för utrustning och hjälpsystem.
Förnybar energi:Solceller och energilagringsprojekt innehåller flera elektriska delsystem. AC-strömförsörjningsutrustning kan användas för hjälpkretsar, lokal styrutrustning, skyddsfunktioner och andra applikationer på AC-sidan.
Maskiner och utrustning:Kompakta AC-panellådor kan integreras i eller installeras vid sidan av maskiner för att tillhandahålla lokalt skydd, omkopplings- och anslutningspunkter. Detta kan hjälpa utrustningstillverkare att skapa en mer organiserad elektrisk arkitektur.
HAGOE Electric Technology Co., Ltd. har varit involverat i tillverkning och konstruktion av elektrisk utrustning sedan 2008. Dess kapacitet omfattar forskning och utveckling, ingenjörsdesign, tillverkning, testning, försäljning och exporttjänster.
För kunder som köper växelströmsutrustning är värdet av en tillverkare inte begränsat till det fysiska skåpet. Projektkrav involverar ofta elektrisk konfiguration, ritningar, komponentval, kapslingsmått, dokumentation, paketering och teknisk samordning. En tillverkare som kan stödja dessa steg kan hjälpa till att minska kommunikationsgap mellan inköps-, ingenjörs-, installations- och driftsättningsteam.
HAGOE stödjer både standardiserade produkter och kundanpassade lösningar. Dess AC-strömförsörjningssortiment inkluderar AC Power Supply Panels och AC Panel Boxes som kan konfigureras enligt projektets krav.
För utländska EPC-entreprenörer, distributörer, utrustningstillverkare och industriella användare kan detta projektorienterade tillvägagångssätt vara särskilt användbart när standarddimensioner eller elektriska standardkonfigurationer inte är tillräckliga.
Även en väldesignad AC-strömkälla kräver korrekt installation och rutininspektion. Innan strömförsörjning startas bör kvalificerad elektrisk personal kontrollera att installationen överensstämmer med de godkända ritningarna och tillämpliga lokala krav.
Ett praktiskt inspektionsprogram kan innehålla:
Underhållsintervall bör bestämmas i enlighet med utrustningen, driftsmiljön, arbetscykeln, tillverkarens rekommendationer och tillämpliga bestämmelser. All inspektion eller reparation som involverar strömsatt elektrisk utrustning bör endast utföras av lämpligt kvalificerad personal som följer platsens säkerhetsrutiner.
Flera misstag som kan undvikas kan göra ett nätaggregat dyrare eller mindre tillförlitligt än nödvändigt.
1. Vad är ett nätaggregat?
En växelströmskälla är en elektrisk källa eller enhet som är utformad för att ta emot, kontrollera, skydda, distribuera eller leverera växelström till ansluten utrustning. Industriella strömförsörjningspaneler kan kombinera funktioner för distribution, skydd, omkoppling, mätning och anslutning.
2. Vad är skillnaden mellan en AC-strömförsörjningspanel och en AC-panelbox?
En AC-strömförsörjningspanel är i allmänhet avsedd för ett mer omfattande arrangemang av AC-ingång, distribution, skydd och styrkretsar. En växelströmspanelbox är vanligtvis mer kompakt och lämpar sig för lokal strömfördelning eller styrning på utrustningsnivå.
3. Vilken information ska jag ge när jag begär en AC-strömförsörjning?
Användbar information inkluderar systemspänning, märkström, antal kretsar, lasttyper, installationsmiljö, kapslingskrav, kabelinföringsriktning, monteringsmetod, övervakningskrav, tillämpliga standarder och projektritningar. Ett enkelradsdiagram och lastlista kan göra teknisk utvärdering mycket enklare.
4. Kan en AC-strömförsörjning anpassas?
Ja. Beroende på projektet kan en AC-strömförsörjning konfigureras kring elektriska märkvärden, kretsmängd, skyddsanordningar, höljesdimensioner, komponentlayout, kabelingång, monteringsarrangemang, övervakningsfunktioner, namnskyltar och dokumentationskrav.
5. Var används strömförsörjningspaneler vanligtvis?
Typiska tillämpningar inkluderar industriell tillverkning, infrastruktur, telekommunikation, projekt för förnybar energi, automationssystem, hjälpkraftsystem och maskinintegration.
6. Varför är val av kapsling viktigt?
Kapslingen skyddar elektriska komponenter och ledningar från miljömässiga och mekaniska förhållanden. Damm, fukt, temperatur, installationsplats, kabeldragning och underhållsåtkomst bör alla beaktas när du väljer kapsling.
7. Kan HAGOE stödja utländska projekt?
HAGOE tillhandahåller ingenjörs- och exportstöd för tillämpliga projekt, inklusive teknisk konsultation, skräddarsydd tillverkning, kvalitetsdokumentation, exportförpackning, logistiksamordning, installationsvägledning och teknisk support efter försäljning.
En pålitligAC strömförsörjningär mer än en kapsling som innehåller elektriska komponenter. Det är ett viktigt gränssnitt mellan uppströmsströmkällan och nedströmsutrustning, som kombinerar strömfördelning, skydd, isolering, omkoppling, övervakning och organiserad ledning enligt applikationens krav.
Den mest effektiva lösningen börjar med en tydlig förståelse av den elektriska belastningen och installationsmiljön. Spänning och ström är viktiga utgångspunkter, men belastningsegenskaper, felförhållanden, kapslingskrav, kabeldragning, underhållsåtkomst, övervakningsbehov och framtida expansion bör också utvärderas.
För industriella användare, utrustningstillverkare, EPC-entreprenörer, infrastrukturutvecklare, telekomanläggningar och projekt för förnybar energi kan arbetet med en erfaren tillverkare förenkla denna process.HAGOEkombinerar elektroteknik, tillverkning, testning, anpassning och exportstöd för att utveckla växelströmsförsörjningslösningar för olika projektförhållanden.
Om du utvärderar en växelströmsförsörjningspanel, växelströmspanelbox eller en anpassad lösning för växelströmsfördelning, lämna dina elektriska specifikationer, lastinformation, ritningar och installationskrav till HAGOE.Kontakta ossför att diskutera dina projektkrav och hitta en praktisk strömförsörjningskonfiguration för din applikation.
