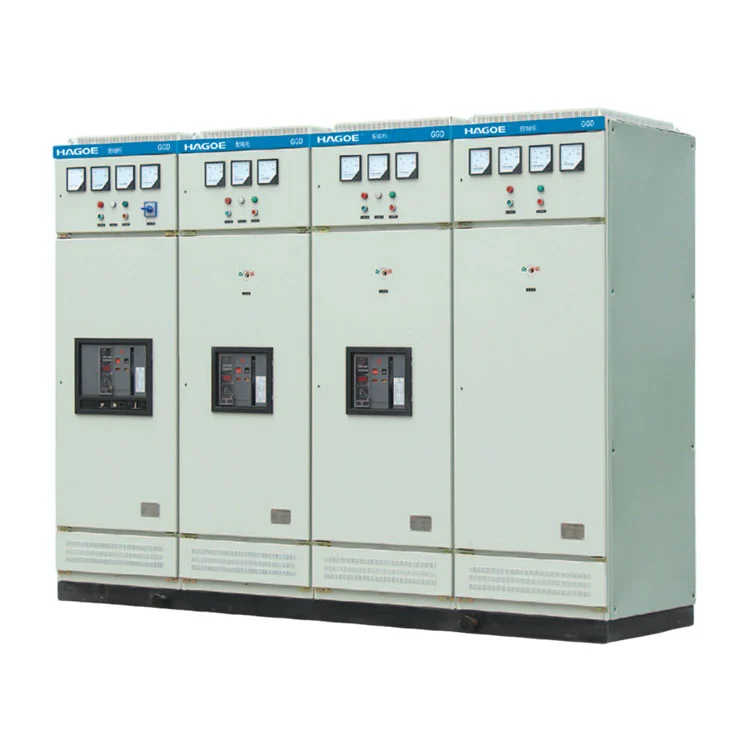

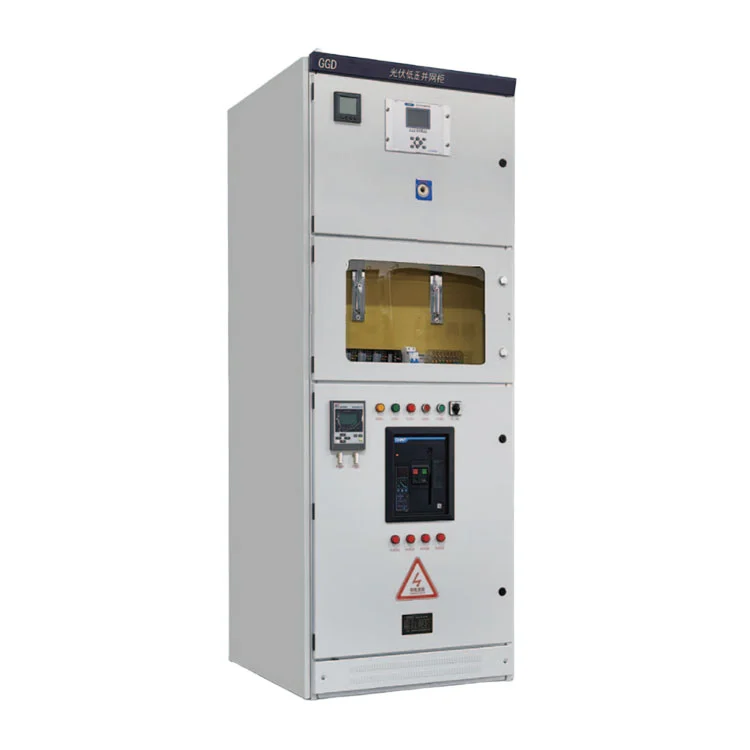

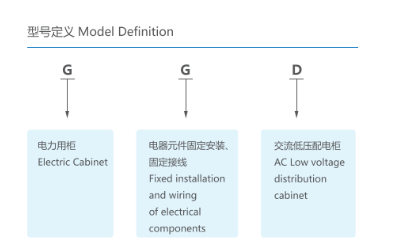

GGD är inte bara en metallkapsling. Det är enlågspänningsställverkinnehållande brytare, samlingsskenor, skyddsanordningar, mätinstrument och styrkomponenter.
I ett typiskt distributionssystem trappas strömmen ner genom en transformator innan den går in i lågspänningsställverket. GGD-lågspänningsställverket tar emot ström genom den inkommande huvudkretsen och distribuerar den till belysning, motorer, produktionsutrustning och andra lågspänningsbelastningar genom individuella matarkretsar.
Den grundläggande kraftvägen kan representeras som:
Transformator → Huvudinkommande krets → Samlingsskensystem → Matarkretsar → Elektriska belastningar
Av denna anledning bör ställverksval överväga mer än märkström.Prospektiv kortslutningsström, belastningsegenskaper, antal utgående kretsar, samlingsskenor, skyddskoordination och installationsvillkoralla påverkar den slutliga konfigurationen.
Det huvudsakliga tekniska värdet av GGD Low Voltage Switchgear är att tillhandahålla en strukturerad och underhållbar plattform för lågspänningskraftdistribution.
Baserat på de medföljande produktspecifikationerna inkluderar nyckelegenskaperna:
Olika GGD-modeller ger olika nominella kortslutningsbrytströmsnivåer, vilket gör att ställverket kan väljas enligt systemfelnivån.
Skåpet och det ledande systemet måste motstå de termiska effekterna och de elektromagnetiska krafterna som genereras under kortslutningsförhållanden. De relevanta parametrarna inkluderar nominell korttidsmotståndsström och nominell toppmotståndsström.
Inkommande, utgående, last- och distributionskretsar kan konfigureras enligt projektets krav.
Den etablerade skåpsarkitekturen underlättar installation av utrustning, kretsinspektion och efterföljande underhåll.
Olika strömklasser finns tillgängliga för GGD1-, GGD2- och GGD3-konfigurationer för att matcha olika distributionskapaciteter.
De tre GGD-grupperna ska inte bara ses som olika skåpstorlekar. Deras huvudsakliga skillnader är förknippade medmärkström och kortslutningsförmåga.
| Modell | Märkspänning | Märkström | Nominell kortslutningsbrytström | Klassad korttidsmotståndsström | Bedömd topp motstå ström |
|---|---|---|---|---|---|
| GGD1 | 380V | A: ≤1000A / B: 600(630)A / C: 400A | 15kA | 15kA | 30kA |
| GGD2 | 380V | A: ≤1500(1600)A / B: 1000A / C: 600A | 30kA | 30kA | 63kA |
| GGD3 | 380V | A: ≤3150A / B: 2500A / C: 2000A | 50kA | 50kA | 105kA |
Upphandlingsanmärkning:Den slutliga modellen bör inte väljas enbart efter belastningsström. Projektets kortslutningsnivå, transformatorkapacitet, skyddskoordination och matarkonfiguration bör också bekräftas innan beställning
Vid val av lågspänningsställverk beskriver nominell kortslutningsbrytström, nominell korttidsmotståndsström och nominell toppmotståndsström olika aspekter av felprestanda.
Märkkortslutningsström avser ställverkets förmåga att bryta en specificerad kortslutningsström under definierade förhållanden.
Nominell korttidshållningsström indikerar den ström som utrustningen kan motstå under en specificerad varaktighet under en kortslutningshändelse, särskilt i förhållande till termisk stress.
Nominell toppbeständighetsström hänför sig till de elektromagnetiska krafter som är associerade med toppkortslutningsströmmen.
Av denna anledning bör dessa parametrar matchas mot den beräknade potentiella kortslutningsströmmen för projektet snarare än att välja ett skåp helt enkelt enligt dess normala driftström.
GGD lågspänningsställverk kan konfigureras enligt projektets distributionstopologi.
Typiska konfigurationer inkluderar:
Ansluter skåpet till transformatorn eller uppströms lågspänningsströmkälla.
Tillhandahåller oberoende matarkretsar för olika områden eller utrustning.
Konfigurerad med lämpliga omkopplings-, skydds- och styrenheter för motortillämpningar.
Tillhandahåller dedikerade lågspänningskretsar för belysningssystem.
Kondensatorkompensation kan införlivas enligt projektets effektfaktor och krav på reaktiv effekt.
Spännings-, ström-, effekt-, energi- och andra övervakningsfunktioner kan integreras enligt projektkrav.
Enligt de medföljande produktdata är GGD-serien avsedd för följande typiska driftsförhållanden:
För miljöer på hög höjd, hög luftfuktighet, mycket korrosiva, högvibrerande eller på annat sätt ovanliga miljöer, bör de faktiska villkoren på plats bekräftas under den tekniska utredningsfasen så att utrustningen kan konfigureras på lämpligt sätt.
GGD lågspänningsställverk är lämpligt för tillämpningar som kräver centraliserad lågspänningsfördelning och styrning, inklusive:
Kraftverk och transformatorstationer
För lågspänningsdistribution och hjälpkraftsystem.
Industriell tillverkning
För produktionslinjer, maskiner, pumpar, fläktar och andra industriella belastningar.
Gruv och tung industri
För kraftdistributionssystem för industri och gruvdrift.
Infrastrukturprojekt
För lågspänningsdistribution i byggnader, kommunal infrastruktur och offentliga anläggningar.
Projekt för förnybar energi
Som en del av AC-lågspänningsdistributionsdelen av projekt för förnybar energi, med förbehåll för den övergripande systemarkitekturen.
Uppgraderingar av distributionsnätverk
För uppgradering och utbyggnad av befintliga lågspänningsdistributionssystem.
| Hänsyn | Grundfördelningsskåp | GGD Lågspänningsställverk |
|---|---|---|
| Systemapplikation | Enkel distribution | Industriell och kraftdistribution |
| Aktuell konfiguration | Vanligtvis begränsad | Flera strömnivåer |
| Kortslutningsparametrar | Kan vara begränsad | Klart specificerat |
| Elektrisk konfiguration | Relativt enkelt | Flexibel |
| Skyddskonfiguration | Grundläggande | Konfigurerbar enligt system |
| Projektets lämplighet | Små/enkla installationer | Industri- och infrastrukturprojekt |
| Teknisk anpassning | Begränsad | Available according to project |
För enkel bostads- eller småskalig distribution kan det räcka med en basfördelningsbox. Industrianläggningar, transformatorstationer och infrastrukturprojekt kräver vanligtvis mer tydligt definieradekortslutningskapacitet, samlingsskenas kapacitet, matarmängd, skyddskonfiguration och underhållskrav.
Det är här en GGD-lågspänningsställverksenhet blir mer lämplig för tekniska distributionstillämpningar.
GGD är en komplett elektrisk enhet, vilket innebär att produktkvaliteten inte bara beror på enskilda komponenter utan också påskåptillverkningsnoggrannhet, samlingsskenor, ledaravstånd, jordningskontinuitet, komponentinstallation och kompletta skåpdragningar.
HAGOE hanterar produktionen under kvalitetsledningssystemet ISO9001 och tillämpar kvalitetskontroll från inkommande material- och komponentinspektion till kompletta skåpprovningar.
En typisk tillverkningsprocess inkluderar:
Inkommande inspektion → Plåtbearbetning → Skåpmontering → Samlingsskena Installation → Komponentinstallation → Kabeldragning → Elinspektion → Funktionsprovning → Slutinspektion
För tekniska projekt kan HAGOE tillhandahålla teknisk dokumentation, inspektionsprotokoll, certifieringsdokument, kopplingsscheman och installationsrelaterade dokument enligt upphandlingskrav.
GGD lågspänningsställverk används huvudsakligen för AC lågspänningskraftdistribution, belysning, kontroll och skydd i kraftverk, transformatorstationer, industrianläggningar, gruvföretag och infrastrukturprojekt.
Valet bör baseras på märkström, potentiell kortslutningsström, matarkrav och systemkonfiguration.
Ja. HAGOE kan anpassa elektriska konfigurationer efter inkommande kretsar, utgående matare, mätning, skydd, kompensation, kontrollkrav och installationsmått.
De medföljande standarddriftsförhållandena är i första hand avsedda för typiska installationer. Användning utomhus kräver bekräftelse av kapslingsskydd, temperatur, luftfuktighet, solstrålning och andra miljökrav innan konfigurering.
