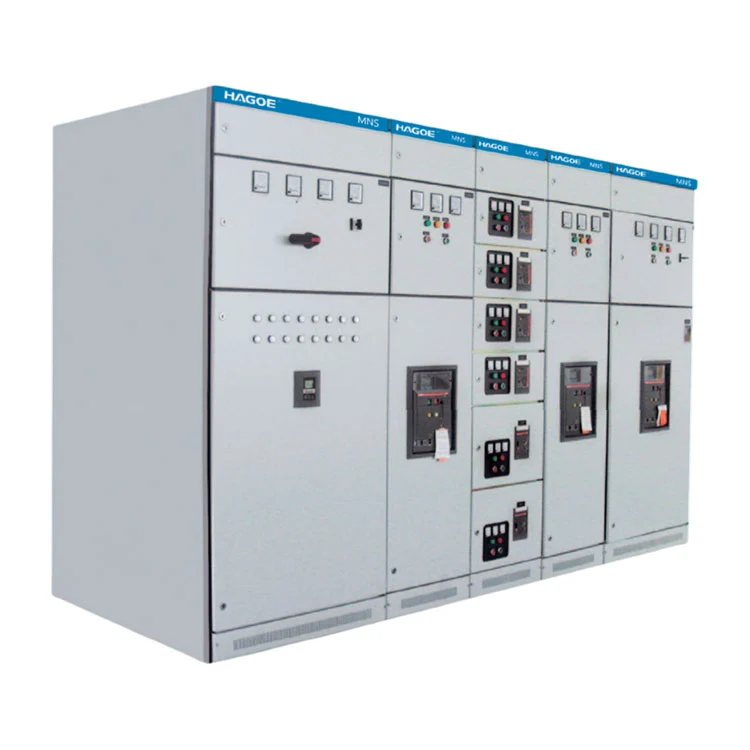

MNS lågspänningsställverk

MNS Low Voltage Switchgear är ett komplett lågspänningsställverk centrerat på modulära funktionsenheter och en utdragbar arkitektur.

Istället för att konfigurera ett skåp enbart efter dess totala kapacitet, betonar MNS den standardiserade kombinationen av funktionella enheter. Inkommande matare, utgående kretsar, motorstyrenheter och kompensationskretsar kan ordnas enligt projektets elektriska design, vilket gör att ställverksuppställningen kan matcha olika laststrukturer.

HAGOE MNS är designad för växelströmssystem med märkdriftsspänning upp till 660V, som täcker effektomvandling, distribution och styrfunktioner.

För industriella projekt som kräver flera distributionskretsar, MCC-motorstyrningskretsar och centraliserad elektrisk styrning, ger den modulära arkitekturen ett mer strukturerat sätt att organisera ställverkets interna funktioner.

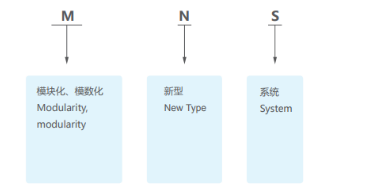

Modelldefinition

Tre funktionella skåpkonfigurationer

PC Power Distribution Center

PC-skåpet används för primär lågspänningsinkommande kraft och distribution. Beroende på aktuella betyg och projektkrav kan den rymmasEmax, MT, 3WN, AH och ME serie brytareför inkommande strömanslutning, skydd och distribution.

MCC Motor Control Center

MCC-skåpet är i första hand konstruerat för industriella motorbelastningar. Enligt lådans dimensioner och kretskrav kan varje funktionskrets använda en brytare med hög brytkapacitet i formgjuten hölje eller en roterande lastbrytare med säkringsskydd för centraliserad motorstyrning och skydd.

Kompensationsskåp för reaktiv effekt

Kompensationsskåpet för reaktiv effekt kan utrustas medmanuella, automatiska och fjärrstyrda reaktiva effektkompenseringsfunktionerenligt projektdesignen, stödja effektfaktorhantering inom distributionssystemet.

Kombinationen av PC-, MCC- och kompensationsfunktioner gör att MNS kan fungera som ett komplett lågspänningsfördelningssystem och motorstyrningssystem snarare än ett fristående distributionsskåp.

Utdragbar arkitektur för funktionellt underhåll

MNS använder utdragbara funktionsenheter. Industriella distributionssystem innehåller ofta ett stort antal matar- och motorkretsar. Med fast monterad utrustning kan underhåll av en enskild krets kräva mer omfattande fälturkoppling och arbete.

Den utdragbara arkitekturen organiserar varje funktionell krets i en oberoende enhet, vilket gör att underhållsaktiviteter kan riktas mer specifikt.

Under teknisk konfiguration kan lämpliga lådenheter väljas enligt kretstyp och klassificering och sedan monteras genom standardiserade moduler.

Denna design är särskilt lämplig för:

Industriell distribution med flera kretsar

Motorkontrollcenter

Stora produktionslinjekraftsystem

Centraliserade elrum

Industrianläggningar i kontinuerlig drift

Standardiserade moduler för projektspecifika konfigurationer

Den viktigaste fördelen med MNS Low Voltage Switchgear är inte bara dess utdragbara struktur utan också dessstandardiserad modulär design.

Ett industriprojekt kan innefatta inkommande matare med hög kapacitet, allmänna kraftmatare, små motorkretsar, styrkretsar och reaktiva kompensationskretsar inom samma lågspänningssystem. Dessa kretsar har olika strömklasser, skyddskrav och styrmetoder.

MNS-konfiguration bör därför baseras på:

Transformatorkapacitet

Inkommande ström

Matarmängd

Motorbelastning

Motorns startmetod

Skyddskrav

Reaktiv effektbehov

Styr- och kommunikationskrav

HAGOE kan konfigurera skåpsarrangemang och funktionsenheter enligt kundens enlinjediagram, lastlista eller projekttekniska specifikation.

Ansökningar

MNS Low Voltage Switchgear är avsett för industriella system som kräver centraliserad lågspänningsdistribution och motorstyrning snarare än att vara begränsad till en specifik industri.

Typiska tillämpningar inkluderarkraftverk, transformatorstationer, petrokemiska anläggningar, metallurgi och valsande stål, transportenergisystem, lätt industri och textilanläggningar.

Teknisk parameter

Skyddsnivå

Servicemiljö

Standardservicevillkoren för MNS bör bekräftas i enlighet med utrustningens designkrav. Typiska tillstånd inkluderar:

• Omgivande lufttemperatur:-5°C till +40°C
• 24-timmars medeltemperatur:inte högre än +35°C
• Höjd över havet:inte överstiga 2000m
• Relativ luftfuktighet vid +40°C:inte överstiger 50 %
• Högre relativ luftfuktighet kan accepteras vid lägre temperaturer, som t.ex90 % vid +20°C
• Utrustningen bör inte installeras i miljöer med kraftig förorening, kemisk korrosion, brand, explosionsrisk eller kraftiga vibrationer.

Transport och lagring stöds i allmänhet inom-25°C till +55°C. Högre korttidstemperaturer kan övervägas förutsatt att inga irreversibla skador uppstår.

För speciella applikationer som t.exoljeborrplattformar till havs och kärnkraftverk, bör ett separat tekniskt avtal upprättas med tillverkaren för att definiera miljö-, isolerings-, struktur-, material- och testkrav.

HAGOE Engineering and Manufacturing Capability

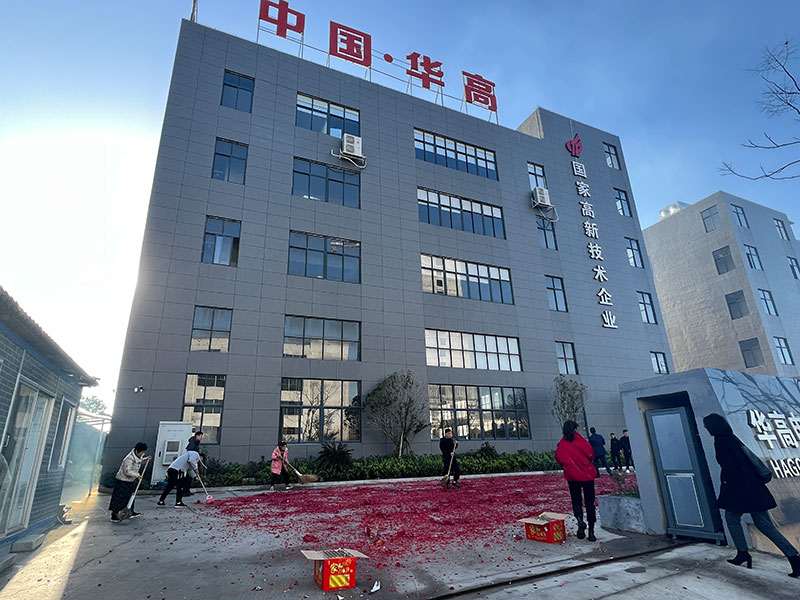

Hagoe Electric Technology Co., Ltd. grundades i2008och har mer än 18 års erfarenhet av kraftöverföring, distributionssystem och kraftelektronik.

För kompletta lågspänningssystem som MNS Low Voltage Switchgear erbjuder HAGOE mer än standard skåptillverkning. Vårt omfång täckerdesign av elschema, konfiguration av funktionella enheter, skåptillverkning, komponentmontering, kompletta skåptestning och internationell leverans.

Bolaget inneharmer än 34 nationella patentoch driver produktionsanläggningar utrustade med Trumpf laserskärmaskiner från Tyskland, AMADA CNC bockmaskiner från Japan, automatiserad CNC stansutrustning, SMT produktionslinjer och intelligenta testsystem.

Dessa tillverkningsmöjligheter stödjer skåptillverkningsnoggrannhet, strukturell konsistens och produktionsstabilitet, medan ingenjörsteamet fokuserar på systemkonfiguration enligt projektbelastningar, kretsmängd och kontrollkrav.

Kvalitetskontroll och efterlevnad

HAGOE verkar underISO9001 kvalitetsledning, ISO14001 miljöledning och ISO45001 ledningssystem för arbetsmiljö och säkerhet.

MNS kvalitetskontroll omfattar:

Inkommande materialinspektion
Verifiering av större elkomponenter, skåpmaterial och relaterade delar mot upphandlings- och projektkrav.

Skåptillverkning
Laserskärning och CNC-böjningsprocesser används för att bibehålla dimensionsnoggrannhet och tillverkningskonsistens.

Funktionell enhetsmontering
Inspektion av låd-enhets struktur, mekanisk drift och elektriska anslutningar.

Samlingsskena och ledningsinspektion
Besiktning av samlingsskenor, anslutningar, isolering och sekundärledningar.

Elektrisk provning
Fabriksinspektion och elektrisk prestandatestning utförs enligt gällande standarder och projekttekniska specifikationer.

Detta processbaserade tillvägagångssätt hjälper till att minska kvalitetsrisker orsakade av komponentvariationer, monteringsskillnader och inkonsekvenser i ledningar under batchproduktion.

Varför välja HAGOE MNS?

För ett MNS lågspänningsställverksprojekt beror den slutliga systemets prestanda på mer än skåpets utseende.Systemkonfiguration, komponentmatchning, design av lådenhet, samlingsskenor, sekundär styrning och sluttestningalla måste fungera tillsammans som en ingenjörsprocess.

HAGOE tillhandahåller en integrerad förmåga från FoU och tillverkning till projektleverans och kan konfigurera MNS-system enligt kundens:

Enkelradsdiagram

Ladda lista

Teknisk specifikation

Installationsmiljö

Skyddskrav

För standardprojekt kan HAGOE tillhandahålla produktval och teknisk parameterbekräftelse. För industriell automation, petrokemi, metallurgi och storskaliga distributionsprojekt kan ingenjörsteamet även stödja systemkonfiguration och teknisk dokumentation.
