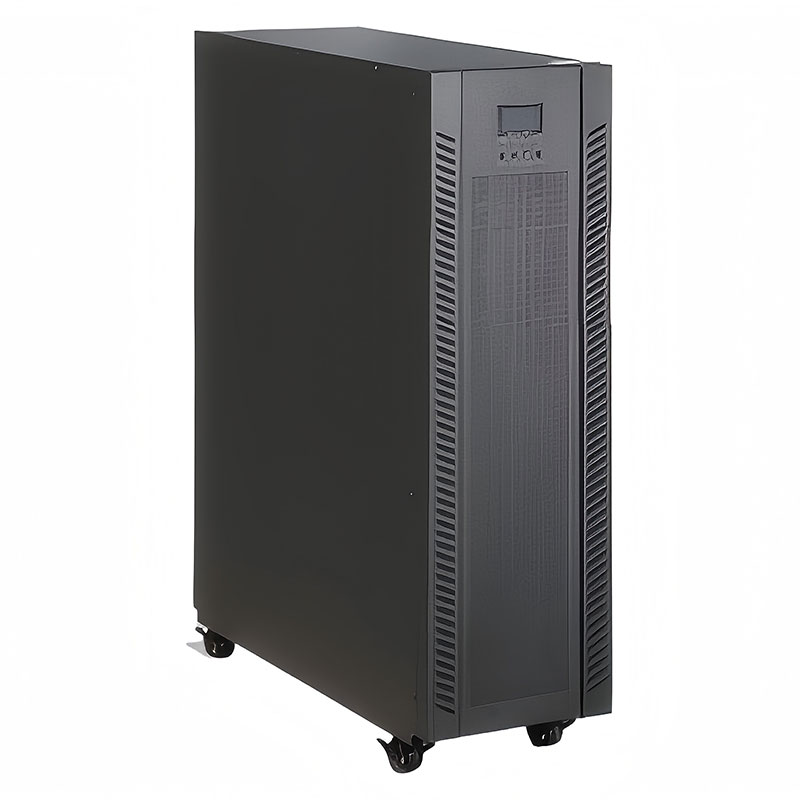

Kärnan i en lågfrekvent UPS ligger inte bara i dess transformator utan också i dess kombination av en lågfrekvent linjefrekvenstransformator och en online dubbelkonverteringsarkitektur.
Den ingående växelströmseffekten omvandlas först till DC av en likriktare; därefter ger DC-bussen ett stabilt mellaneffektsteg, som sedan omvandlas tillbaka till AC av växelriktaren för utmatning till lasten. Under normal drift drivs lasten kontinuerligt av växelriktaren, snarare än direkt ansluten till AC-ingången.
Lågfrekvenstransformatorn ger elektrisk isolering mellan ingångs- och utgångskretsarna och förbättrar systemets förmåga att motstå inkopplingsströmmar, olinjära belastningar och onormala driftsförhållanden.
Denna arkitektur gör lågfrekventa UPS-system särskilt lämpliga för applikationer med extremt höga krav på utrustningskontinuitet och strömkvalitet – inte bara de som kräver reservbatteri i nödsituationer.
HAGOE Low Frequency UPS följer en typisk dubbelkonverteringsströmväg online:
AC-ingång → Likriktare → DC-buss → Inverter → Lågfrekvenstransformator → Belastning
Under normala bruksförhållanden levererar likriktaren reglerad likström till likströmsbussen, medan växelriktaren kontinuerligt levererar konditionerad växelström till lasten.
När elförsörjningen går sönder eller faller utanför det specificerade driftområdet, levererar batterisystemet energi till DC-bussen och omriktaren fortsätter att försörja lasten. Detta eliminerar överföringsavbrott i samband med konventionella UPS-arkitekturer i standbyläge.

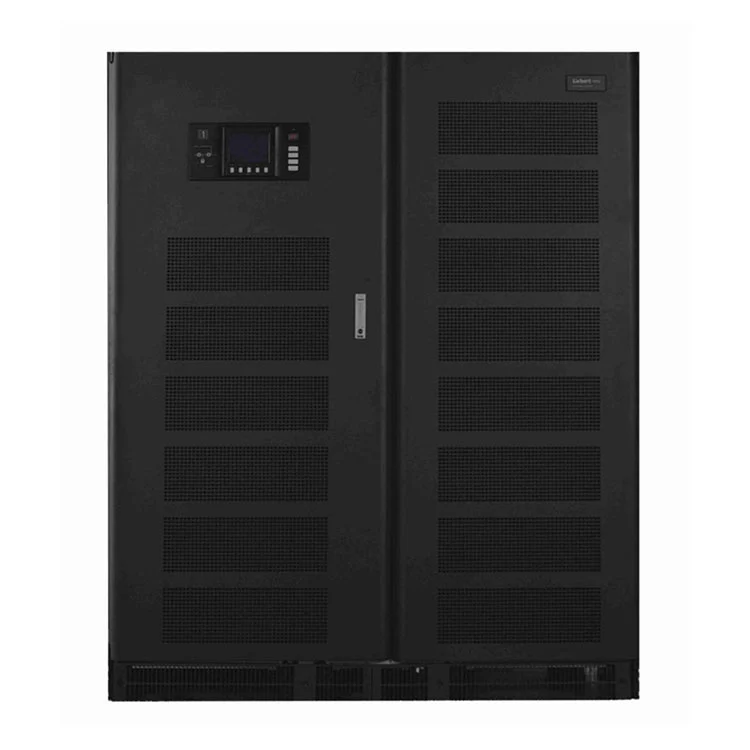

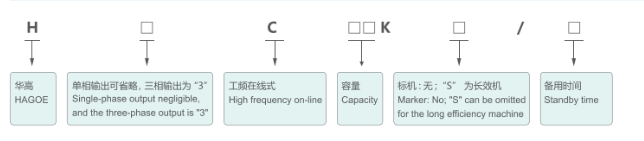

| Kategori | Teknisk parameter | Specifikation |
|---|---|---|
| AC-ingång | Nominell kapacitet | 10 kVA / 15 kVA / 20 kVA / 30 kVA / 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA / 140 kVA / 160 kVA / 200 kVA / 250 kVA / 300 kVA / 100 kVA / 600 kVA / 600 kVA / 600 kVA 2000 kVA |
| Arbetssätt och princip | Online-strömbrytare för statisk bypass (kontinuerlig omkoppling), dubbelkonverteringsteknik, fullständig separering av uteffekt | |
| Fasnummer | Tre faser + N + G | |
| Spänning | 380 V ±20 % | |
| Frekvens | 50 Hz ±10 % | |
| Maximal ström | 19 A / 29 A / 38 A / 57 A / 76 A / 114 A / 158 A / 189 A / 227 A / 265 A / 303 A / 379 A / 473 A / 568 A / 1040 A / 1800 A / 3600 A / 3700 A | |
| Effektfaktor | 0,95 (med ingångsfilter) | |
| AC Bypass-ingång | Mjuk start | 0–100 % inom 5 sek |
| Fasnummer | Tre faser + N + G | |
| Spänning | 380 V ±15 % | |
| Frekvens | 50 Hz ±2 % | |
| Bytestid | 0 ms vid överbelastning | |
| Batterisystem | DC-spänning | 384 V (32 × 12 V batterier) |
| Flytande laddningsspänning | 432 V | |
| Brytspänning | 332 V | |
| Maximal urladdningsström | 25 A / 38 A / 51 A / 76 A / 101 A / 152 A / 203 A / 253 A / 304 A / 360 A / 425 A / 528 A / 660 A / 790 A / 1500 A / 2500 A / 37000 A / 37000 A | |
| Laddningsström | 10–25 A (justerbar) | |
| AC-utgång | Fasnummer | Tre faser + N + G |
| Spänning | 380 V ±1 % (steady-state belastning) | |
| Frekvens | 50 Hz ±2 % (nätström) / 50 Hz ±0,05 % (batteriströmförsörjning) | |
| Effektfaktor | 0,8 eftersläpande | |
| Utgångsvågform | Sinusvåg | |
| Total harmonisk distorsion | ≤3 % för linjär belastning; ≤5 % för olinjär belastning | |
| Dynamisk belastningsspänningstransient | ±0,5 % (från 0 till 100 % laständring) | |
| Omedelbar återhämtningstid | <10 ms (±0,5 %) | |
| Obalanserad spänning | ≤±3%; ≤±1 % för balanserad lastspänning | |
| Överbelastningskapacitet | 120 % under 10 min; 150 % i 1 min (batteriströmförsörjning) | |
| Systemprestanda | Arbetseffektivitet | >91%; 95 % i ECO-ekonomiläge |
| Datorkommunikationsgränssnitt | RS232 / RS422 | |
| Driftstemperatur | 0–40°C | |
| Relativ luftfuktighet | 0–90 %, ej kondenserande | |
| Buller | 50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB, beroende på kapacitet | |
| Visa | Typ A: liten LCD; Typ B: stor pekskärm (120 × 90 mm) |
I ett UPS-system används transformatorn inte bara för spänningsomvandling. Det bidrar också till elektrisk isolering, transient lasthantering och systemskydd.
Industriella belastningar som PLC-system, frekvensomriktare, motorer, kontaktorer och stor likriktarutrustning kan generera betydande transientström under uppstart eller dynamisk drift. Om UPS-kapacitet endast väljs enligt aktiv effekt i konstant tillstånd, kan växelriktaren uppleva överbelastning, utgångsspänningsavvikelse eller onödig förbikoppling.
Lågfrekvenstransformatorn ger ett robust magnetiskt och elektriskt gränssnitt med stark transientförmåga, vilket ger UPS:en större designmarginal för applikationer med hög startström eller stötbelastning.
| Ingenjörsfaktor | Lågfrekvent UPS | Högfrekvent UPS |
|---|---|---|
| Transformator | Lågfrekvent krafttransformator | Högfrekvent transformator/transformatorlös arkitektur |
| Elektrisk isolering | Stark | Beror på systemtopologi |
| Motorns startbelastningar | Mer passande | Kräver noggrann dimensionering |
| Inströmningsström | Högre tolerans | Mer känslig för storlek |
| Icke-linjära belastningar | Lämplig med korrekt konfiguration | Lämplig med korrekt konfiguration |
| Industriella applikationer | Stark passform | Mer lämplig för allmänna IT-belastningar |
| Systemvikt | Relativt högre | Generellt mer kompakt |
| Installationsfotavtryck | Större | Mindre |
| Typisk prioritering | Robusthet och isolering | Effektivitet och kompakthet |
Om ett projekt i första hand fokuserar på storlek, vikt och hög effekttäthet kan en högfrekvent UPS vara mer fördelaktig; Men om projektet prioriterar isolering, överspänningskapacitet, industriell miljöanpassning och långsiktig driftstabilitet är en lågfrekvent UPS i allmänhet ett bättre val.
Därför rekommenderar HAGOO inte att du väljer en UPS baserat på den förenklade logiken "lågfrekvens är alltid bättre än högfrekvent." Istället rekommenderar det att du konfigurerar UPS:en baserat på belastningstyp, effektfaktor, startström, backuptid och nätförhållanden.
UPS-kapacitet bör inte väljas genom att bara lägga till märkskyltarna för all ansluten utrustning.
Den tekniska bedömningen bör överväga:
Aktiv effekt (kW) → Effektfaktor → Startström → Icke-linjär belastningsförhållande → Framtida expansion → Erforderlig redundans
För motordriven utrustning kanske steady-state-effekten inte verkar särskilt hög, men startströmmen kan vara betydligt högre. Därför måste växelriktarens överbelastningsförmåga och transientsvar utvärderas under systemdimensionering.
Batterikapaciteten bör också beräknas utifrån den faktiska belastningen istället för att väljas från ett fast Ah-värde.
Den tekniska beräkningen tar normalt hänsyn till UPS-kapacitet, faktisk belastningseffekt, DC-bussspänning, batteristrängkonfiguration, urladdningshastighet, erforderlig autonomi, batteriåldringsmarginal och omgivningstemperatur.
För korrekt systemdesign bör batteristorleken baseras på tillverkarensDC-spänningsområde, lägsta batterispänning och batteriurladdningsegenskaper.
Beroende på projektets krav kan HAGOE Low Frequency UPS konfigureras med flera skyddsfunktioner, inklusive:
ingångsöverspännings-/underspänningsskydd, utgångsöverbelastningsskydd, kortslutningsskydd, batteriöverladdnings-/överurladdningsskydd, övertemperaturskydd och bypass-skydd.
För industriprojekt bör koordinationen mellan uppströmsbrytaren, nedströmsskyddsanordningar och UPS-kortslutningsskydd också utvärderas för att uppnå lämplig skyddsselektivitet.
Hagoe Electric Technology Co., Ltd. driver en integrerad tillverkningsprocess som omfattar teknisk design, plåttillverkning, elektronisk montering, systemintegration och slutlig testning.

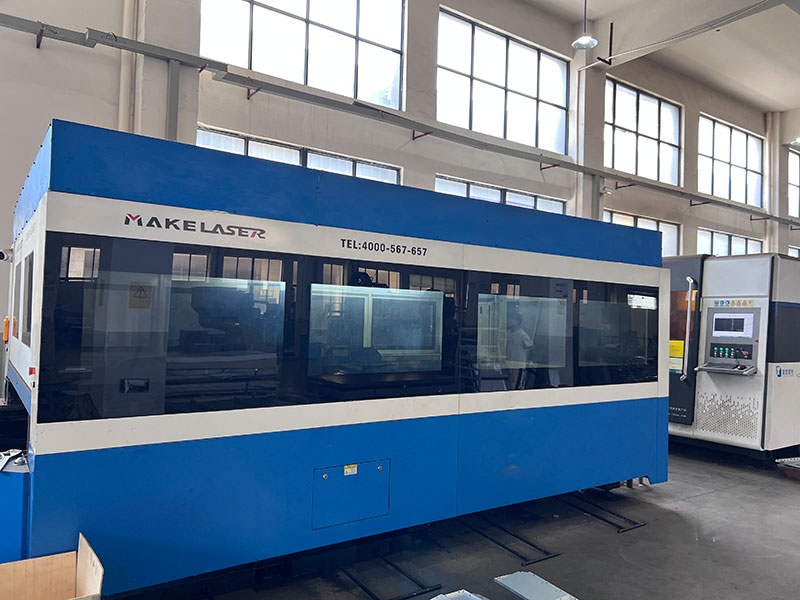

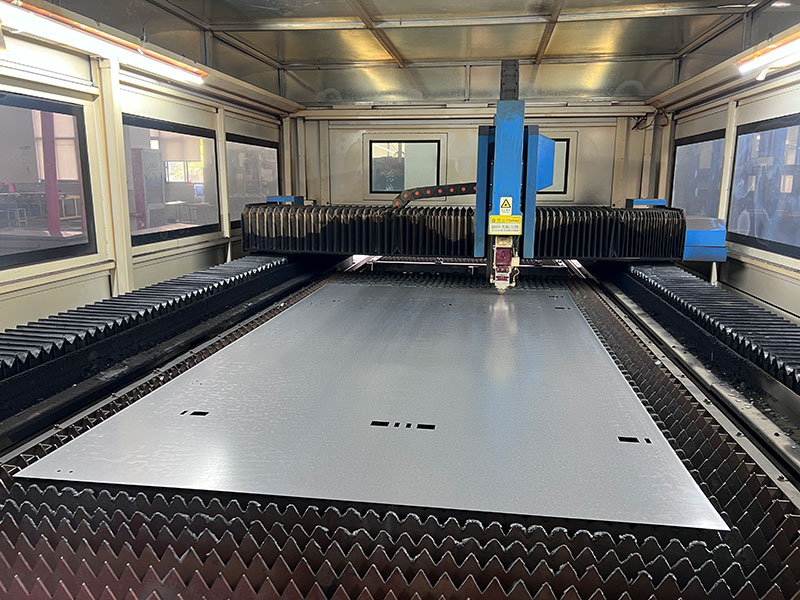

Produktionsbasen är utrustad med tyska Trumpf-laserskärmaskiner, japanska AMADA CNC-bockningsmaskiner, automatiserad revolverstansutrustning, SMT-produktionslinjer och intelligenta åldringstestsystem.
För kritisk kraftutrustning som UPS-system måste kvalitetsverifieringen gå längre än komponentinspektion. Beroende på produktkonfiguration och projektkrav kan testning inkludera:
verifiering av elektriska in-/utgångsparametrar, skyddsfunktionstestning, kommunikationstestning, belastningstestning, åldringstestning och komplett systemfunktionsverifiering.

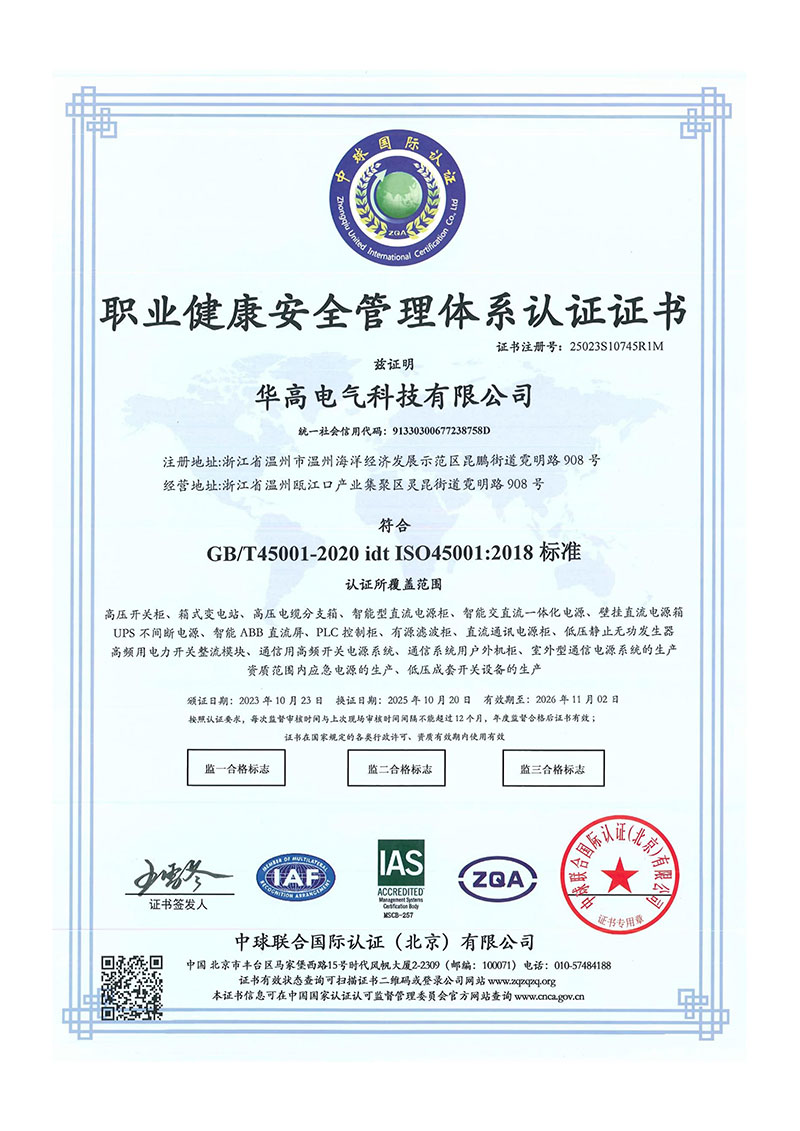

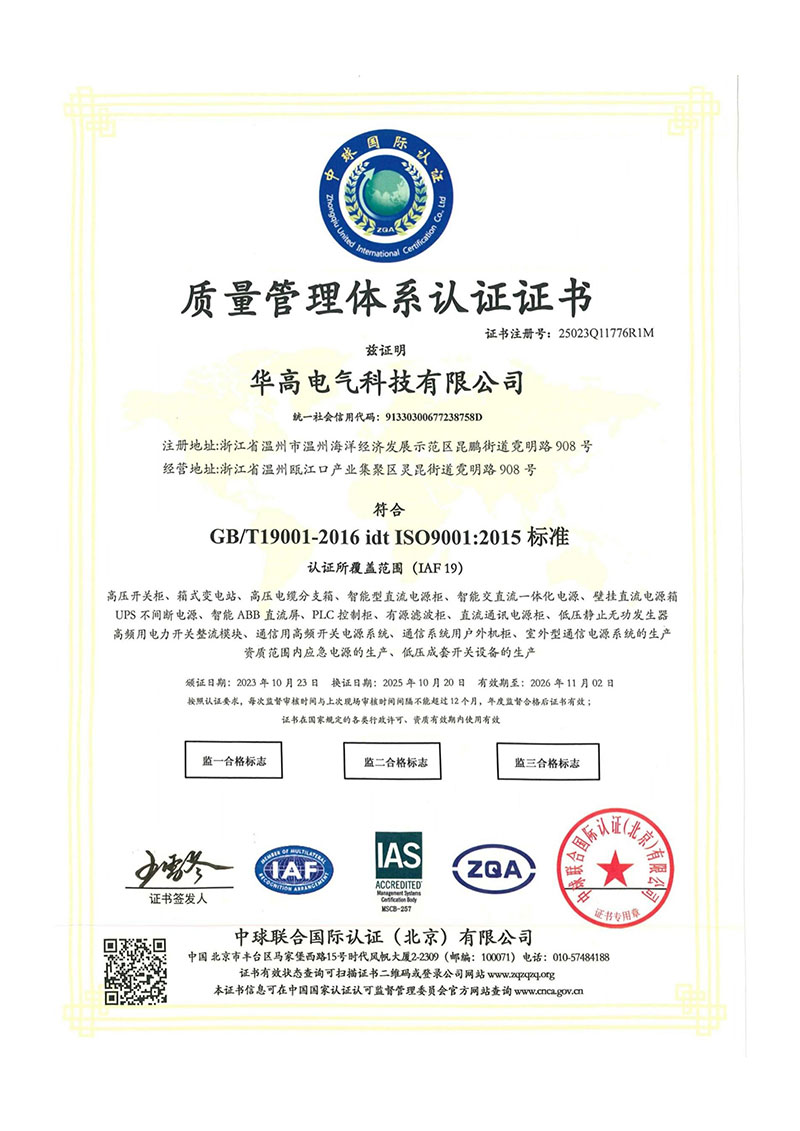

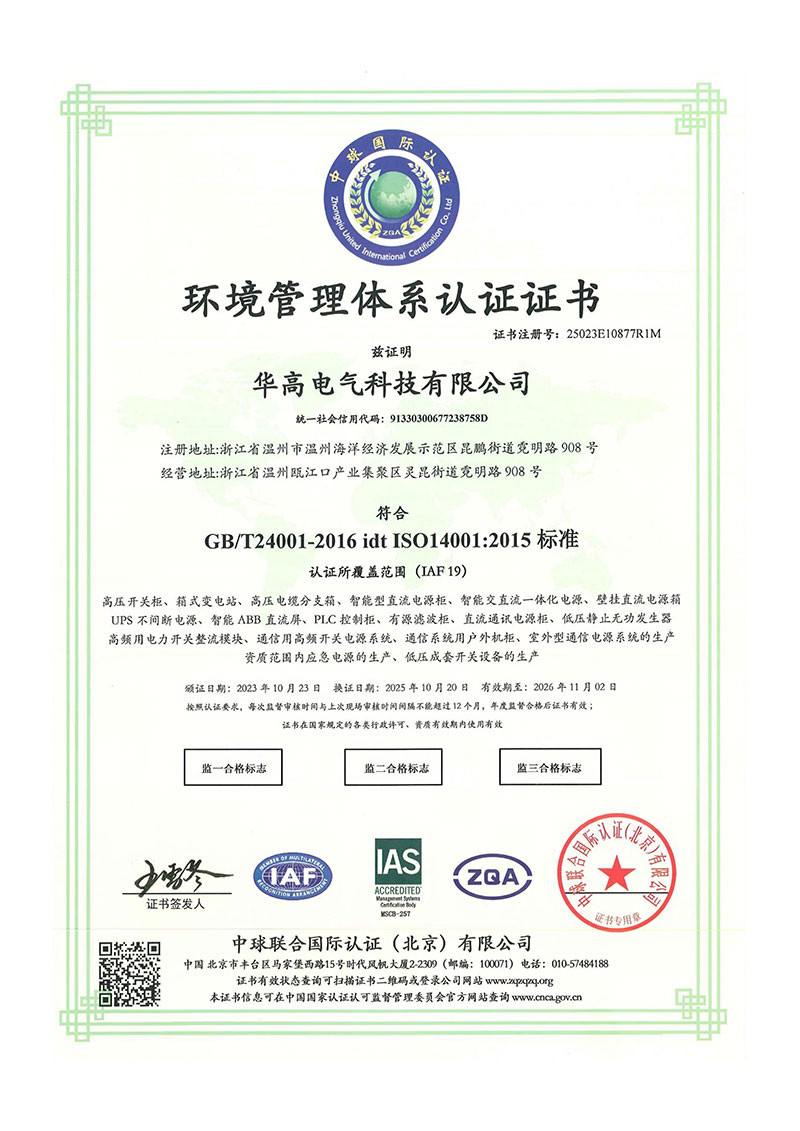

Hagoe verkar under ledningssystemen ISO9001, ISO14001 och ISO45001 och har mer än 34 nationella patent som stödjer dess FoU- och tillverkningskapacitet.
Lämplig för transformatorstationer, distributionssystem och kraftautomationsutrustning som kräver kontinuerlig ström för skydd, övervakning och kommunikationsbelastningar.
Lämplig för PLC, DCS, industridatorer, automationsskåp och produktionslinjestyrsystem.
Lämplig för medicinsk bildbehandling, övervakning och annan precisionsutrustning som kräver stabil och oavbruten ström.
Lämplig för servrar, nätverksutrustning, lagringssystem och kommunikationsinfrastruktur.
HAGOEs kvalitetskontroll är inte begränsad till slutinspektion.Den täcker hela processen från inkommande material till tillverkning, montering, driftsättning, testning och slutlig release.
De viktigaste kontrollstegen inkluderar:
Inkommande inspektion → Processkontroll → Inspektion av elaggregat → Systemdriftsättning → Prestandatest → Åldringsverifiering → Slutinspektion
För skräddarsydda UPS-projekt kan HAGOE-ingenjörer granska kundens lastlista, enkelradsdiagram, installationsmiljö och projektstandarder före produktion för att minska riskerna förknippade med kapacitetsval, gränssnittskonfiguration och platsinstallation.
HAGOE tillhandahåller olika installations- och idrifttagningsstöd beroende på utrustningstyp och projektskala.
För vanliga väggmonterade UPS-enheter och små system tillhandahåller HAGOE engelska installationsmanualer ochTeknisk support för video på distans dygnet runt, vilket gör att utbildade kundteam kan slutföra installationen med hjälp av fjärridrifttagning.
För medelstora UPS-system, distributionsskåp och kompletta utrustningsuppsättningar kan installation och driftsättning på plats ordnas enligt projektets krav.
För stora kraftverk och EPC-projekt utvecklar HAGOE en dedikerad installations- och driftsättningsplan före leverans och kan ordna teknisk personal för support på plats.
Den grundläggande informationen inkluderar belastningskapacitet, faktisk belastningseffekt, effektfaktor, ingångs-/utgångsspänning, frekvens, nödvändig batteriautonomi, belastningstyp, installationsmiljö, bypasskrav och kommunikationsprotokoll.
Motorbelastningar kan generera hög startström. UPS-enheten behöver därför tillräcklig överbelastningskapacitet för växelriktaren och transientprestanda snarare än att endast väljas enligt motorns märkeffekt.
Ja. HAGOE kan integrera UPS, batterisystem, distributionskomponenter, övervakningsgränssnitt, bypass-konfiguration och relaterad elektrisk utrustning enligt projektets krav.
Ja. Ingångs-/utgångsspänning, frekvens, skåpkonfiguration, kommunikationsgränssnitt, skyddskonfiguration, märkning, dokumentation och tillämpliga efterlevnadskrav kan anpassas till målmarknaden.
För EPC-projekt kan HAGOE delta från det tekniska urvalsstadiet och tillhandahålla systemkonfiguration, ritningar, teknisk dokumentation, produktionsspårning, inspektionsdokument, installationsvägledning och idrifttagningsstöd.
