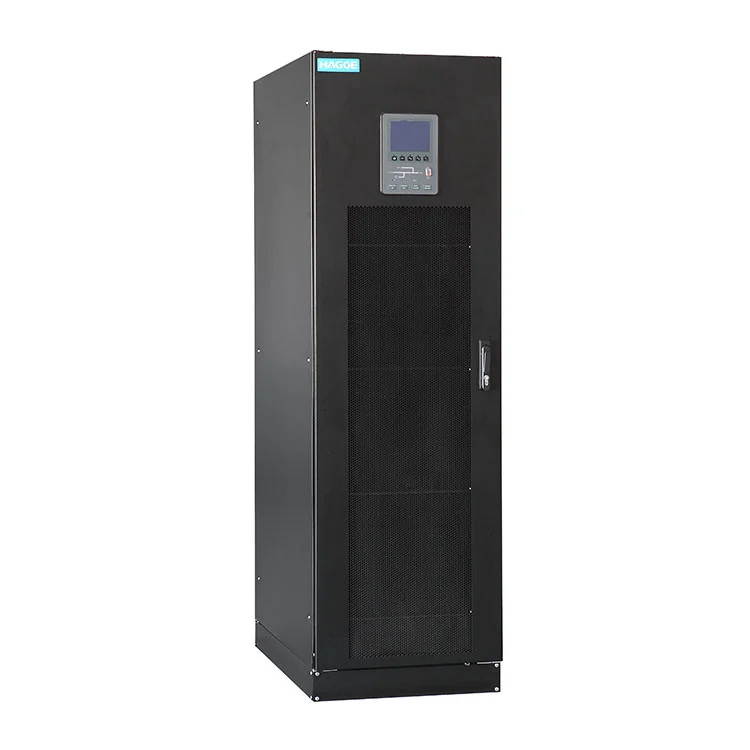

Skillnaden mellan enmodulär UPSoch en traditionell UPS av torntyp är inte bara skåpdesignen. Det innebär ett annat förhållningssätt till kapacitetskonfiguration, redundans och underhåll.
En konventionell UPS är normalt konfigurerad som en komplett kraftenhet. När belastningen ökar kan användaren behöva lägga till ytterligare ett UPS-system eller byta ut den befintliga enheten mot en större modell. Amodulär UPSintegrerar kraftmoduler, styrsystem och relaterade funktioner i en utbyggbar arkitektur, vilket gör att kapaciteten kan konfigureras enligt aktuell belastning och framtida expansionsplan.
För datacenter och kommunikationsrum kan detta ändra UPS-upphandling från att dimensionera hela systemet för framtida maximal efterfrågan i början till att utöka kapaciteten successivt när den faktiska belastningen ökar.

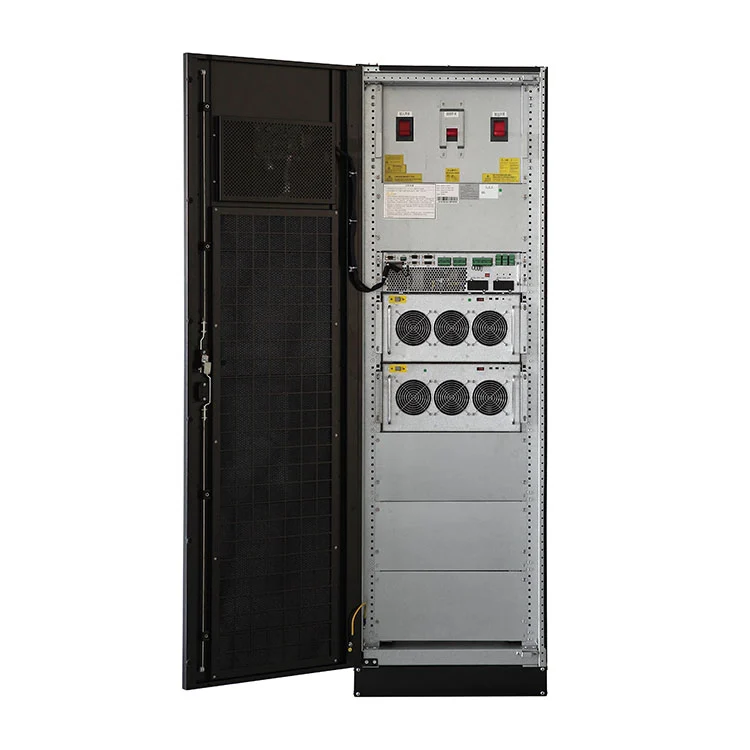

Modulär UPS-strömförsörjningkombinerar de tekniska egenskaperna hos traditionella UPS-system av torntyp med modulariseringskraven för moderna datacenter och utrustningsrum. Den antarDSP digital styrteknikoch enN+X redundant modulär design, vilket gör det möjligt för användare att konfigurera systemet flexibelt enligt faktiska belastningskrav. En enda modul ger en kapacitet på20KVA, medan en kapacitet på upp till200KVA per skåpkan uppnås genom att parallellkoppla flera moduler.
Samtidigt som systemet realiserar en modulär design, förbättrar systemet avsevärt tillförlitligheten, användbarheten och underhållsbarheten för kritisk kraftutrustning, vilket gör det till ett lämpligt val för olika industrier med krav på hög tillförlitlighet för strömförsörjning.
| Kategori | Parameter | Specifikation |
|---|---|---|
| Modell | Modell | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| Huvudingång | Ingångsspänning | 380VAC / 400VAC / 415VAC |
| Ingångsfrekvens | 50/60Hz | |
| Effektfaktor | >0,99 | |
| Aktuell distorsionshastighet | THDi <3 % | |
| Spänningsintervall | -40%~+25%; -40%~-20% med linjär frekvensreduktion | |
| Frekvensintervall | 40–70 Hz | |
| Gå förbi | Bypass spänning | 380VAC / 400VAC / 415VAC |
| Spänningsintervall | -20%~+15% | |
| Överbelastningskapacitet | 135 %, långsiktigt arbete | |
| Överbelastningskapacitet | 135 %–150 %, 6 min | |
| Överbelastningskapacitet | Belastning >150 %, arbetstid<100 ms | |
| Produktion | Utspänning | 380VAC / 400VAC / 415VAC |
| Spänningsprecision | ±1 %(balanserad belastning);±1,5 %(obalanserad belastning) | |
| Spänningsdistorsionsförhållande | THD <1,5 %(linjär belastning);THD <5 %(icke-linjär belastning) | |
| Effektfaktor | 0.8 | |
| Tre-fas precision | 120°±0,5° | |
| Högsta värdeförhållande | 3:1 | |
| Överbelastningskapacitet | 110 %, 1 timme, växla till bypass | |
| Överbelastningskapacitet | 125 %, 10 min, växla till bypass | |
| Överbelastningskapacitet | 150 %, 200ms, växla till bypass | |
| Överbelastningskapacitet | >150 %,200 ms, växla till bypass | |
| System | Systemeffektivitet | Normal modul:95 % |
| Systemeffektivitet | Ekonomisk modul:98 % | |
| Batterieffektivitet | 95 % | |
| Visa | LCD + LED, pekskärm + tangentbord | |
| Skyddsnivå | IP20 | |
| Kommunikationsgränssnitt | RS232, RS485, torrkontakt, SNMP-kort, EPO, generatorgränssnitt | |
| Anslutningsläge | Stöd övre och nedre anslutning | |
| Driftstemperatur | 0–40°C | |
| Förvaringstemperatur | -25–70°C | |
| Relativ luftfuktighet | 0–95 %(ingen kondens) | |
| Buller | <55dB | |
| Batteri | Batterispänning | ±240VDC(32–44 sektioner kan ställas in) |
| Batterikonfiguration | 20 % systemeffekt | |
| Batterispänningstolerans | ±1 % | |
| Vikt | Strömmodul | 10KVA:20 kg |
| Strömmodul | 15KVA:21 kg | |
| Strömmodul | 20KVA:25 kg | |
| Strömmodul | 25KVA:30 kg | |
| Strömmodul | 30KVA:34 kg | |
| Storlek | 6-modulsskåp | 600 × 900 × 1600 mm |
| 10-modulsskåp | 600 × 900 × 2000 mm | |
| Strömmodul | 440 × 590 × 134 mm(10KVA / 15KVA / 20KVA) | |
| Skåp Vikt | 6-modulsskåp | Modell: HM060-10, HM090-15, HM120-20;150 kg |
| 10-modulsskåp | Modell: HM100-10, HM150-15, HM200-20;180 kg |
En av de viktigaste fördelarna med en modulär UPS är att UPS-kapaciteten kan följa det faktiska belastningskravet.
Till exempel kan ett nybyggt maskinrum ha en relativt låg initial belastning men kan lägga till servrar, lagringssystem, nätverksutrustning eller andra IT-belastningar i framtiden. Med en modulär arkitektur kan UPS-konfigurationen utökas efter faktisk projekttillväxt snarare än att köpa hela framtida kapacitet i början.
För kritiska belastningar handlar UPS-val inte bara om att uppfylla den erforderliga kapaciteten. Systemet måste också överväga om det återstående systemet kan fortsätta att fungera om en strömmodul blir otillgänglig.
HAGOE Modular UPS använder enN+X redundant modulär design. I denna arkitektur,"N"representerar antalet moduler som krävs för att stödja den faktiska belastningen, medan"X"representerar ytterligare redundanta moduler. Korrekt redundanskonfiguration kan minska effekten av ett individuellt modulfel på det övergripande strömförsörjningssystemet.
Den faktiska N+X-konfigurationen bör bestämmas enligt lastkapacitet, erforderlig tillförlitlighetsnivå och projektdesignkrav.
| Jämförelse | Modulär UPS | Traditionell Tower UPS |
|---|---|---|
| Arkitektur | Modulär kraftarkitektur | Integrerad UPS-enhet |
| Kapacitetskonfiguration | Flexibel modulbaserad konfiguration | Vanligtvis fixerad av UPS-enhetens kapacitet |
| Expansion | Lägg till moduler efter behov | Kan kräva ytterligare UPS-enheter eller utbyte |
| Redundans | N+X redundans kan konfigureras | Vanligtvis baserat på fullständig UPS-redundans |
| Underhåll | Felaktiga moduler kan hanteras oberoendeberoende på design | Underhåll kan involvera hela UPS-enheten |
| Framtida lasttillväxt | Väl lämpad för stegvis utbyggnad | Kräver mer förhandsplanering av kapacitet |
| Installation | Modulärt skåpsystem | Konventionellt UPS-skåp |
| Initial konfiguration | Kan anpassas till faktisk belastning | Dimensioneras ofta efter förväntad maximal belastning |
| Lämplighet för datacenter | Mycket lämplig för expanderbara kritiska belastningar | Lämplig för applikationer med fast kapacitet |
| Inköpsfokus | Skalbarhet, redundans, underhållsbarhet | Kapacitet, tillförlitlighet och initial systemkonfiguration |
Detta betyder inte att en modulär UPS alltid är bättre än en traditionell UPS av torntyp.
När belastningen är stabil, den erforderliga kapaciteten är tydligt definierad och framtida expansion är osannolik, kan en konventionell UPS förbli en okomplicerad lösning.
När projektet involverar kontinuerlig expansion, belastningsökning, fasad datacenterkonstruktion eller höga tillgänglighetskrav, kan skalbarheten och redundansen hos en modulär UPS ge större värde.
Därför bör UPS-upphandling ta hänsyn till hela projektets livscykel, snarare än att bara fokusera på det ursprungliga inköpspriset.
Enligt HAGOEs produktinformation kan en enda modul ge en kapacitet på20KVA. Den modulära arkitekturen tillåter användare att konfigurera systemet enligt faktiska belastningskrav istället för att helt förlita sig på en UPS-enhet med stor kapacitet.
Genom parallellkoppling av moduler i ett enda skåp kan systemet uppnå en kapacitetskonfiguration på upp till200KVA. Detta gör att systemet kan hantera olika krav, allt från medelstora kritiska belastningar till större kraftsystem i maskinrum.
Teknisk notering:Den slutliga modulkvantiteten, N+X redundansnivå, batterikonfiguration och systemkapacitet bör bekräftas enligt den faktiska belastningen och projektkraven.
Datacenter upplever ofta en progressiv belastningsökning när servrar, lagringssystem och nätverksutrustning läggs till. En modulär UPS kan anpassa sig till förändrad effektbehov genom modulär konfiguration, vilket gör den lämplig för utbyggbara datacenterkraftarkitekturer.
Telekommunikations- och kommunikationsrum kräver hög nivå av strömkontinuitet och utrustningstillgänglighet. Den kan konfigureras efter rummets belastningsstorlek samtidigt som en redundant arkitektur används för att förbättra strömtillgängligheten för kritisk kommunikationsutrustning.
PLC-system, styrenheter, övervakningsutrustning och kommunikationsenheter som används inom industriell automation kan kräva kontinuerlig och stabil effekt. Den kan ge reservkraft och strömkvalitetsskydd för kritiska kontrollbelastningar.
Finansiella institutioner, kommersiella centra och företags IT-system kräver tillförlitlig drift av servrar och nätverksutrustning. Det kan tillhandahålla en skalbar backup-kraftarkitektur för kritiska IT-belastningar.
För inköpspersonal och EPC-projekt rekommenderas det att förtydliga följande detaljer under förfrågningsfasen:
1. Bekräfta den erforderliga kapaciteten
Ange aktuell belastning, toppbelastning och framtida expansionskapacitet, istället för att bara ange en generisk UPS-kapacitet.
2. Definiera redundanskravet
Ange tydligt om projektet kräverN, N+1, eller någon annanN+Xredundansarkitektur.
3. Bekräfta batteriautonomi
Ange den tid som krävs för att UPS-enheten ska bibehålla lastdrift efter ett strömavbrott.
4. Bekräfta installationsvillkoren
Tillhandahåll information om serverrumsutrymme, metoder för kabelingång/utgång, omgivningstemperatur och åtkomstvägar för underhåll.
5. Begär tekniska dokument
Kräv att leverantörer tillhandahåller produktspecifikationer, systemförslag, kopplingsscheman, certifieringsdokument, testrapporter och installations-/underhållsmanualer.
6. Utvärdera leverantörens tekniska förmåga
När du har att göra med modulära UPS-system, fokusera inte enbart på produktpriset; även utvärdera leverantörens kapacitet när det gäller systemkonfiguration, parallell systemdesign, testning, installationsvägledning och underhåll efter försäljning.
Etablerat i2008, HAGOE har mer än 18 års erfarenhet av kraftelektronik och strömförsörjningstillverkning. För modulära UPS-system som involverar parallella moduler, redundans och kontinuerlig drift, tillämpar företaget en produktions- och verifieringsprocess som omfattar elektronisk montering och testning av kompletta enheter.
Tillverkningsanläggningen är utrustad medTRUMPF laserskärmaskiner, AMADA CNC bockningsmaskiner, SMT-produktionslinjer och automatiserad revolverstansutrustning. Testresurser inkluderarintelligent åldrande, EMC, IP-skydd och miljötestutrustningför verifiering av elektrisk prestanda, driftsstabilitet och miljöanpassning.

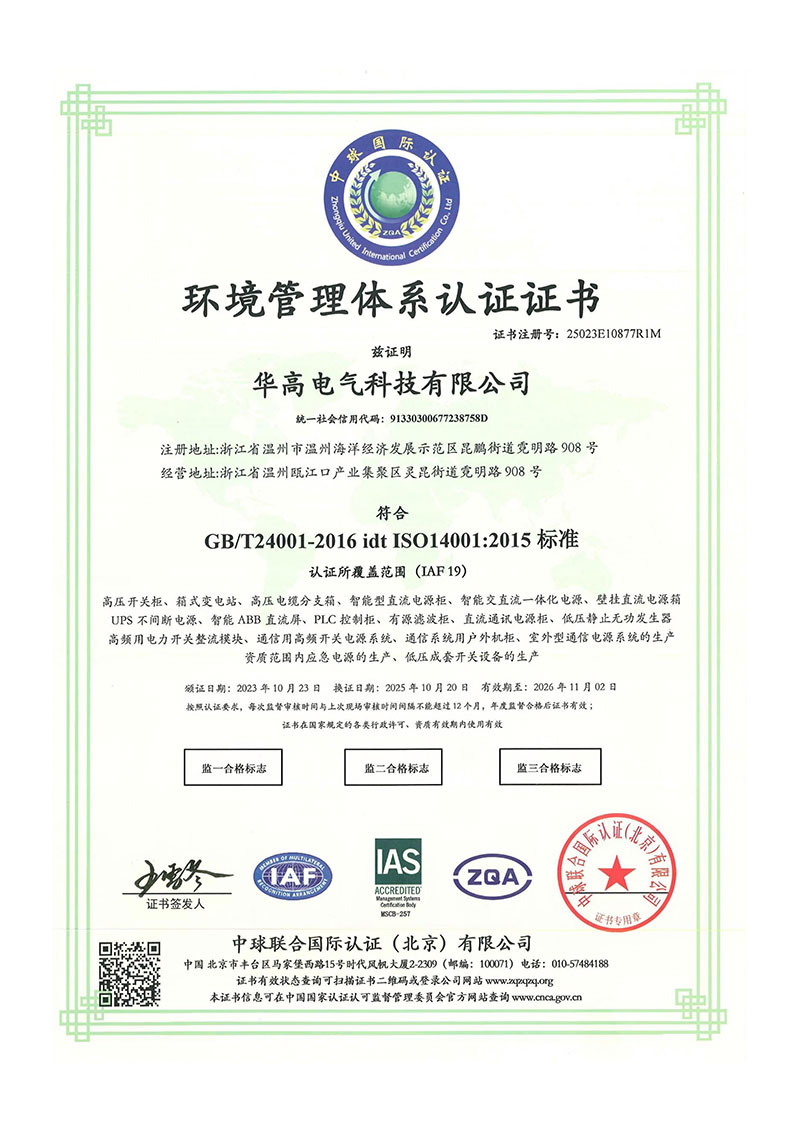

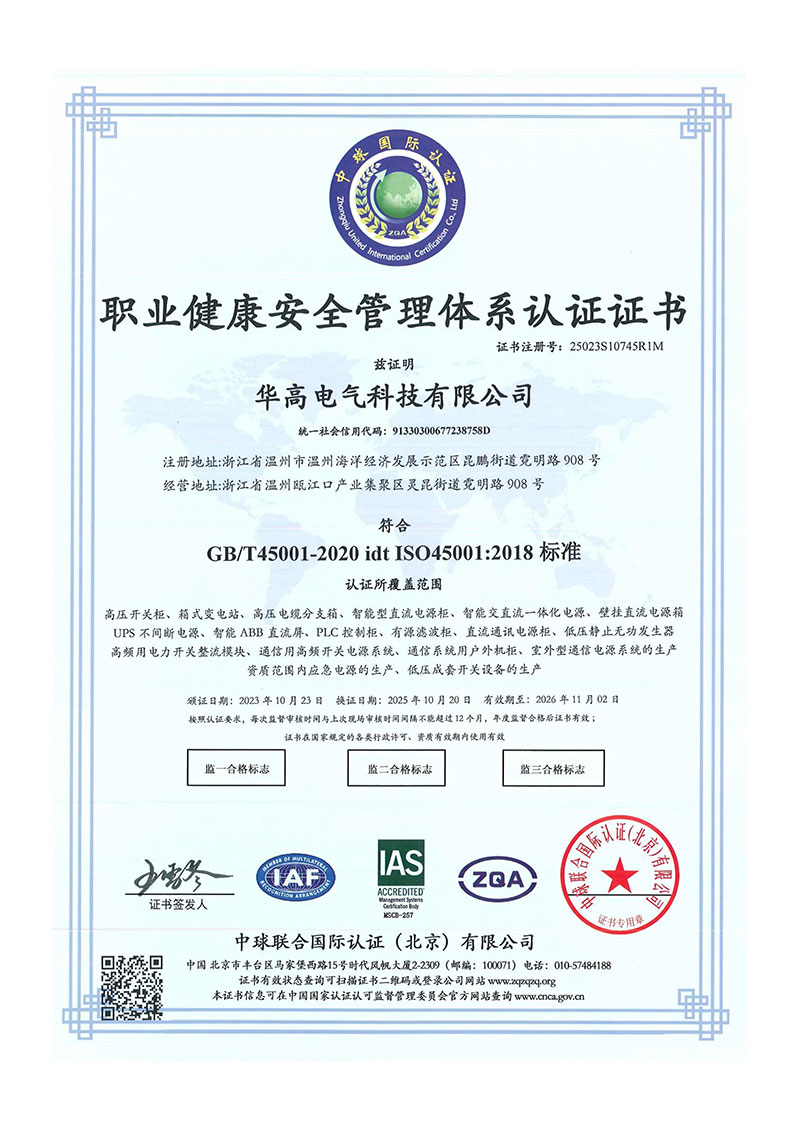

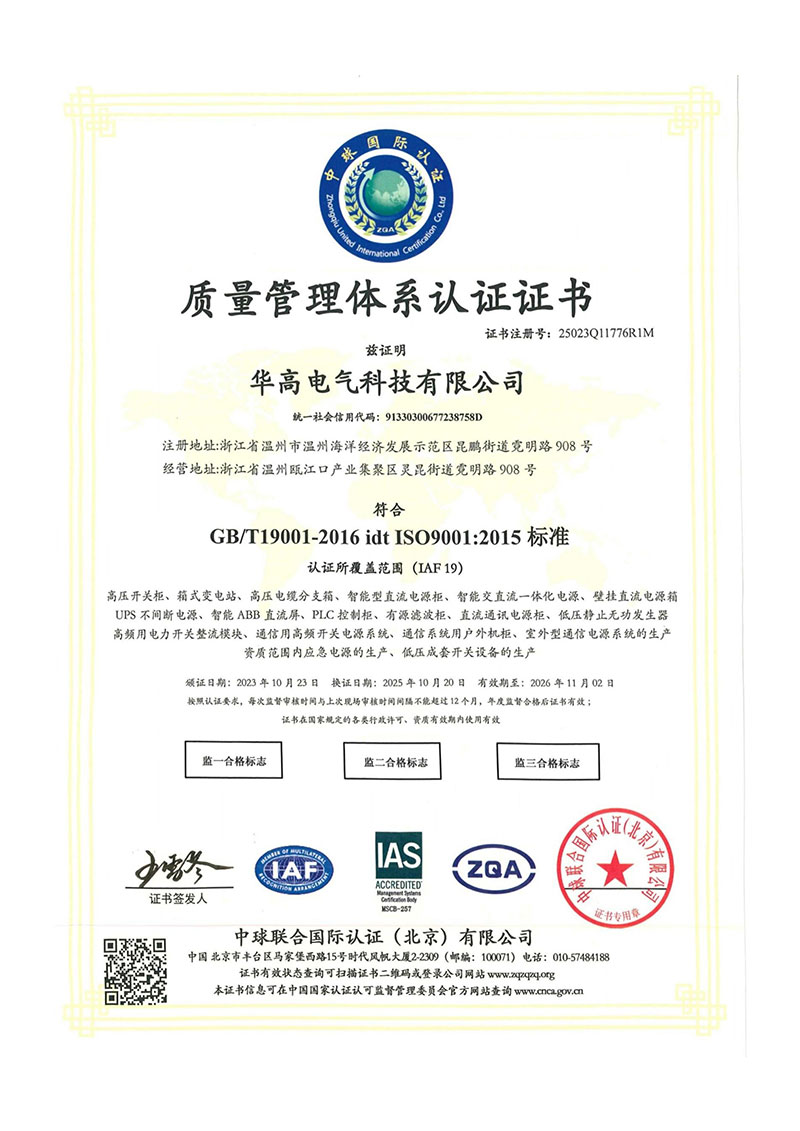

HAGOE verkar underISO9001, ISO14001 och ISO45001ledningssystem och lagrar34+ nationella patent. Dess produktportfölj täcker även GZDW DC-kraftsystem, UPS/EPS, kraftdistributionsutrustning och nya elektriska energisystem, vilket ger relevant tillverkningserfarenhet för modulär UPS-utveckling och systemintegration.
UPS-kapaciteten bör beräknas baserat på den faktiska belastningen, effektfaktorn, framtida expansionskrav och erforderlig redundansnivå. Istället för att bara lägga till märkeffekten för all utrustning, bör både nuvarande och planerade belastningar beaktas innan man bestämmer vad som krävsNmoduler ochXredundanta moduler.
Nrepresenterar det minsta antalet moduler som krävs för att stödja den faktiska belastningen, medanXrepresenterar ytterligare redundanta moduler. Att till exempel lägga till en redundant modul till den nödvändiga kapaciteten skapar enN+1konfiguration. Den slutliga redundansnivån bör bestämmas i enlighet med projektets tillförlitlighetskrav och belastningskriticitet.
När systemet är konfigurerat medN+X redundans, kan de återstående tillgängliga modulerna fortsätta att stödja den kritiska belastningen inom det designade driftintervallet om en modul blir otillgänglig. Huruvida hela lasten kan förbli online beror på lastnivån, antalet redundanta moduler och systemkontrollstrategi.
Ja. Ett av huvudsyften med en modulär avbrottsfri strömförsörjningsarkitektur är kapacitetsskalbarhet. Ytterligare kraftmoduler kan läggas till när belastningen ökar, istället för att ersätta hela UPS-systemet. Före expansion bör tillgängliga modulpositioner, systemkapacitet, uppströms/nedströmsdistribution och redundanskrav kontrolleras.
Enligt aktuell produktinformation kan en enda modul ge upp till20KVA, medan ett enda skåp kan uppnå en kapacitetskonfiguration på upp till200KVAgenom parallellkoppling. Den faktiska systemkapaciteten och modulkvantiteten bör bestämmas enligt belastnings- och redundanskonfigurationen.
UPS-enheten bör inte bara dimensioneras för att matcha den aktuella faktiska belastningen vid full kapacitet. Designen bör beakta framtida expansions- och redundanskrav, med en lämplig kapacitetsmarginal baserat på projektets lasttillväxtplan. För datacenter och andra kritiska belastningar, den användbara kapaciteten efterN+Xövertalighet bör också övervägas.
Batterikapaciteten beror främst påUPS laddar ström, nödvändig backuptid, batterisystemspänning, urladdningsegenskaper och omgivningstemperatur. Batterikapacitet bör inte väljas enbart från UPS KVA-klassificering; den erforderliga autonomitiden måste också ingå i beräkningen.
